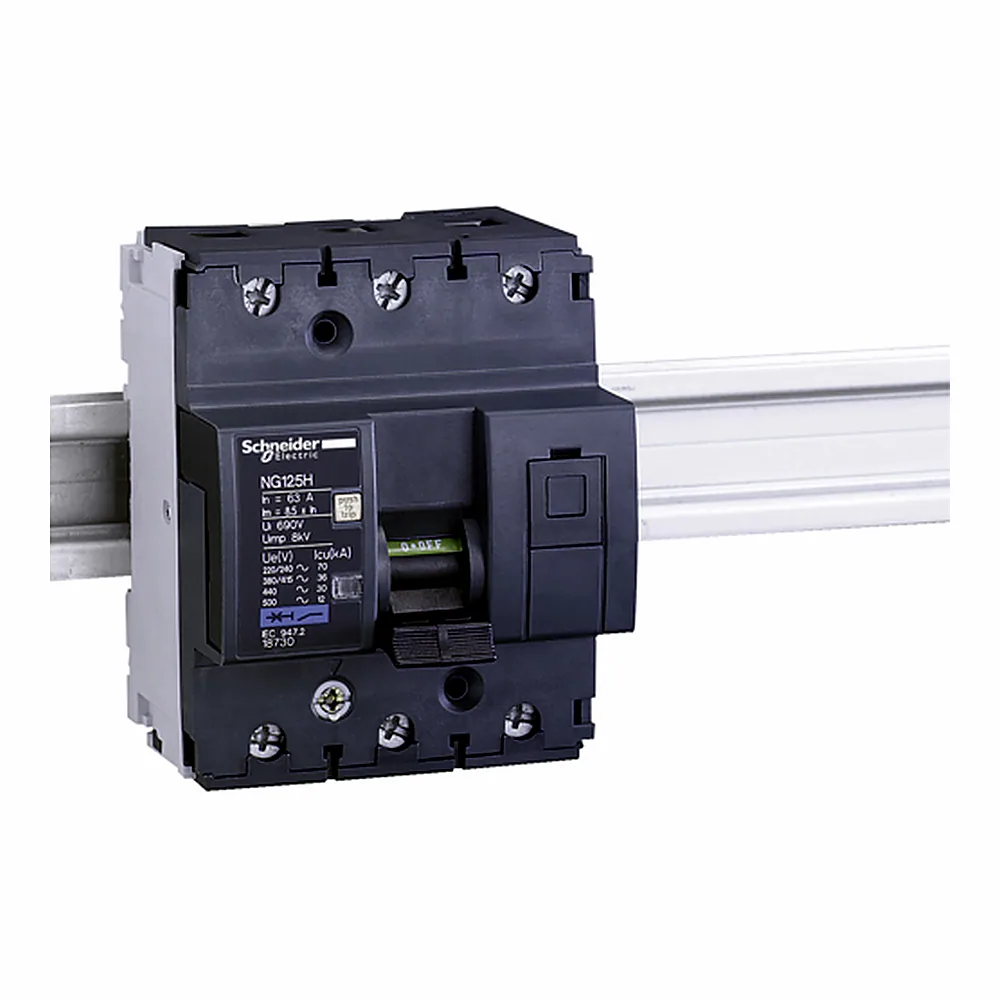

Автоматичний вимикач NG125H 3P C 32 А Schneider Electric 18727

Name: Автоматичний вимикач NG125H 3P C 32 А Schneider Electric 18727
Brand: Schneider Electric
SKU: 00248665
Price: 17433.94 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

17 433⁹⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція користувача · 407 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248665
Виробник: Schneider Electric
Артикул: 18727
Тип виробу: Автоматичний вимикач
Кількість полюсів: 3P
2P
3P
4P
Характеристика спрацьовування: C
B(35)
C(114)
D(34)
Номінальний струм: 32 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
80 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 36 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248665
Виробник	Schneider Electric
Артикул виробника	18727
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	9
Кількість полюсів	3P
Код відключаючої здатності	H
Країна виробництва	Франція
Крок	27 мм між фазами
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	36 кА
Номінальна робоча здатність відключення	27 кА
Номінальна робоча напруга Ue	≤ 375 В DC, 380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC
Номінальний струм	32 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	81 мм
Вага	0,72 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125H 3П 32A C від Schneider Electric - це трифазний модульний автомат серії Acti9, розрахований на струм 32 А з характеристикою C. Він забезпечує захист ліній від коротких замикань і перевантажень у мережах змінного струму до 440 В. Гранична відключаюча здатність 25 кА робить його придатним для об'єктів з високими струмами КЗ.

Переваги

Відключаюча здатність 25 кА - дозволяє використовувати автомат у ввідних щитах промислових будівель, де можливі великі струми короткого замикання.
Механічна зносостійкість 20 000 циклів - ресурс комутаційних операцій без втрати працездатності. Електрична зносостійкість 10 000 циклів.
Робочий діапазон температур -30…+70 °C - монтаж у неопалюваних приміщеннях або на вулиці в термошафі не викличе проблем.
Імпульсна напруга 8 кВ - стійкість до грозових перенапруг, що критично для об'єктів з довгими повітряними лініями.
Габарити 9 модулів (ширина 81 мм) - компактне розміщення в розподільчому щиті на DIN-рейку, три полюси займають стандартний профіль.

Де застосовується

У побуті - для захисту трифазних електроплит, котлів опалення, насосних станцій у приватних будинках.
На об'єктах - ввідні щити офісів, виробничих цехів, складських приміщень, де потрібна висока відключаюча здатність.

Технічні особливості

Автомат виконано за стандартом IEC 60947-2. Корпус - IP20, монтаж на DIN-рейку 35 мм. Характеристика C означає, що електромагнітний розчіплювач спрацьовує при струмах 5-10Номінальна напруга ізоляції 690 В дозволяє використовувати автомат у системах з підвищеною напругою до 690 В (наприклад, IT-мережі). При підборі зверніть увагу: переріз кабелю, що підключається, має відповідати номіналу 32 А - для алюмінію не менше 6 мм², для міді 4 мм². Момент затяжки гвинтів - 2,5 Н·м (типовий для серії NG125).
