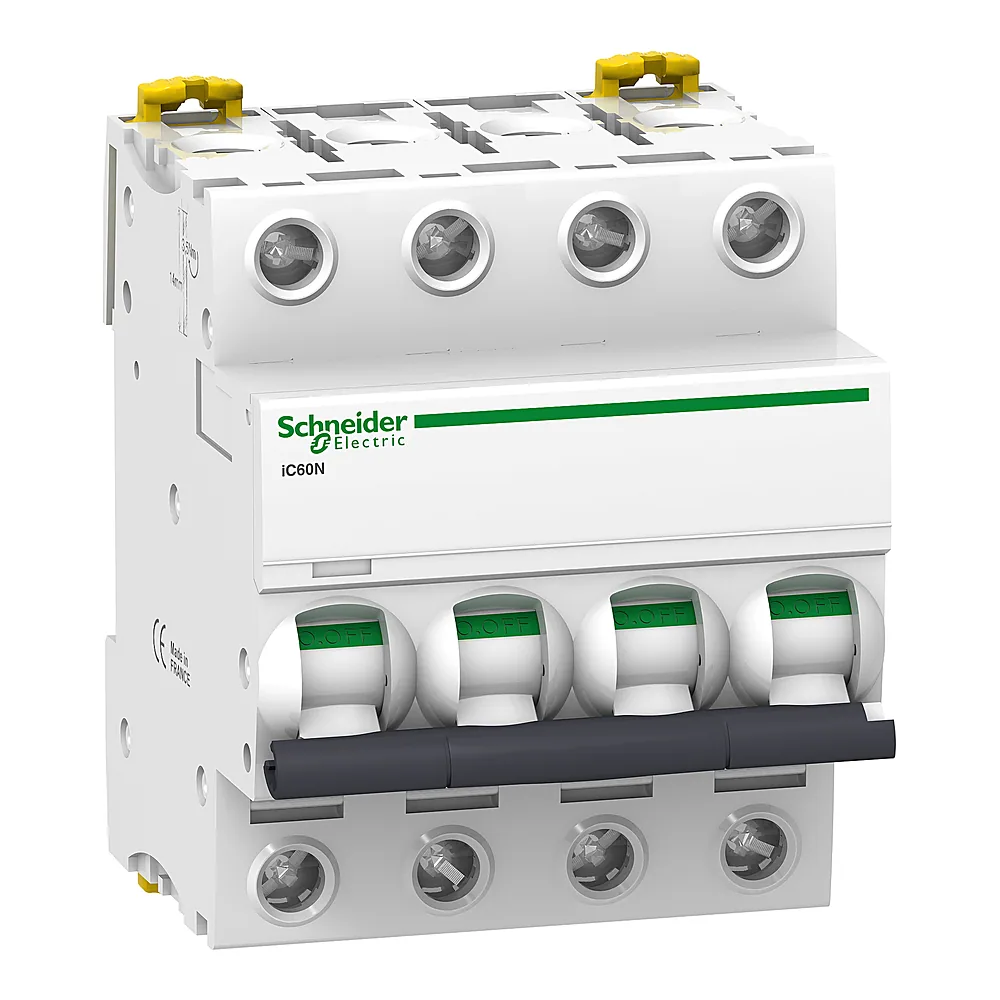

Автоматичний вимикач iC60N 4P B 10 А Schneider Electric A9F78410

Name: Автоматичний вимикач iC60N 4P B 10 А Schneider Electric A9F78410
Brand: Schneider Electric
SKU: 00248507
Price: 2062.32 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 062³² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248507
Виробник: Schneider Electric
Артикул: A9F78410
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P
2P
3P
4P
Характеристика спрацьовування: B
B
C
D
Номінальний струм: 10 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248507
Виробник	Schneider Electric
Артикул виробника	A9F78410
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6,9 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 75 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	10 А
Розсіювана потужність на полюс	2,3 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60N 4P 10A B від Schneider Electric (артикул A9F78410) - це модульний автомат на 4 полюси для трифазних мереж 380 В змінного струму. Номінал 10 А з характеристикою B дає змогу захищати освітлювальні лінії та інші резистивні навантаження. Виріб розрахований на струм короткого замикання до 10 кА, що підходить для більшості розподільчих щитів.

Переваги

Чотири полюси в одному корпусі - одночасне відключення трьох фаз і нейтралі. Займає 4 модулі (72 мм) на DIN-рейку, що економить місце в щиті.
Характеристика B (1,13-1,45 In) - електромагнітний розчіплювач спрацьовує при 3-5-кратному перевищенні номіналу. Оптимально для ліній без пускових струмів.
Робочий діапазон -35…+70 °C - стабільна робота в неопалюваних приміщеннях і на вулиці за умови встановлення в корпусі IP20.
Механічний ресурс 20 000 циклів - електрична зносостійкість 10 000 циклів під навантаженням. Вистачає на десятиліття.
Переріз кабелю до 25 мм² - клеми приймають провід від 1 до 25 мм², що спрощує монтаж.

Де застосовується

Квартирні щитки - захист освітлення, розеткових груп із невеликим навантаженням.
Промислові розподільчі шафи - для трифазних кіл керування, вентиляції, насосів.

Технічні особливості

Автомат виконано в серії Acti9 iC60, що відповідає вимогам IEC/EN 60898-1 та IEC 60947-2. Монтується на DIN-рейку 35 мм. При затягуванні клем дотримуйтесь моменту 2,5 Н·м (вказано на корпусі). Характеристика B означає: при струмі 30-50 А автомат вимкнеться за частки секунди. Номінальна імпульсна напруга 6 кВ - захист від перенапруг категорії IV. Напруга ізоляції 500 В дозволяє використовувати автомат у системах з ізольованою нейтраллю. Зверніть увагу: чотириполюсний автомат (4P) розриває всі полюси, тому для трифазної мережі з глухозаземленою нейтраллю потрібно перевіряти комутацію N - у цієї моделі нейтраль відключається разом із фазами.

Комплектація

Автомат постачається в індивідуальній картонній упаковці, на корпусі нанесено маркування з параметрами. Додаткові аксесуари (доп. контакти, мотор-приводи) замовляються окремо.
