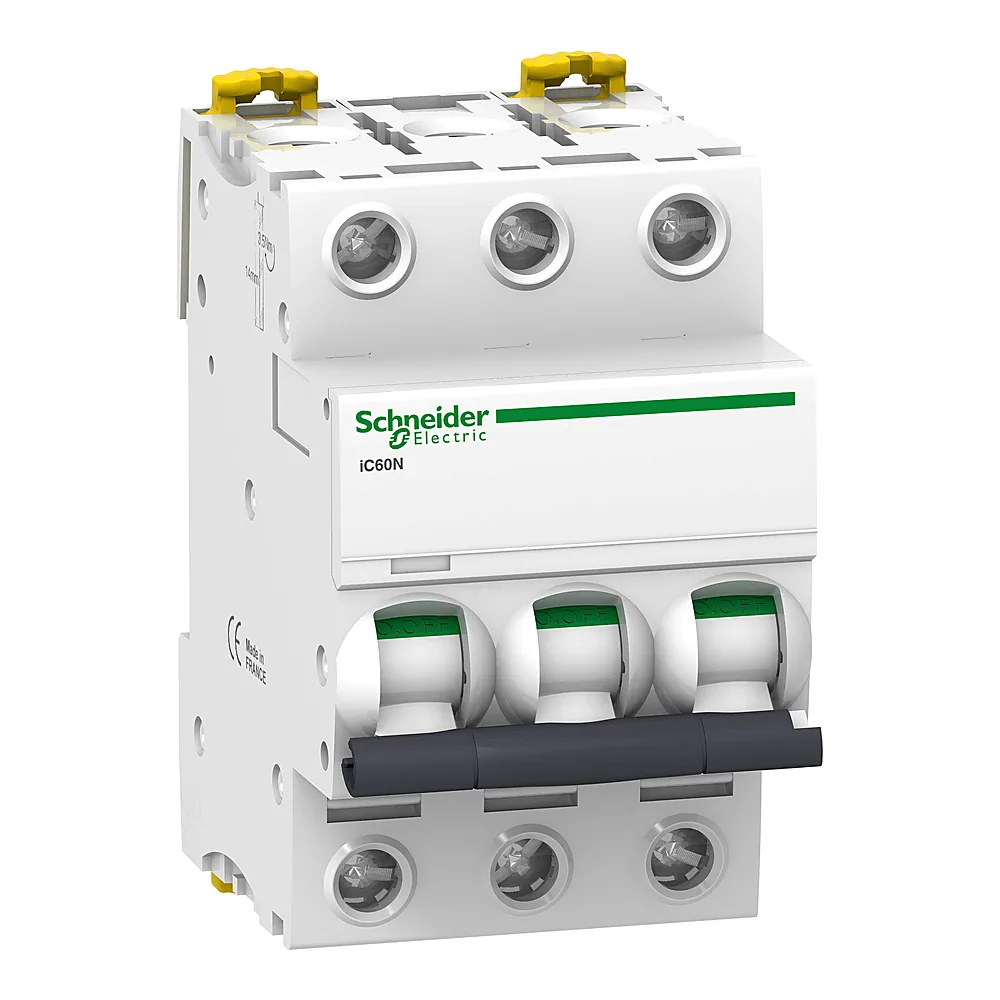

Автоматичний вимикач iC60N 3P B 10 А 6 кА Schneider Electric A9F78310

Name: Автоматичний вимикач iC60N 3P B 10 А 6 кА Schneider Electric A9F78310
Brand: Schneider Electric
SKU: 00078917
Price: 1479.51 UAH
Availability: InStock

Код товару:

1 479⁵¹ ₴шт

Купити

Порівняти

Під замовлення 9 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 46,4 МБ

Основні характеристики

Код товару: 78917
Виробник: Schneider Electric
Артикул: A9F78310
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P
2P
3P
4P
Характеристика спрацьовування: B
B
C
D
Номінальний струм: 10 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00078917
Виробник	Schneider Electric
Артикул виробника	A9F78310
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6,9 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 75 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	10 А
Розсіювана потужність на полюс	2,3 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric iC60N 3P 10A В 6кА A9F78310 - трифазний модульний автомат на 10 А. Він захищає лінії від короткого замикання та перевантаження і працює як у мережах змінного, так і постійного струму. Завдяки характеристиці B підходить для кіл з активним навантаженням.

Переваги

Відключаюча здатність 6 кА та 10 кА - за стандартом IEC 60898 при 230 В - 6 кА, а за IEC 60947-2 при 400 В - 10 кА. Це дає запас надійності в різних умовах.
Робочий діапазон від -35 до +70 °C - автомат можна встановлювати в неопалюваних приміщеннях або на вулиці в щиті з відповідним ступенем захисту.
Термомагнітний розчіплювач - поєднує тепловий захист від перевантаження та електромагнітний від струмів короткого замикання. Спрацювання чітке, без затримок.
Можливість додаткової комплектації - до автомата можна підключити допоміжні контакти, незалежні розчіплювачі тощо. Це розширює функціонал без заміни основного пристрою.
Ресурс 20 000 механічних циклів та 10 000 електричних - реальна довговічність, підтверджена випробуваннями на заводі.

Де застосовується

У квартирних та будинкових щитах - для захисту трифазних споживачів: електроплит, кондиціонерів, водонагрівачів.
На об'єктах комерційної нерухомості та промисловості - для захисту освітлювальних ліній, двигунів малої потужності, систем вентиляції.

Технічні особливості

Автомат відповідає стандартам IEC/EN 60898-1 та IEC/EN 60947-2. Монтується на DIN-рейку 35 мм, займає 3 модулі (ширина 54 мм). Допустимий переріз провідників: для жорсткого дроту - 1-25 мм², для гнучкого - 1-16 мм². Довжина зачистки ізоляції - 14 мм. Момент затягування клем - 2-2,5 Нм. Зверніть увагу: при недостатньому затягуванні контакт може нагріватися, при надмірному - пошкодиться клема. Номінальна імпульсна витримувана напруга - 6 кВ, ступінь забруднення - 3, категорія перенапруги - 4. Автомат має індикатор положення контакту.
