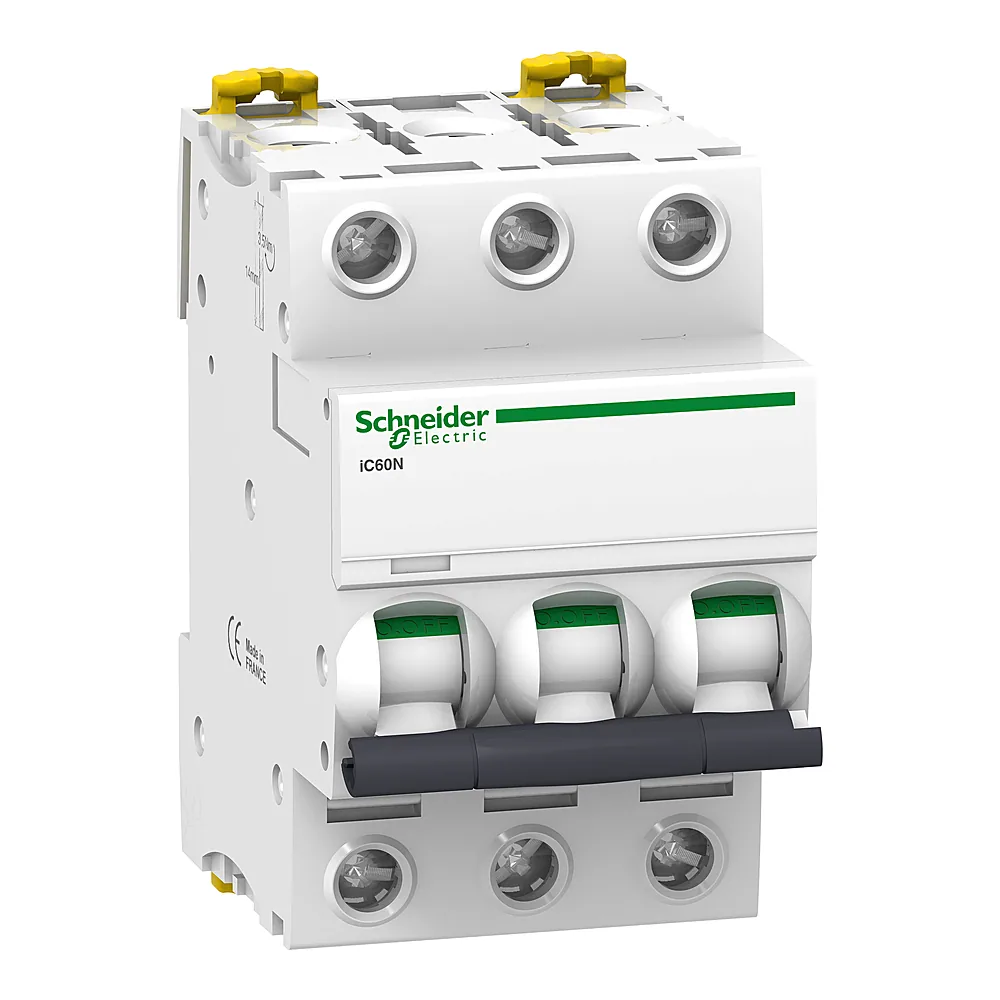

Автоматичний вимикач iC60N 3P B 6 А 6 кА Schneider Electric A9F78306

Name: Автоматичний вимикач iC60N 3P B 6 А 6 кА Schneider Electric A9F78306
Brand: Schneider Electric
SKU: 00114797
Price: 1643 UAH
Availability: InStock

Код товару:

1 643 ₴шт

Купити

Порівняти

Під замовлення 3 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 46,4 МБ

Основні характеристики

Код товару: 114797
Виробник: Schneider Electric
Артикул: A9F78306
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P
2P
3P
4P
Характеристика спрацьовування: B
B
C
D
Номінальний струм: 6 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00114797
Виробник	Schneider Electric
Артикул виробника	A9F78306
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	3,9 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Болгарія
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 75 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	6 А
Розсіювана потужність на полюс	1,3 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric iC60N 3P 6A B 6кА A9F78306 - трифазний модульний автомат для захисту кіл від короткого замикання та перевантаження. Його номінал 6 А з характеристикою B робить його придатним для ліній з активним навантаженням, як-от освітлення та побутові прилади.

Переваги

Характеристика B - відключає при струмі 3-5 номіналу, ідеально для кіл без великих пускових струмів, запобігає хибним спрацьовуванням.
Відключаюча здатність 6 кА - достатньо для типових розподільчих щитів у житлових та комерційних об'єктах, забезпечує надійний захист проводки.
Робоча температура -35…+70 °C - дозволяє встановлювати автомат у неопалюваних приміщеннях, гаражах або зовнішніх щитах.
Механічна зносостійкість 20000 циклів - розрахований на тривалу експлуатацію, витримує часте вмикання-вимикання вручну.
Ступінь захисту IP20 - захищений від проникнення твердих предметів, встановлюється всередину щита, де волога не очікується.

Де застосовується

Квартирні та будинкові щити для захисту ліній освітлення, розеток, дрібної побутової техніки.
Промислові шафи керування, де потрібен компактний трифазний автомат на DIN-рейку для кіл керування або допоміжних навантажень.

Технічні особливості

Автомат виконано у модульному корпусі шириною 3 модулі (54 мм), встановлюється на DIN-рейку. Підключення проводу - до 25 мм² однодротовим або до 16 мм² гнучким. Напруга ізоляції Ui 500 В, імпульсна витримувана напруга 6 кВ. Відповідає стандартам IEC 60898 та IEC 60947-2: при 400 В за другим стандартом відключаюча здатність 10 кА. Клас обмеження енергії 3 - високий рівень обмеження теплової енергії при КЗ, що зменшує навантаження на проводку. Додаткова комплектація можлива допоміжними контактами, незалежним розчіплювачем тощо.
