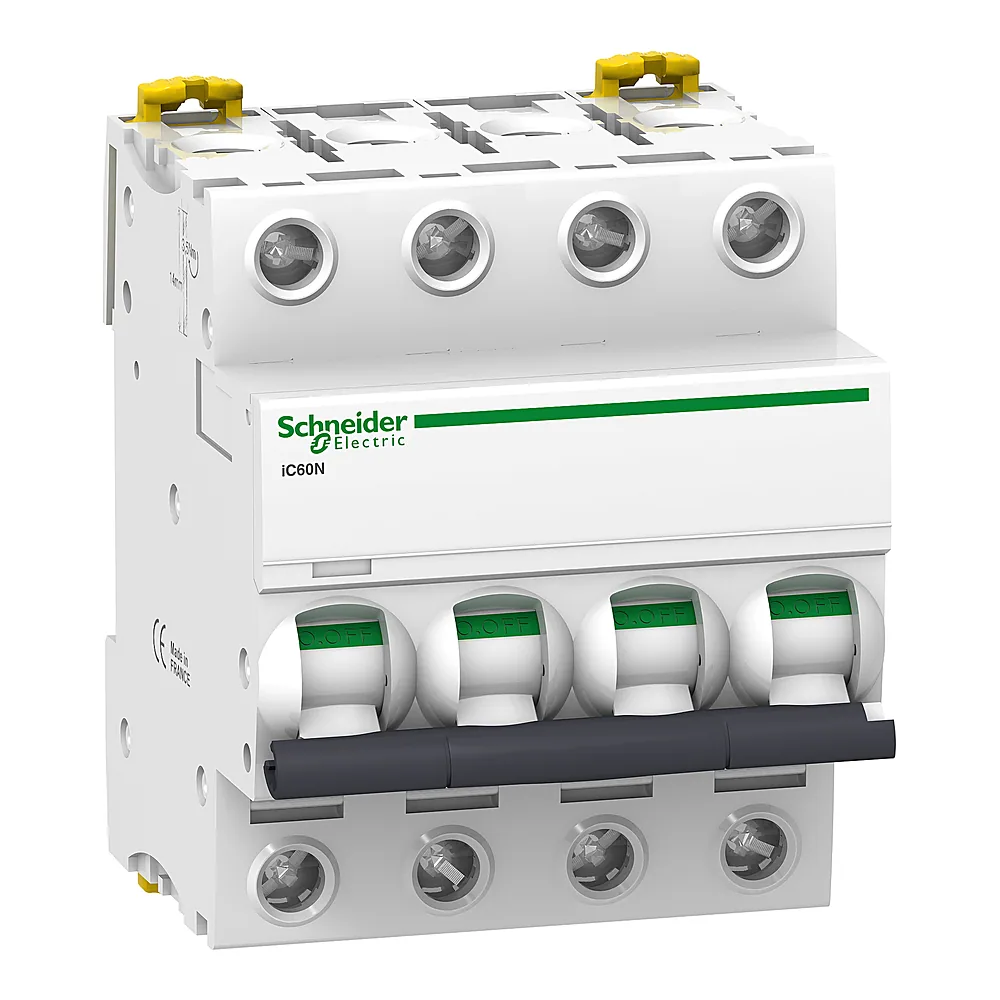

Автоматичний вимикач iC60N 4P B 16 А Schneider Electric A9F78416

Name: Автоматичний вимикач iC60N 4P B 16 А Schneider Electric A9F78416
Brand: Schneider Electric
SKU: 00248508
Price: 2022.39 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 022³⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248508
Виробник: Schneider Electric
Артикул: A9F78416
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P
2P
3P
4P
Характеристика спрацьовування: B
B
C
D
Номінальний струм: 16 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248508
Виробник	Schneider Electric
Артикул виробника	A9F78416
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	7,2 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 75 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	16 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60N 4P 16A B Schneider Electric (арт. A9F78416) - модульний автомат для трифазних мереж 380 В з характеристикою B. Він підходить для захисту кабельних ліній та обладнання в розподільчих щитах, де потрібна швидка реакція на коротке замикання.

Переваги

Номінал 16 А та характеристика B - автомат відключається при струмах 3-5 In, що захищає провідники з невеликим перерізом і чутливе навантаження.
Відключаюча здатність 10 кА - витримує серйозні аварійні струми без руйнування, підходить для більшості промислових і побутових щитів.
Механічна зносостійкість 20000 циклів - ресурс комутацій без навантаження дозволяє використовувати його як вимикач вручну.
Широкий діапазон температур - працює від -35 до +70 °C, придатний для неопалюваних приміщень і зовнішніх шаф.
Переріз проводів 1-25 мм² - підключаються як тонкі сигнальні лінії, так і силові кабелі.

Де застосовується

У побутових щитках для захисту освітлення, розеток, теплих підлог.
У комерційних і промислових об'єктах для трифазних споживачів - насосів, вентиляції, верстатів.

Технічні особливості

Автомат виконаний у модульному корпусі для DIN-рейки, займає 4 модулі (ширина 72 мм). Контакти розраховані на напругу ізоляції 500 В, імпульсна напруга 6 кВ. Тип струму - постійний (DC) при напрузі 380 В, що дозволяє застосовувати його в системах постійного струму. Електрична зносостійкість - 10000 циклів. Ступінь пиловологозахисту IP20 - тільки для сухих приміщень. Важливий нюанс: при виборі автомата з характеристикою B враховуйте, що він спрацьовує при струмах від 3 до 5 номіналу - це менше, ніж у C чи D, тому для потужних двигунів може бути хибне відключення.
