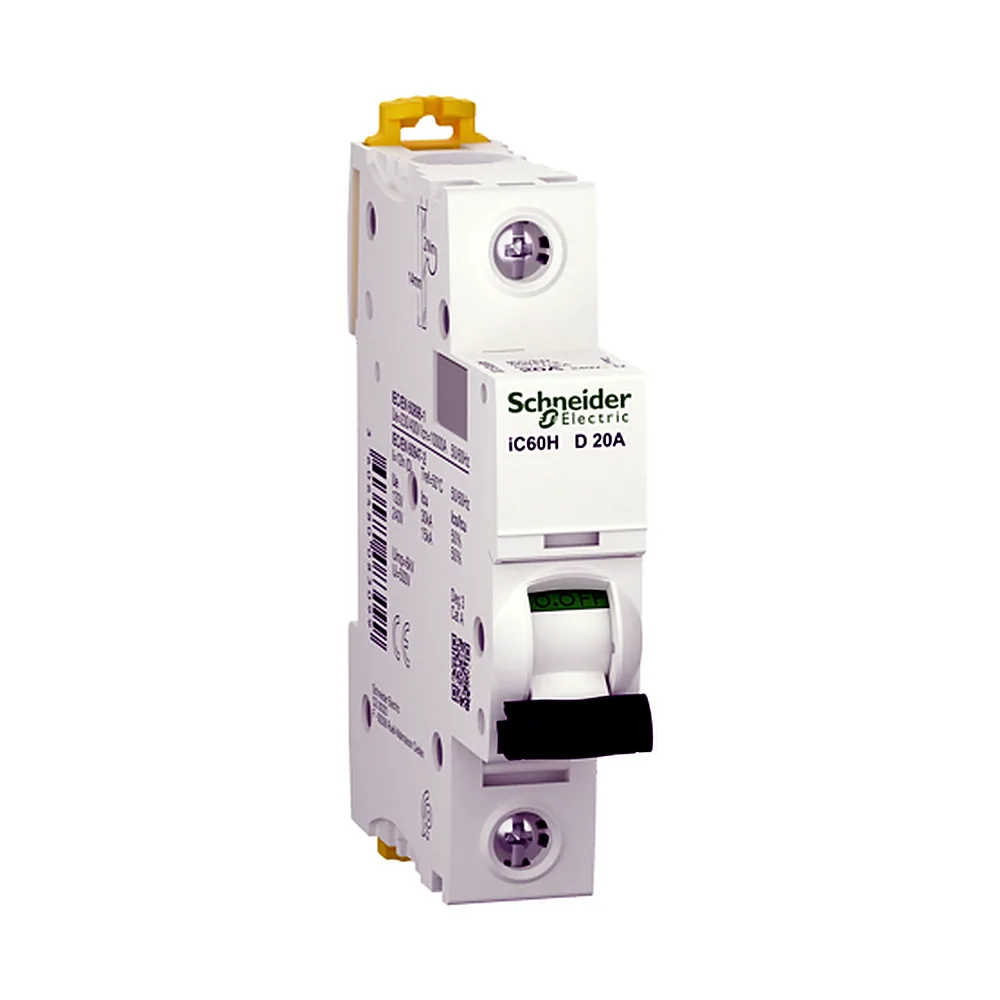

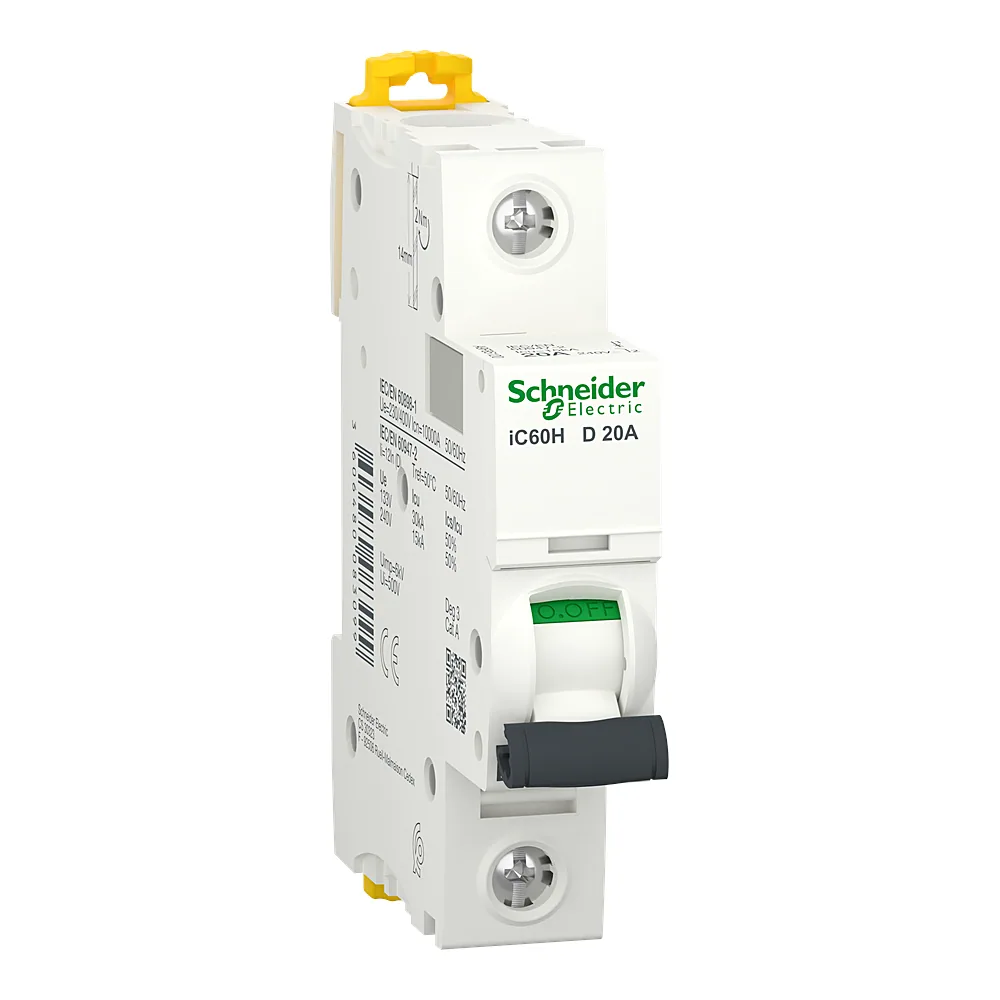

Автоматичний вимикач iC60H 1P D 20 А Schneider Electric A9F85120

Name: Автоматичний вимикач iC60H 1P D 20 А Schneider Electric A9F85120
Brand: Schneider Electric
SKU: 00248522
Price: 790.61 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

790⁶¹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248522
Виробник: Schneider Electric
Артикул: A9F85120
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P(24)
2P(28)
3P(27)
4P(22)
Характеристика спрацьовування: D
C
D
Номінальний струм: 20 А
1 А
2 А
3 А
4 А
6 А
16 А
20 А
25 А
32 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248522
Виробник	Schneider Electric
Артикул виробника	A9F85120
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	2,4 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між пристроями
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10 кА
Номінальна робоча здатність відключення	21 кА 50 % відповідно до EN 60947-2 - 12...60 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до МЕК 60947-2 - 12...60 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 230 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 230 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 100...133 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до EN 60947-2 - 100...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до EN 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до МЕК 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до EN 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	230 В AC, 12...60 В AC, 220...240 В AC, 100...133 В AC, 72 В DC, 12...60 В DC
Номінальний струм	20 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	18 мм
Вага	0,215 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60H 1P 20A D від Schneider Electric (артикул A9F85120) - це модульний автомат серії Acti9 для кіл постійного струму. Він забезпечує захист від струмів короткого замикання та перевантаження, витримуючи до 20 кА при короткому замиканні - це дозволяє використовувати його в системах з високими струмами КЗ.

Переваги

Характеристика D - автомат спрацьовує при струмах, що в 10-20 разів перевищують номінал (20 А). Це унеможливлює хибні відключення при запуску двигунів, трансформаторів або потужних соленоїдів на постійному струмі.
Висока комутаційна зносостійкість - електрична 10 000 циклів, механічна 20 000 циклів. Такий запас дозволяє експлуатувати автомат у режимі частих вмикань-вимикань без втрати працездатності.
Широкий діапазон робочих температур - від -35 до +70 °C. Підходить для неопалюваних приміщень, щитів на вулиці або в гарячих цехах.
Компактний корпус - займає одне модульне місце (18 мм). Економить місце в щиті при побудові багатоапаратних схем.

Де застосовується

Промисловість та інфраструктура - захист ланцюгів постійного струму в системах керування, релейного захисту, акумуляторних батарей, тягових підстанцій.
Альтернативна енергетика - комутація та захист сонячних панелей, контролерів заряду, інверторів (DC-side).
Транспорт - електрообладнання електрокарів, зарядних станцій, суднових систем.

Технічні особливості

Автомат розрахований на постійний струм (DC) з номінальною напругою 12-60 В. Напруга ізоляції - 500 В, імпульсна витримувана напруга - 6 кВ. Ступінь захисту IP20 - для монтажу в закритих щитах. Монтується на DIN-рейку (35 мм). Зверніть увагу: цей автомат призначений виключно для кіл постійного струму - не використовуйте його в мережі змінного струму. Характеристика D забезпечує селективність з іншими апаратами захисту. При виборі перерізу кабелю орієнтуйтеся на номінал 20 А - для міді це 2,5-4 мм² залежно від умов прокладання.

Комплектація

Поставляється в одиничному екземплярі (1 шт.), білого кольору. У комплекті - сам автомат, без додаткових аксесуарів.
