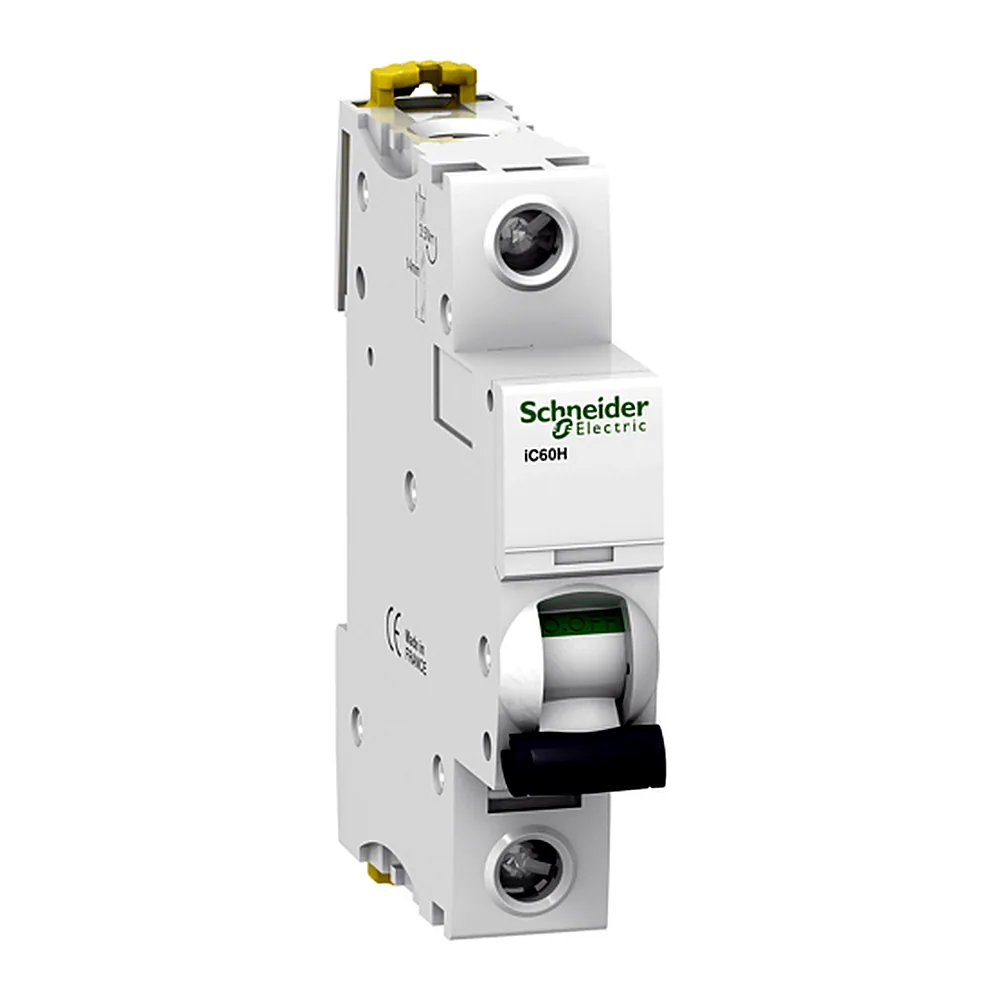

Автоматичний вимикач iC60H 1P 63A D від Schneider Electric (артикул A9F85163) - це модульний автомат для захисту ланцюгів постійного струму. Серія Acti9 забезпечує роботу в діапазоні температур -35…+70 °C, що дозволяє використовувати його в неопалюваних приміщеннях.
Переваги
- Потужна комутаційна здатність 20 кА - автомат витримує коротке замикання без пошкоджень, що критично для DC-мереж із високими струмами КЗ.
- Характеристика D - призначена для навантажень із великими пусковими струмами: двигуни, трансформатори, світлодіодні драйвери. Спрацьовування в діапазоні 10-14×In.
- Ресурс 10 000 електричних циклів - механічна зносостійкість сягає 20 000 циклів, тому автомат розрахований на часте ручне вмикання-вимикання.
- Компактний розмір - ширина 1 модуль (18 мм), висота 85 мм, глибина 78,5 мм. Вага всього 0,215 кг. Займає мінімум місця на DIN-рейці.
- Ізоляція 500 В, імпульсна напруга 6 кВ - захист від перенапруг гарантує безпечну експлуатацію навіть у мережах із нестабільною напругою.
Де застосовується
- Промислові DC-щити, системи керування електроприводами, розподільчі пристрої постійного струму.
- Сонячні електростанції (DC-сторона інверторів, акумуляторні блоки), де потрібен захист ланцюгів 12-60 В. Зверніть увагу: автомат розрахований виключно на постійний струм - не підходить для AC.
Технічні особливості
Автомат виконано за стандартами ДСТУ EN 60898-1 (для DC - аналог IEC 60947-2). Монтаж на DIN-рейку 35 мм, переріз кабелю, що підключається, - до 35 мм². Момент затяжки затискачів 2,5 Н·м. Кількість модулів 2 (хоча ширина 1 модуль) - це означає, що автомат займає 2 модульні позиції, якщо рахувати за кількістю модулів. Сумісний з додатковими пристроями серії Acti9: сигнальні контакти, розчіплювачі, блоки допоміжних контактів. Характеристика D - часом помилково обирають C для DC-двигунів, але при пускових струмах понад 10×In потрібна саме D, інакше автомат може вибивати при запуску.
Комплектація
Автоматичний вимикач постачається в індивідуальній упаковці. У комплекті - сам автомат, інструкція з експлуатації.
Чому в ЛІНА
Ми маємо цю позицію на складі, тому відправляємо замовлення протягом дня. Для юридичних осіб надаємо повний пакет документів: видаткова накладна, податкова накладна, сертифікат відповідності.
