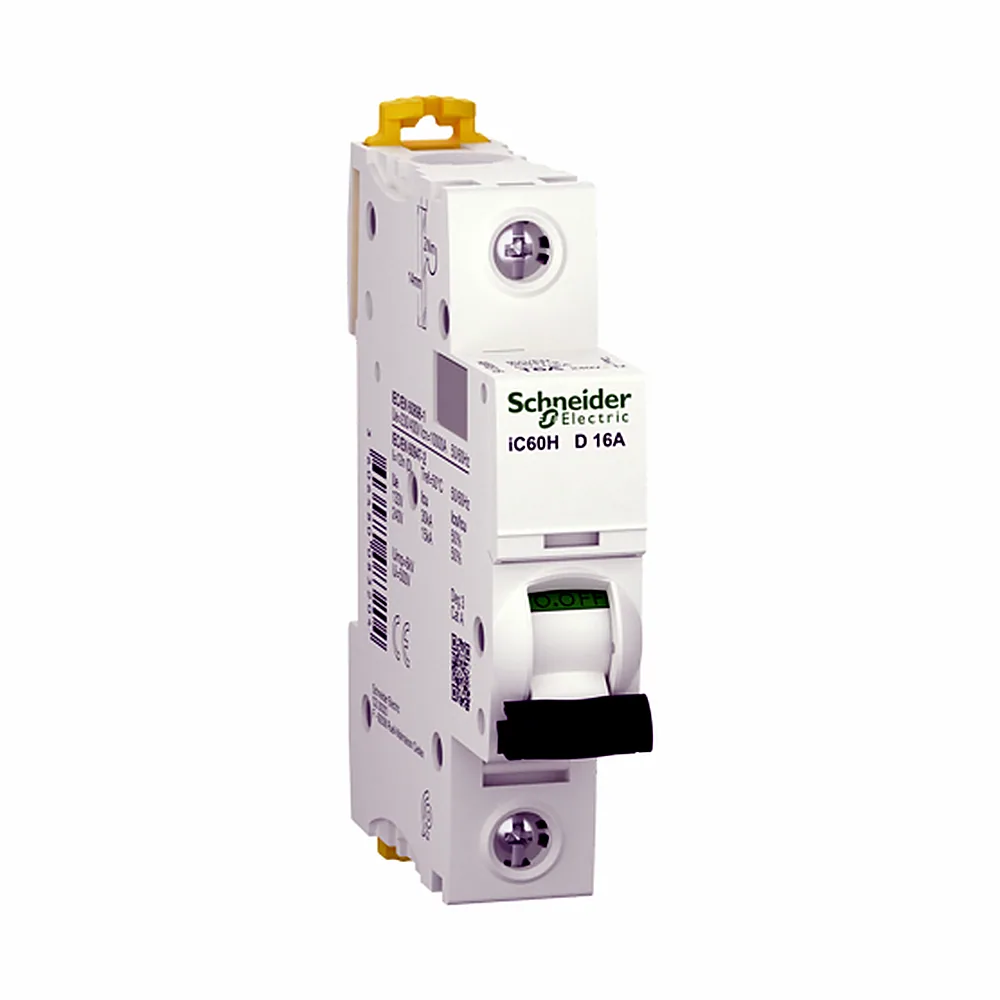

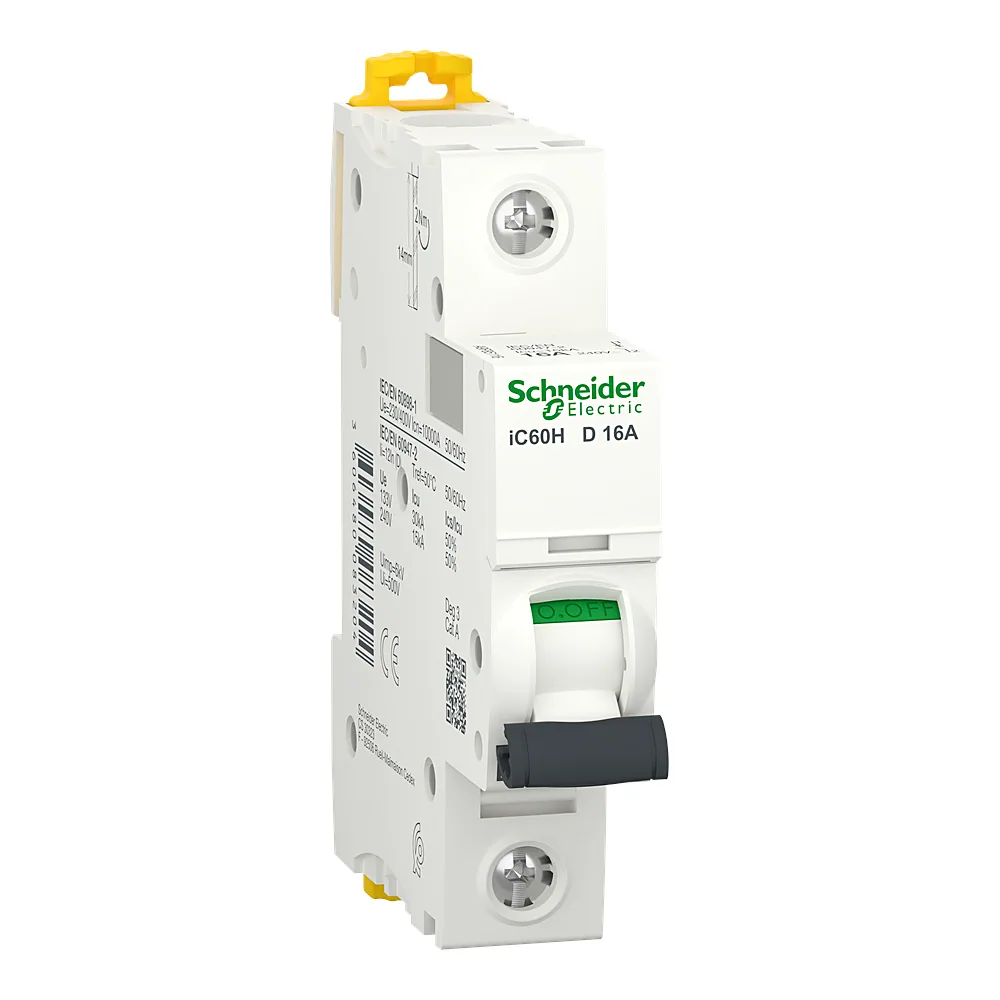

Автоматичний вимикач iC60H 1P D 16 А Schneider Electric A9F85116

Name: Автоматичний вимикач iC60H 1P D 16 А Schneider Electric A9F85116
Brand: Schneider Electric
SKU: 00212801
Price: 781.25 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

781²⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 212801
Виробник: Schneider Electric
Артикул: A9F85116
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P(24)
2P(28)
3P(27)
4P(22)
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 16 А
1 А
2 А
3 А
4 А
6 А
16 А
20 А
25 А
32 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00212801
Виробник	Schneider Electric
Артикул виробника	A9F85116
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	2,4 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між пристроями
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10 кА
Номінальна робоча здатність відключення	21 кА 50 % відповідно до EN 60947-2 - 12...60 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до МЕК 60947-2 - 12...60 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 230 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 230 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 100...133 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до EN 60947-2 - 100...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до EN 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до МЕК 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до EN 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	230 В AC, 12...60 В AC, 220...240 В AC, 100...133 В AC, 72 В DC, 12...60 В DC
Номінальний струм	16 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	18 мм
Вага	0,215 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60H 1P 16A т. D, Schneider Electric призначений для захисту кіл постійного струму. Це модульний пристрій серії Acti9, який витримує коротке замикання до 20 кА. Завдяки характеристиці D спрацьовує при короткочасних пускових струмах - ідеально для навантажень з високими пусками.

Переваги

Висока комутаційна здатність - номінальна відключаюча здатність при КЗ становить 20 кА, що дозволяє використовувати автомат у розподільчих щитах з великими струмами короткого замикання.
Стійкість до перепадів температур - робочий діапазон від -35 до +70 °C, тому підходить для неопалюваних приміщень та зовнішніх щитів.
Два типи зносостійкості - електрична 10 000 циклів, механічна 20 000 циклів. Це означає менше замін протягом терміну служби.
Компактний розмір - ширина всього 1 модуль (18 мм), займає мінімум місця на DIN-рейці.

Де застосовується

У побутових щитках для захисту кіл постійного струму - наприклад, живлення контролерів, сигналізації, систем відеоспостереження.
На промислових об'єктах, де потрібна надійна комутація при напрузі до 60 В постійного струму та високих струмах КЗ.

Технічні особливості

Автомат розрахований на номінальний струм 16 А та напругу ізоляції 500 В. Номінальна імпульсна напруга - 6 кВ, що забезпечує захист від грозових перенапруг. Характеристика D (10-20·In) - типова для двигунів, трансформаторів та інших індуктивних навантажень. Монтується на DIN-рейку, займає 1 модуль (2 модулі за габаритами, але ширина саме 1 модуль). Ступінь захисту IP20 - для сухих приміщень. При монтажі зверніть увагу: цей автомат працює виключно з постійним струмом, не плутайте зі змінним. Переріз кабелю, що підключається - до 25 мм², стандартне затягування 2-3,5 Нм.
