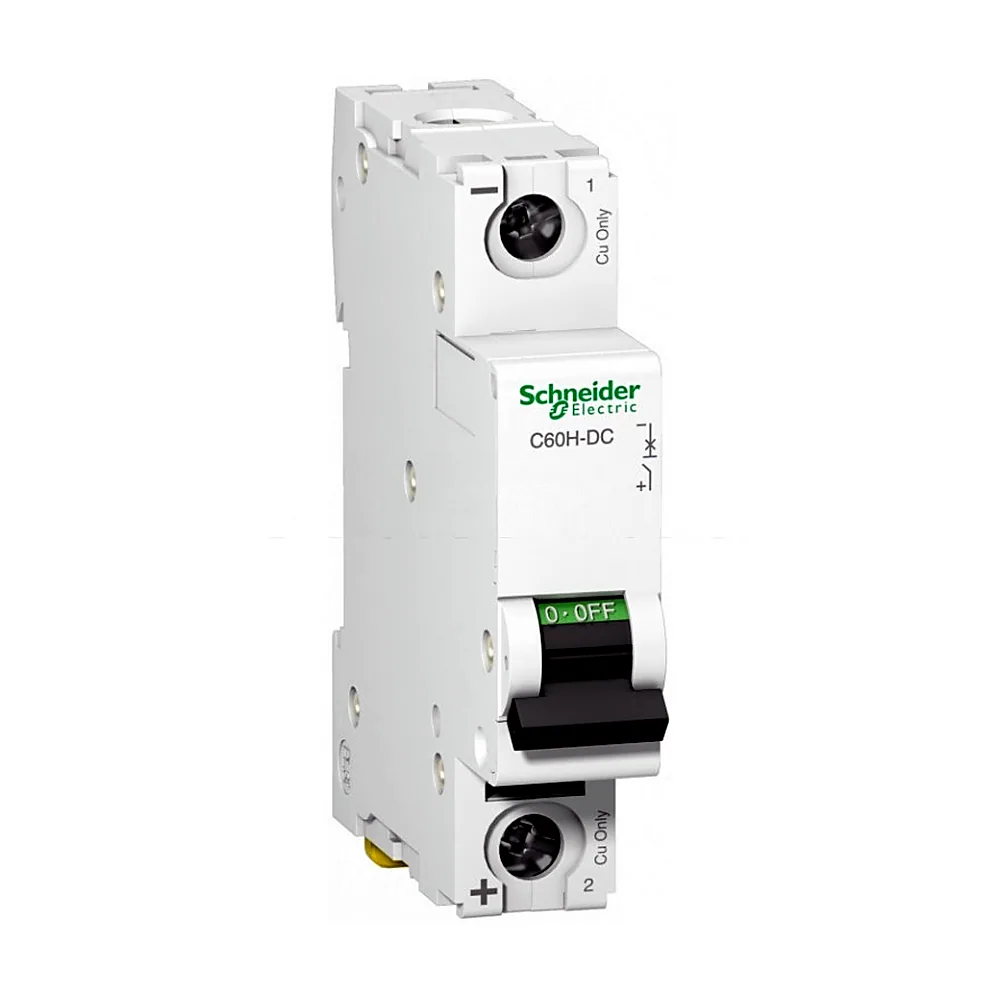

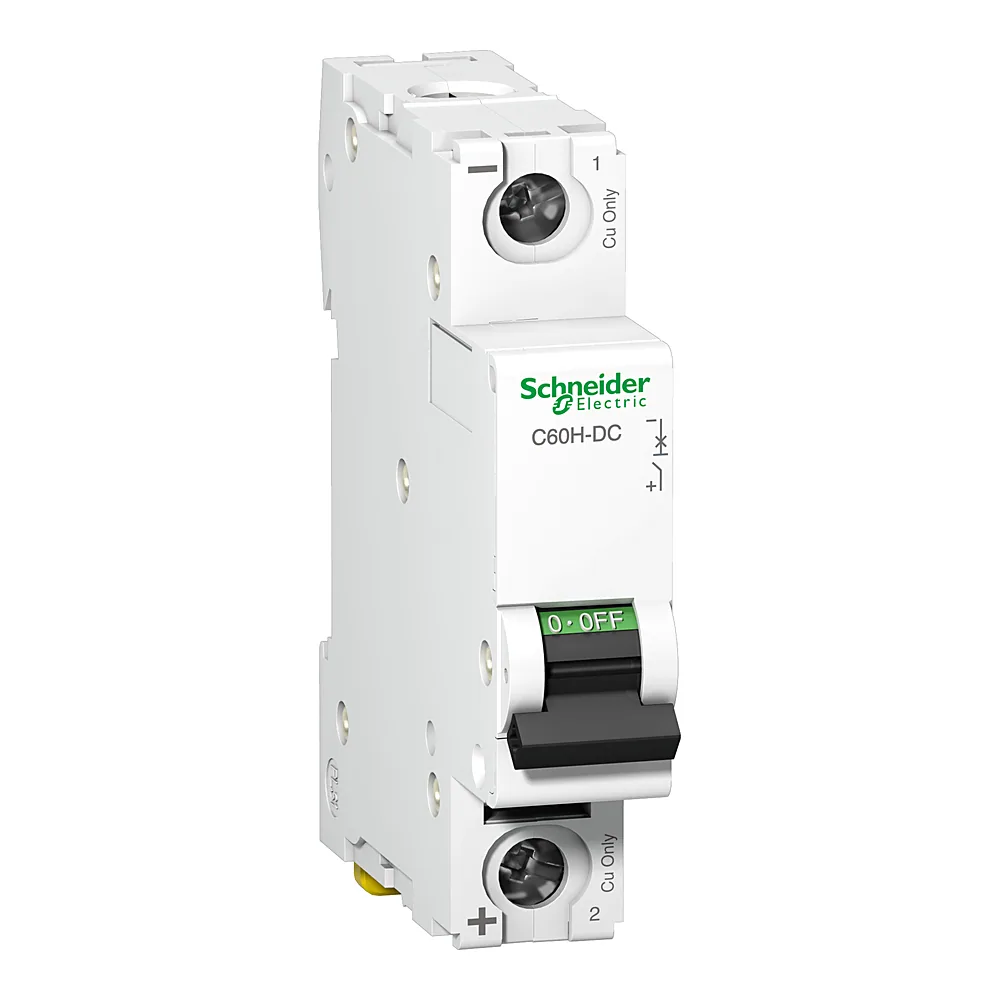

Автоматичний вимикач C60H-DC 1P C 32 А 250 В DC Schneider Electric A9N61515

Name: Автоматичний вимикач C60H-DC 1P C 32 А 250 В DC Schneider Electric A9N61515
Brand: Schneider Electric
SKU: 00078306
Price: 761.28 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

761²⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 78306
Виробник: Schneider Electric
Артикул: A9N61515
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P(18)
2P(18)
Характеристика спрацьовування: C
B(264)
C(498)
D(167)
K(18)
MA(32)
Z(51)
Номінальний струм: 32 А
0,5 А
1 А
2 А
3 А
4 А
5 А
6 А
10 А
13 А
15 А
16 А
20 А
25 А
30 А
32 А
40 А
50 А
63 А
Тип струму: DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 110 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 20 кА Icu на 110 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Колір: Білий
Сумісність: C60H-DC

Усі характеристики

Код	00078306
Виробник	Schneider Electric
Артикул виробника	A9N61515
Серія	Acti9
Відповідність вимогам по ізоляції	Так
Діапазон робочих температур	-25...+70 °C
Електрична зносостійкість	3000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	2,5 Н·м
Напруга ізоляції	500 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	10 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 110 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 20 кА Icu на 110 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 110 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до МЕК 60947-2 - 110 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до EN 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до МЕК 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до EN 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до МЕК 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	250 В DC
Номінальний струм	32 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Сумісність	C60H-DC
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: стандартний
Температура зберігання	-40...+85 °C
Тип блокування	В положенні O
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	DC
Тропічне виконання	2 відповідно до МЕК 60068-2
Характеристика спрацьовування	C
Частота	50/60 Гц
Вага	0,128 кг

Опис

Автоматичний вимикач Schneider Electric C60H-DC 250В 32А 1Р з характеристикою C - це модульний автомат для кіл постійного струму. Він призначений для захисту від короткого замикання та перевантаження, при цьому комутує живлення напругою до 250 В DC. Завдяки термомагнітному розчіплювачу та вимикаючій здатності 6 кА, цей вимикач підходить для відповідальних об’єктів, де потрібна стабільна робота.

Переваги

Спеціалізація на постійному струмі - автомат розрахований саме на DC, що критично для сонячних панелей, акумуляторних систем та інших кіл постійної напруги. Звичайні AC-автомати тут не підходять.
Висока комутаційна здатність - вимикаюча здатність 6 кА дозволяє гасити дугу при КЗ навіть у потужних джерелах живлення.
Компактність - займає всього 2 модулі (18 мм кожен) на DIN-рейку, що економить простір у щитку.
Широкий діапазон робочих температур - від -25 до +70 °C, тому автомат можна ставити в неопалюваних приміщеннях або на вулиці в герметичному щиті.
Сертифікована якість - виробництво Франція, гарантія 18 місяців.

Де застосовується

У побутових сонячних електростанціях для захисту лінії від панелей до інвертора.
На об’єктах промислової автоматики та телекомунікацій, де є шини постійного струму 24 В, 48 В або 250 В.
У системах безперебійного живлення (UPS) та акумуляторних банках.

Технічні особливості

Автомат виконаний у вигляді модульного корпусу для кріплення на DIN-рейку. Номінальний струм 32 А - це верхня межа для цієї серії в 250 В DC. Характеристика C означає спрацювання при кратності 5-10 від номіналу, що підходить для активних та індуктивних навантажень. Переріз проводів, що підключаються - від 1 до 35 мм², тому автомат приймає як тонкі керуючі кабелі, так і силові жили великого перетину. При монтажі врахуйте: через великий переріз (до 35 мм²) затискачі розраховані на одно- та багатодротові проводи, але гнучкий провід слід обов’язково опресовувати наконечниками. Ступінь захисту IP20 дозволяє використання в сухих щитових, але не підходить для вологих приміщень без додаткового кожуха. Номінальна імпульсна напруга 6 кВ - автомат витримує комутаційні перенапруги, що часто зустрічаються в DC-колах.

Комплектація

Постачається один модульний автоматичний вимикач. Можлива додаткова комплектація допоміжними пристроями (наприклад, сигнальними контактами) - це передбачено конструкцією серії Acti9 C60H-DC.

Чому в ЛІНА

Ми маємо цей автомат у наявності на складі. До нього надаємо всі супровідні документи для юридичних осіб - сертифікати, накладні. Відправляємо по Україні.

Розгорнути описЗгорнути
