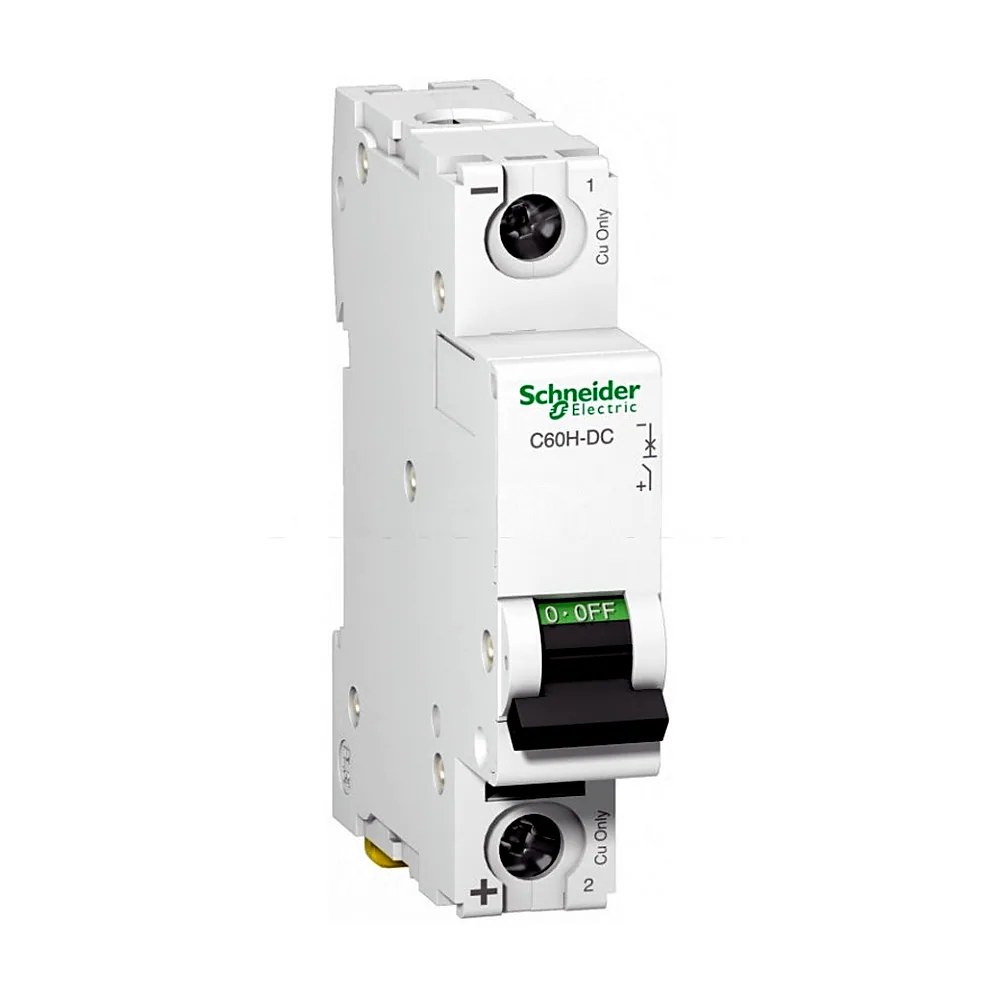

Автоматичний вимикач C60H-DC 1P C 16 А 250 В DC Schneider Electric A9N61511

Name: Автоматичний вимикач C60H-DC 1P C 16 А 250 В DC Schneider Electric A9N61511
Brand: Schneider Electric
SKU: 00158007
Price: 579.7 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

579⁷⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 158007
Виробник: Schneider Electric
Артикул: A9N61511
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P(18)
2P(18)
Характеристика спрацьовування: C
B(264)
C(498)
D(167)
K(18)
MA(32)
Z(51)
Номінальний струм: 16 А
0,5 А
1 А
2 А
3 А
4 А
5 А
6 А
10 А
13 А
15 А
16 А
20 А
25 А
30 А
32 А
40 А
50 А
63 А
Тип струму: DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 110 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 20 кА Icu на 110 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Колір: Білий
Сумісність: C60H-DC

Усі характеристики

Код	00158007
Виробник	Schneider Electric
Артикул виробника	A9N61511
Серія	Acti9
Відповідність вимогам по ізоляції	Так
Діапазон робочих температур	-25...+70 °C
Електрична зносостійкість	3000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	2,5 Н·м
Напруга ізоляції	500 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	10 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 110 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 20 кА Icu на 110 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 110 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до МЕК 60947-2 - 110 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до EN 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до МЕК 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до EN 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до МЕК 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	250 В DC
Номінальний струм	16 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Сумісність	C60H-DC
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: стандартний
Температура зберігання	-40...+85 °C
Тип блокування	В положенні O
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	DC
Тропічне виконання	2 відповідно до МЕК 60068-2
Характеристика спрацьовування	C
Частота	50/60 Гц
Вага	0,128 кг

Опис

Автоматичний вимикач C60H-DC =250В 16А 1Р C Schneider Electric (арт. A9N61511) - це модульний автомат постійного струму для захисту ліній постійної напруги. Його головна перевага - надійне відключення при коротких замиканнях і перевантаженнях у DC-мережах до 250 В.

Переваги

Термомагнітний розчіплювач - забезпечує захист від струмів перевантаження (тепловий елемент) і короткого замикання (електромагнітний елемент). Характеристика C (10-15 In) дає витримку при пускових струмах.
Вимикаюча здатність 6 кА - достатньо для більшості промислових і комерційних DC-мереж. Напруга ізоляції 500 В, імпульсна 6 кВ - запас за ізоляцією.
Механічна зносостійкість 20 000 циклів - ресурс, який дозволяє використовувати автомат як комутаційний апарат у щитах постійного струму.
Компактний розмір - займає 1 модуль (18 мм), висота 81 мм, глибина 73 мм. Глибина встановлення 44 мм - підходить для більшості боксів.
Широкий діапазон температур - від -25 до +70 °C, що дозволяє працювати в неопалюваних приміщеннях.

Де застосовується

У щитах живлення систем безперебійного живлення (UPS) і сонячних панелей - для захисту ліній постійної напруги.
На об'єктах промислової автоматики, де потрібна комутація DC-навантажень з номіналом 16 А і характеристикою C.
У розподільчих щитах телекомунікаційного обладнання, де важлива стійкість до імпульсних завад (категорія перенапруги 4).

Технічні особливості

Автомат розрахований на постійний струм (DC) - це важливо: звичайний зміннострумовий автомат для DC не підійде. Монтаж на DIN-рейку, переріз провідників, що підключаються: 1-25 мм² однодротяний або 1-16 мм² гнучкий. Ступінь захисту IP20 - для встановлення в закритих щитах. Характеристика C означає, що електромагнітний розчіплювач спрацьовує при струмі 10-15 In - компроміс між захистом і невідключенням при короткочасних пусках. Типова помилка: використовувати автомат змінного струму в DC-мережі - дуга не гаситься, і автомат може не відключити КЗ. Цей C60H-DC спеціально розроблений для постійної напруги з дугогасінням до 250 В.
