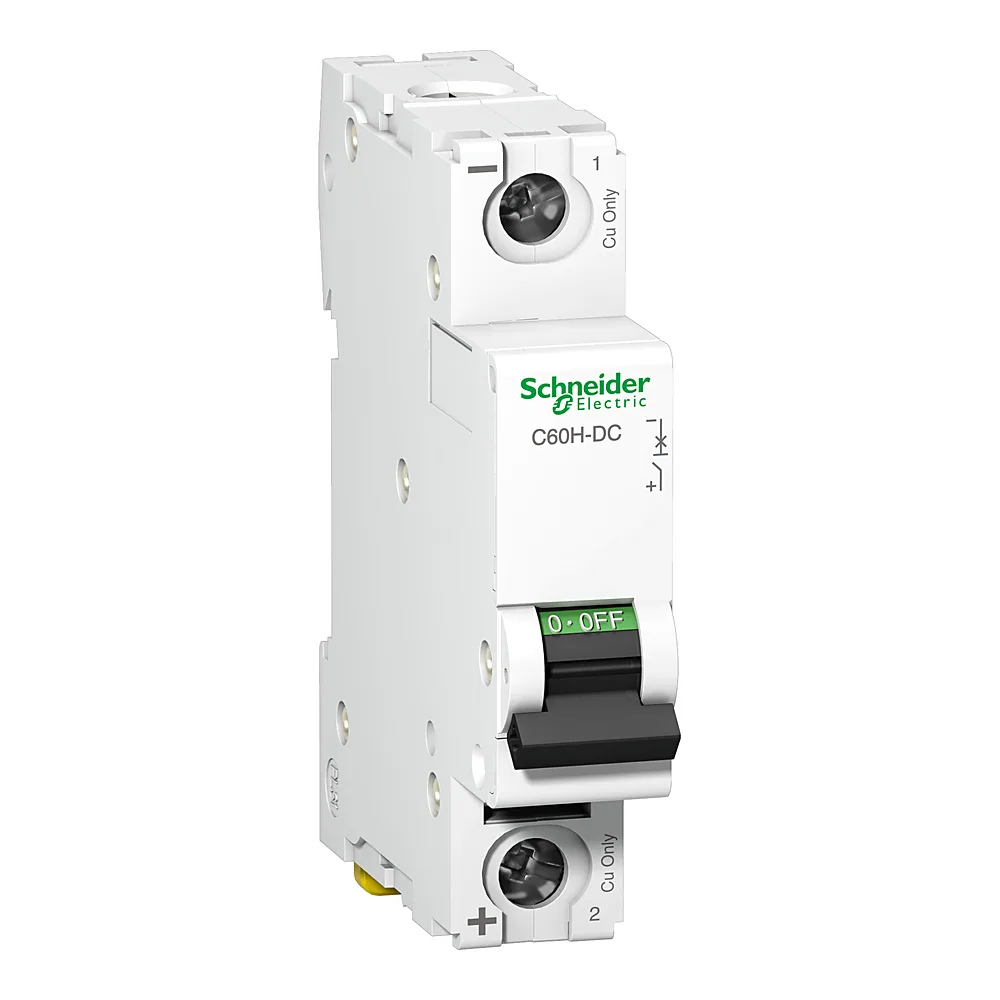

Автоматичний вимикач C60H-DC 1P C 20 А 250 В DC Schneider Electric A9N61512

Name: Автоматичний вимикач C60H-DC 1P C 20 А 250 В DC Schneider Electric A9N61512
Brand: Schneider Electric
SKU: 00207755
Price: 678.92 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

678⁹² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 207755
Виробник: Schneider Electric
Артикул: A9N61512
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P(18)
2P(18)
Характеристика спрацьовування: C
B(264)
C(498)
D(167)
K(18)
MA(32)
Z(51)
Номінальний струм: 20 А
0,5 А
1 А
2 А
3 А
4 А
5 А
6 А
10 А
13 А
15 А
16 А
20 А
25 А
30 А
32 А
40 А
50 А
63 А
Тип струму: DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 110 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 20 кА Icu на 110 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Колір: Білий
Сумісність: C60H-DC

Усі характеристики

Код	00207755
Виробник	Schneider Electric
Артикул виробника	A9N61512
Серія	Acti9
Відповідність вимогам по ізоляції	Так
Діапазон робочих температур	-25...+70 °C
Електрична зносостійкість	3000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	2,5 Н·м
Напруга ізоляції	500 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	10 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 110 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 20 кА Icu на 110 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 110 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до МЕК 60947-2 - 110 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до EN 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до МЕК 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до EN 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до МЕК 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	250 В DC
Номінальний струм	20 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Сумісність	C60H-DC
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: стандартний
Температура зберігання	-40...+85 °C
Тип блокування	В положенні O
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	DC
Тропічне виконання	2 відповідно до МЕК 60068-2
Характеристика спрацьовування	C
Частота	50/60 Гц
Вага	0,128 кг

Опис

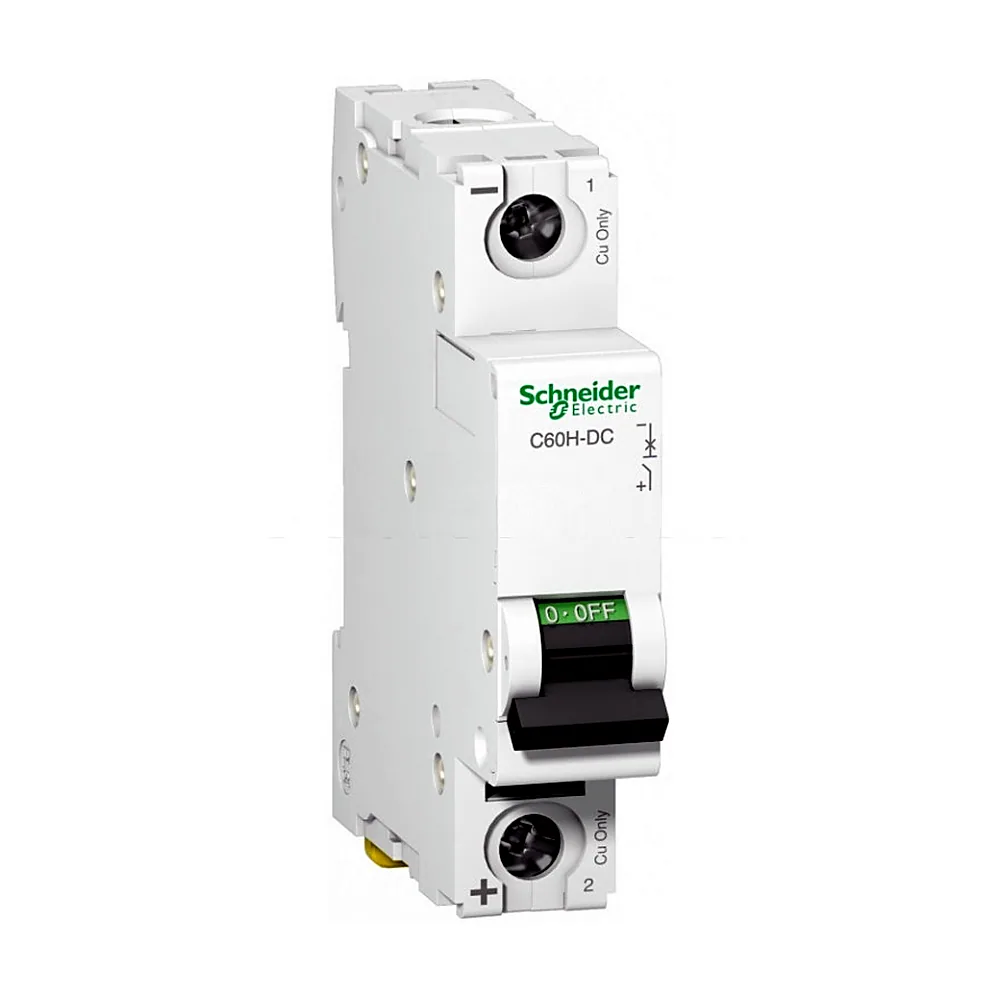

Модульний автоматичний вимикач C60H-DC =250В 20А 1Р крива C, Schneider Electric - це спеціалізований автомат для кіл постійного струму. Він розрахований на струм 20 А та напругу до 250 В DC, що робить його придатним для систем живлення з акумуляторами, сонячними панелями та іншими DC-джерелами.

Переваги

Справжня DC-дугогасна камера - на відміну від звичайних AC-автоматів, ця модель має конструкцію, що надійно гасить дугу постійного струму. Без цього автомат швидко вийде з ладу або не вимкне КЗ.
Номінальна відключаюча здатність 20 кА - може витримувати серйозні короткі замикання в DC-системах, де струми КЗ часто вищі, ніж у змінних мережах.
Механічна зносостійкість 20000 циклів - ресурсу вистачить на роки роботи навіть при частих комутаціях.
Термомагнітний розчіплювач з кривою C - спрацьовує при струмі 5-10 Iном, що захищає кабелі та споживачі від перевантажень і коротких замикань.
Компактний корпус 1 модуль (18 мм) - економить місце в щиті.

Де застосовується

У домашніх сонячних електростанціях: захист ланцюга від панелей до інвертора або контролера.
На об'єктах промисловості: щити постійного струму для аварійного освітлення, систем безперебійного живлення (UPS), телекомунікаційне обладнання.

Технічні особливості

Автомат виконано в модульному корпусі для встановлення на DIN-рейку, займає 1 модуль (17,5 мм). Допустимий переріз проводу, що підключається - від 1 до 25 мм². Характеристика спрацьовування C, тип струму - постійний (DC). Напруга ізоляції - 500 В, імпульсна напруга - 6 кВ. Ступінь захисту IP20, робоча температура від -25 до +70 °C. Важливо: при монтажі обов'язково перевіряйте полярність - для DC-автоматів вона має значення, хоча виробник передбачив захист від переполюсовки в межах серії Acti9 C60H-DC.
