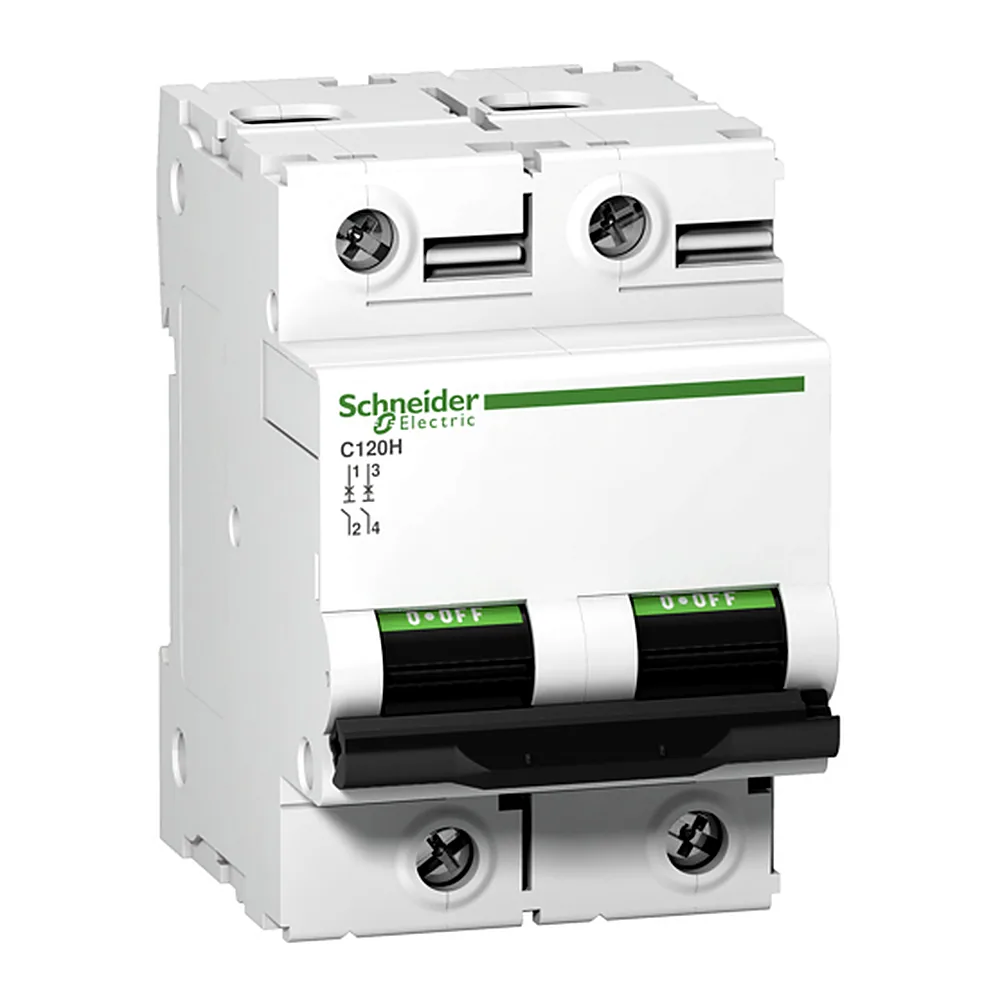

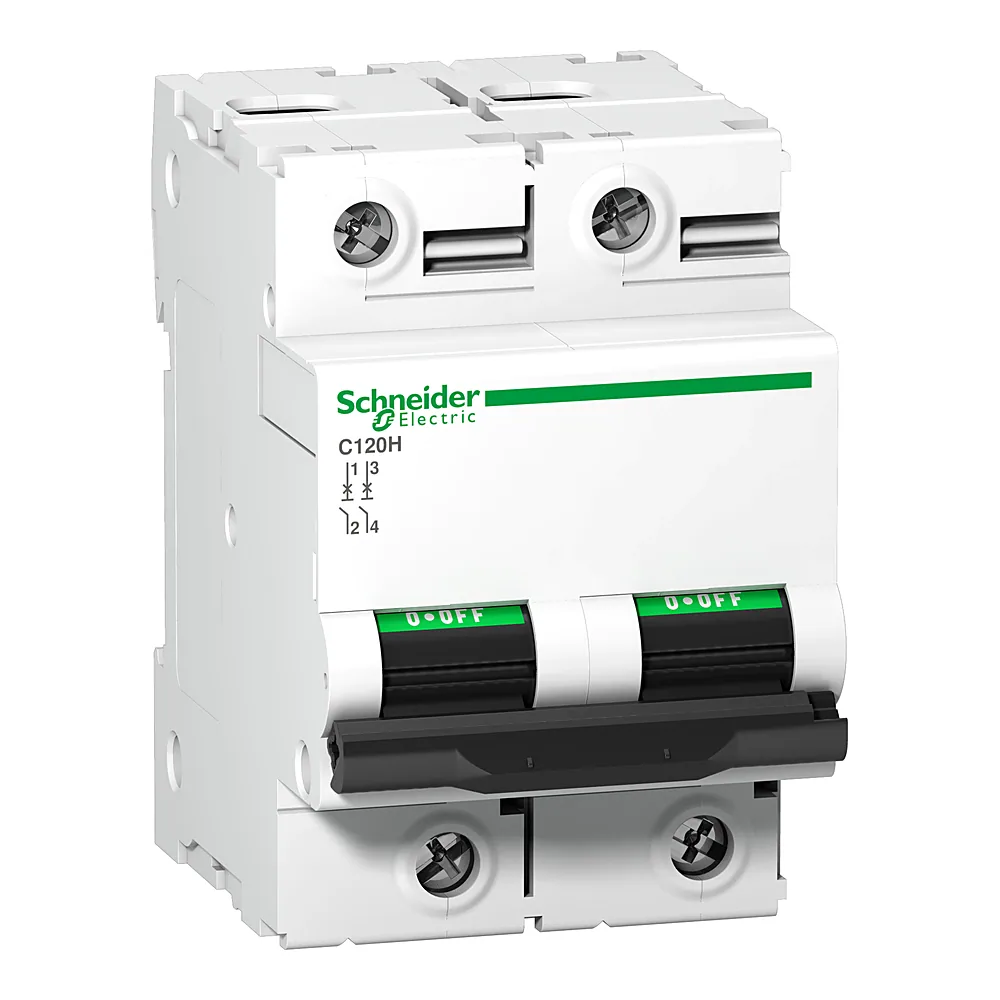

Автоматичний вимикач C120H 2P D 100 А Schneider Electric A9N18502

Name: Автоматичний вимикач C120H 2P D 100 А Schneider Electric A9N18502
Brand: Schneider Electric
SKU: 00248974
Price: 6102.72 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

6 102⁷² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248974
Виробник: Schneider Electric
Артикул: A9N18502
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
2P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 100 А
63 А
80 А
100 А
125 А
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 15 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: C120

Усі характеристики

Код	00248974
Виробник	Schneider Electric
Артикул виробника	A9N18502
Серія	Acti9
Висота	81 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-30...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	5000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	2P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	10...14 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15 кА
Номінальна робоча здатність відключення	7,5 кА
Номінальна робоча напруга Ue	380...415 В AC, 220...240 В AC, 440 В AC, ≤ 250 В DC, 230...400 В AC
Номінальний струм	100 А
Положення нейтралі	Зліва
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EAC
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	C120
Сумісність гребінчастих шин і розподільчих	Ні
Температура зберігання	-40...+70 °C
Тип блокування	Ручка опечатується з кабелем діаметром 0,7 мм у вкл або викл положенні
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	54 мм
Вага	0,41 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric C120H 2P 100A D (артикул A9N18502) - це двополюсний модульний автомат серії Acti9 з характеристикою D на 100 А. Його головна особливість - відключаюча здатність 30 кА, що дозволяє використовувати його в ланцюгах з високими струмами короткого замикання.

Переваги

Відключаюча здатність 30 кА - автомат надійно розриває коло при короткому замиканні навіть у потужних промислових мережах, захищаючи кабель і обладнання.
Характеристика D - призначена для навантажень з великими пусковими струмами (трансформатори, двигуни, компресори). Автомат не вибиває під час запуску, але чітко спрацьовує при КЗ.
Механічна зносостійкість 20000 циклів - ресурс комутаційних операцій, що забезпечує тривалу експлуатацію без заміни.
Широкий діапазон температур (-30…+60 °C) - працює в неопалюваних приміщеннях, на вулиці в щиті, без втрати характеристик.
Електрична зносостійкість 5000 циклів - достатньо для рідкісних аварійних і планових відключень.

Де застосовується

У ввідних щитах приватних будинків та квартир, де потрібен вступний автомат на 100 А.
На промислових об'єктах для захисту ліній з потужним обладнанням: насоси, верстати, трансформатори.
У щитах управління, де необхідна характеристика D для уникнення хибних спрацювань при пуску.

Технічні особливості

Автомат монтується на DIN-рейку, займає 2 модулі (ширина корпусу 54 мм, відповідає 6 модульним відстаням). Габарити: 54×81×73 мм, вага 0,41 кг. Номінальний струм 100 А, напруга 230-400 В змінного струму. Характеристика D означає, що електромагнітний розчіплювач спрацьовує при струмах 10-20 від номіналу. Типова помилка при виборі: плутають характеристику D з C - для трансформаторів і двигунів потрібна D, інакше автомат може хибно спрацьовувати при пуску. Відключаюча здатність 30 кА підтверджена випробуваннями. Напруга ізоляції 500 В, імпульсна напруга 6 кВ - показники діелектричної міцності. Ступінь захисту IP20 - для щитів звичайного виконання, колір білий.
