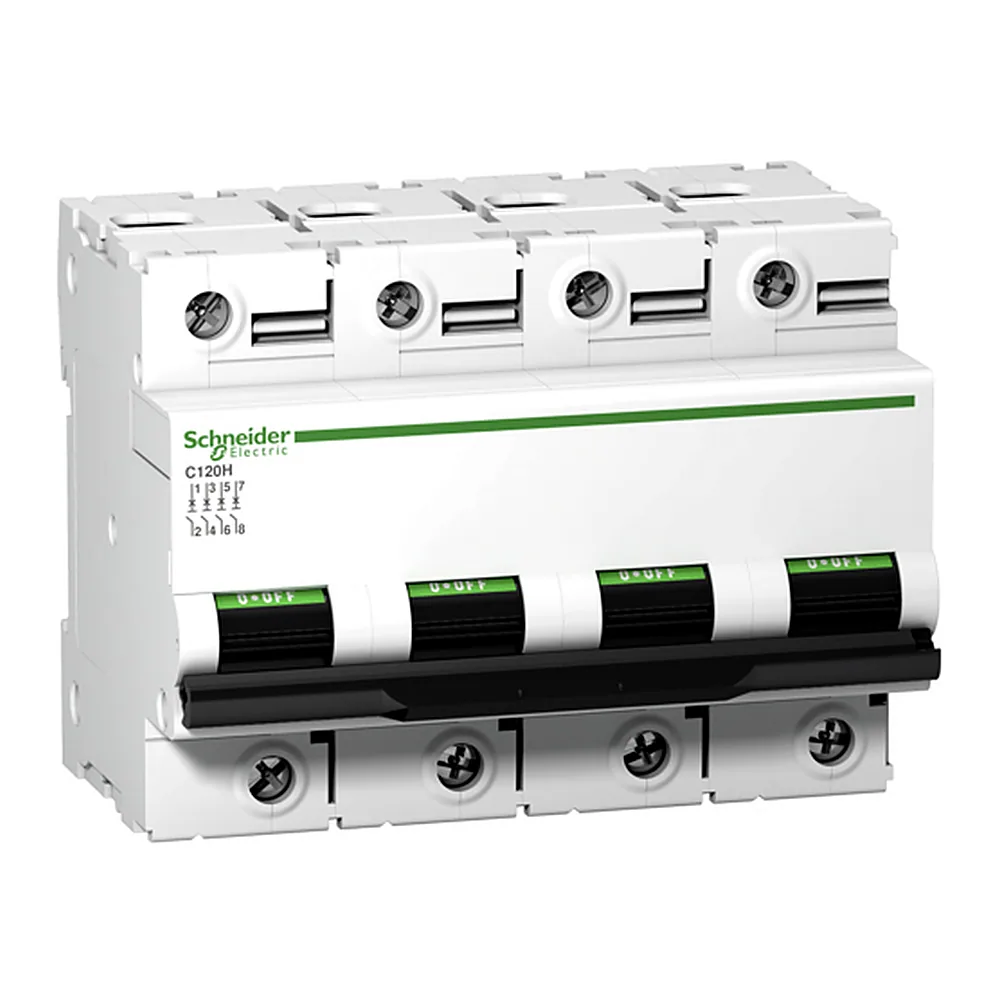

Автоматичний вимикач C120H 4P D 100 А Schneider Electric A9N18524

Name: Автоматичний вимикач C120H 4P D 100 А Schneider Electric A9N18524
Brand: Schneider Electric
SKU: 00248979
Price: 14112.39 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

14 112³⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248979
Виробник: Schneider Electric
Артикул: A9N18524
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
2P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 100 А
63 А
80 А
100 А
125 А
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 15 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: C120

Усі характеристики

Код	00248979
Виробник	Schneider Electric
Артикул виробника	A9N18524
Серія	Acti9
Висота	81 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-30...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	5000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	12
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	10...14 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15 кА
Номінальна робоча здатність відключення	7,5 кА
Номінальна робоча напруга Ue	380...415 В AC, ≤ 500 В DC, 220...240 В AC, 440 В AC, 230...400 В AC
Номінальний струм	100 А
Положення нейтралі	Зліва
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EAC
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	C120
Сумісність гребінчастих шин і розподільчих	Ні
Температура зберігання	-40...+70 °C
Тип блокування	Ручка опечатується з кабелем діаметром 0,7 мм у вкл або викл положенні
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	108 мм
Вага	0,82 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач C120H 4P 100A D Schneider Electric (артикул A9N18524) - це чотириполюсний автомат на 100 А з характеристикою D, розрахований на високі струми короткого замикання. Його номінальна відключаюча здатність 15 кА дозволяє використовувати виріб у вступних щитах та розподільчих мережах з потужним навантаженням.

Переваги

Висока комутаційна здатність - 15 кА при короткому замиканні гарантує надійне вимкнення навіть у мережах з великими струмами КЗ.
Тривалий ресурс - механічна зносостійкість 20 000 циклів, електрична - 5 000 циклів. Автомат розрахований на роки роботи без заміни.
Широкий діапазон температур - від -30 до +60 °C. Підходить для неопалюваних приміщень або вуличних щитів.
Характеристика D - спрацьовує при струмах у 10-20 разів вищих за номінал. Рекомендується для захисту двигунів, трансформаторів та індуктивного обладнання з великими пусковими струмами.

Де застосовується

У промислових щитах для захисту силових ліній, насосів, компресорів.
У розподільчих пристроях житлових і комерційних об'єктів з високим енергоспоживанням.

Технічні особливості

Вимикач серії Acti9 відповідає вимогам ДСТУ IEC 60898-1 та IEC 60947-2. Монтується на DIN-рейку, займає 12 модулів (ширина 4 модульні відстані). Номінальна напруга 230-400 В змінного струму, напруга ізоляції 500 В, імпульсна напруга 6 кВ. Для підключення використовуйте провід перерізом до 35 мм². Зверніть увагу: при монтажі важливо затягувати гвинти з моментом, рекомендованим виробником (зазвичай 2-3,5 Н·м) - недотяг призводить до нагрівання контактів.

Ступінь захисту IP20 - автомат призначений для встановлення в закритих щитах. Колір білий, вага 0,82 кг, габарити 108×81×73 мм.
