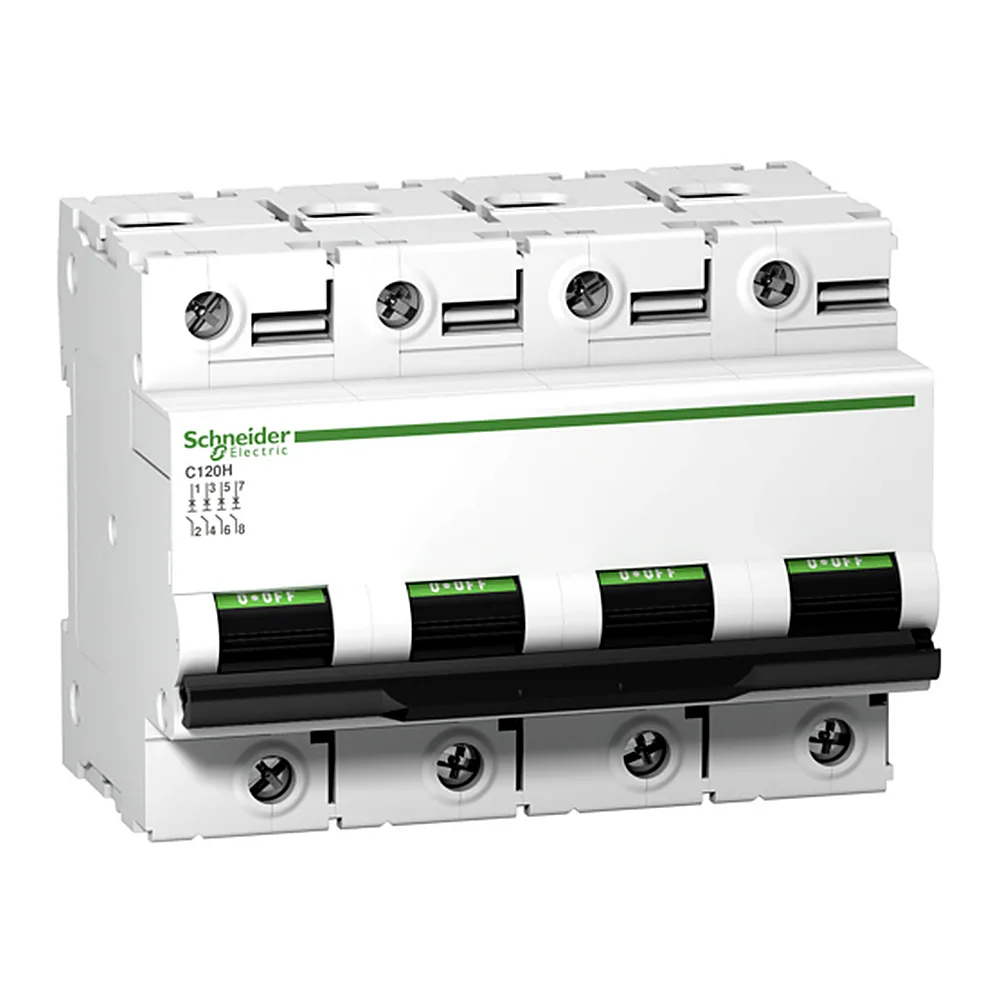

Автоматичний вимикач C120H 4P D 80 А Schneider Electric A9N18523

Name: Автоматичний вимикач C120H 4P D 80 А Schneider Electric A9N18523
Brand: Schneider Electric
SKU: 00248978
Price: 12654.1 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

12 654¹⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248978
Виробник: Schneider Electric
Артикул: A9N18523
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
2P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 80 А
63 А
80 А
100 А
125 А
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 15 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: C120

Усі характеристики

Код	00248978
Виробник	Schneider Electric
Артикул виробника	A9N18523
Серія	Acti9
Висота	81 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-30...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	5000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	12
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	10...14 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15 кА
Номінальна робоча здатність відключення	7,5 кА
Номінальна робоча напруга Ue	380...415 В AC, ≤ 500 В DC, 220...240 В AC, 440 В AC, 230...400 В AC
Номінальний струм	80 А
Положення нейтралі	Зліва
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EAC
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	C120
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Ручка опечатується з кабелем діаметром 0,7 мм у вкл або викл положенні
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	108 мм
Вага	0,82 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач C120H 4P 80A D від Schneider Electric (артикул A9N18523) - це модульний чотириполюсний автомат серії Acti9, розрахований на струм 80 А з характеристикою D. Він підходить як для трифазних мереж із нейтраллю, так і для однофазного ввімкнення, і забезпечує відключення при короткому замиканні до 15 кА.

Переваги

Висока комутаційна стійкість - механічна зносостійкість 20 000 циклів, електрична - 5 000 циклів. Це означає, що автомат витримує багаторазові ввімкнення-вимкнення без втрати працездатності.
Характеристика D - розрахована на струмові навантаження з високими пусковими струмами (двигуни, трансформатори). Спрацьовує при короткочасному перевищенні номіналу в 10-20 разів, тому не дає хибних відключень при запуску обладнання.
Робочий діапазон температур від -30 до +60 °C - автомат можна встановлювати в неопалюваних приміщеннях, щитових на вулиці або в цехах без кондиціонування.
Компактні розміри - ширина 4 модулі (12 модульних відстаней), габарити 108×81×73 мм. У стандартному щитку на 24 модулі займає всього чверть місця.

Де застосовується

У приватних будинках і квартирах - для захисту ліній з потужними електроплитами, кондиціонерами, насосами. Підходить як ввідний автомат при трифазному підключенні.
На промислових об'єктах - для розподільчих щитів, живлення верстатів, компресорів, трансформаторних підстанцій. Характеристика D дозволяє використовувати його в мережах з індуктивним навантаженням.

Технічні особливості

Автомат монтується на DIN-рейку (кріплення сумісне з усіма стандартними щитами). Напруга ізоляції 500 В, імпульсна напруга 6 кВ - захист від перенапруг відповідає вимогам IEC 60898-1. Ступінь захисту IP20 - достатньо для встановлення всередині щита, але не під відкритим дощем. Рекомендований переріз кабелю для підключення - 16-35 мм² (залежить від матеріалу жили). При монтажі зверніть увагу на момент затяжки гвинтів: стандартне значення для цих клем - 2 Н·м, не перетягуйте, щоб не пошкодити корпус. Автомат сумісний з додатковими аксесуарами серії Acti9 (допоміжні контакти, незалежні розчіплювачі).
