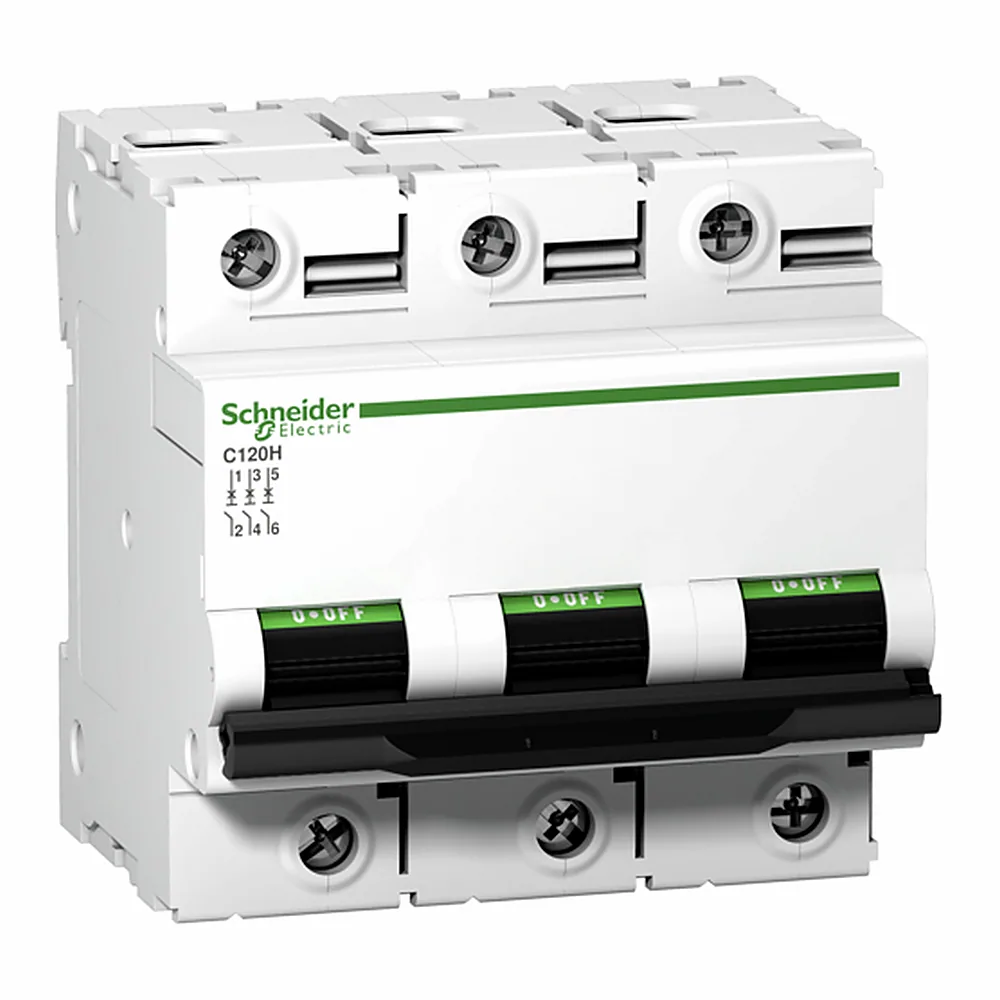

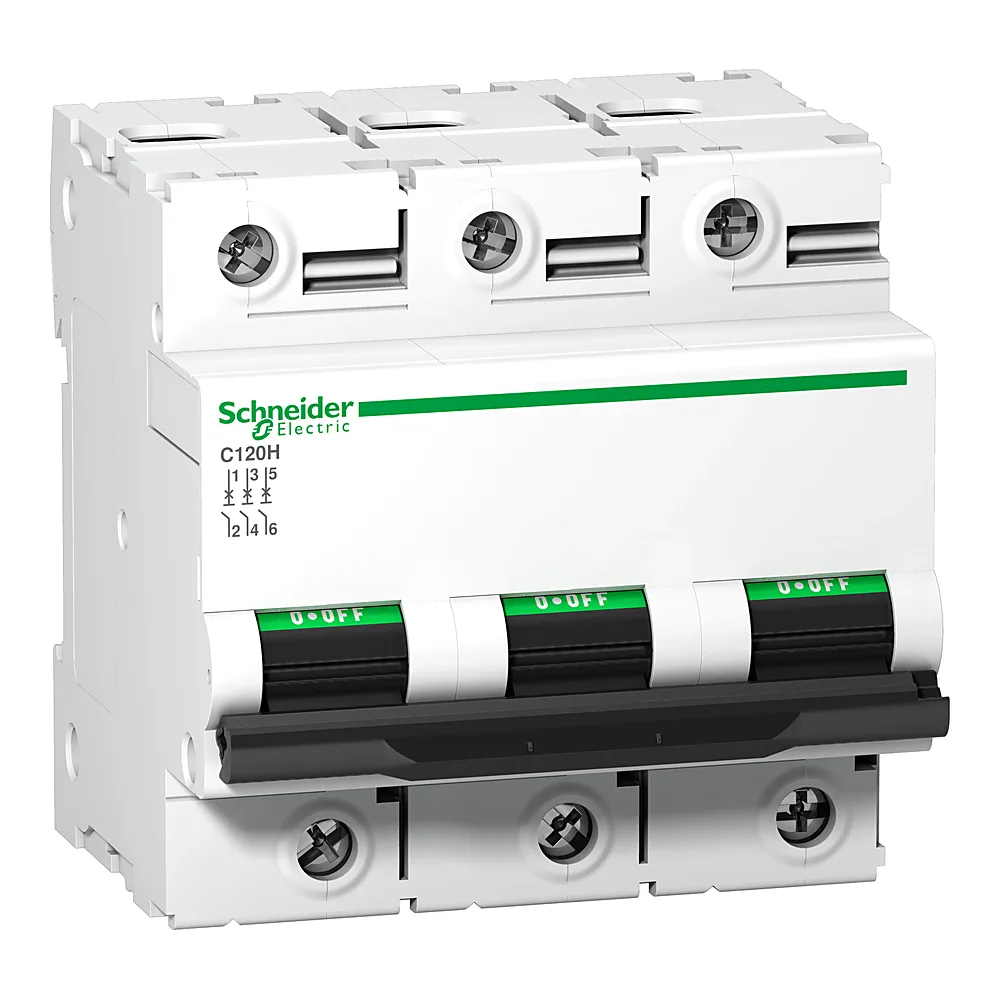

Автоматичний вимикач C120H 3P D 100 А Schneider Electric A9N18513

Name: Автоматичний вимикач C120H 3P D 100 А Schneider Electric A9N18513
Brand: Schneider Electric
SKU: 00248976
Price: 9537.84 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

9 537⁸⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248976
Виробник: Schneider Electric
Артикул: A9N18513
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
2P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 100 А
63 А
80 А
100 А
125 А
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 15 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: C120

Усі характеристики

Код	00248976
Виробник	Schneider Electric
Артикул виробника	A9N18513
Серія	Acti9
Висота	81 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-30...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	5000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	9
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	10...14 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15 кА
Номінальна робоча здатність відключення	7,5 кА
Номінальна робоча напруга Ue	≤ 375 В DC, 380...415 В AC, 220...240 В AC, 440 В AC, 230...400 В AC
Номінальний струм	100 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EAC
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	C120
Сумісність гребінчастих шин і розподільчих	Ні
Температура зберігання	-40...+70 °C
Тип блокування	Ручка опечатується з кабелем діаметром 0,7 мм у вкл або викл положенні
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	81 мм
Вага	0,615 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач C120H 3P 100A D вiд Schneider Electric (серiя Acti9) - це трифазний модульний автомат на номiнальний струм 100 А з характеристикою D. Призначений для захисту лiнiй з високими пусковими струмами: двигунiв, трансформаторiв, зварювальних апаратiв. Завдяки високiй вiдключаючiй здатностi 15 кА пiдходить для вступних щитiв та розподiльчих пристроїв з великими струмами короткого замикання.

Переваги

Вiдключаюча здатнiсть 15 кА - дозволяє використовувати автомат на вводi в будiвлю або в силових шафах, де струм КЗ може сягати великих значень.
Механiчний ресурс 20 000 циклiв - при цьому електрична зносостiйкiсть становить 5 000 циклiв, що забезпечує довготривалу експлуатацiю без замiни.
Робочий дiапазон температур -30...+60°C - автомат працездатний у неопалюваних примiщеннях, гаражах, на вулицi в щитах з вiдповiдним ступенем захисту.
Компактнi габарити - ширина 3 модулi (81 мм) дозволяє економити мiсце на DIN-рейцi в щитi.
Характеристика D - електромагнiтний розчiплювач спрацьовує при струмах 10-20×Iном, що запобiгає хибним вiдключенням при запуску потужного обладнання.

Де застосовується

Вступнi щити житлових та комерцiйних будiвель - як головний автоматичний вимикач на 100 А.
Силовi лiнiї з асинхронними двигунами, компресорами, насосами - обладнання з високим пусковим струмом.
Промисловi об'єкти з трансформаторами, iндуктивним навантаженням, зварювальними апаратами.

Технiчнi особливостi

Автомат виконано вiдповiдно до стандартiв ДСТУ EN 60898-1 та IEC 60947-2. Встановлюється на DIN-рейку 35 мм, займає 3 модулi (81 мм). Робоча напруга - 230-400 В змiнного струму, iзоляцiя розрахована на 500 В, iмпульсна напруга - 6 кВ. Ступiнь захисту IP20 - для монтажу в закритих щитах. Номiнальний струм 100 А потребує вiдповiдного перерiзу кабелю - не менше 35 мм² мiдi, а також правильного моменту затяжки клем. Нехтування цим призводить до нагрiвання контактiв i зниження ресурсу. Типова помилка при виборi - плутанина характеристик: для звичайних ламп i розеток варто брати C, а D - саме для обладнання з високим пусковим струмом. Колiр корпусу - бiлий.

Чому в ЛIНА

Ми пропонуємо оригiнальну продукцiю Schneider Electric з офiцiйних поставок. Надаємо повний пакет документiв для юридичних осiб. Вiдвантажуємо зi складу в день замовлення.
