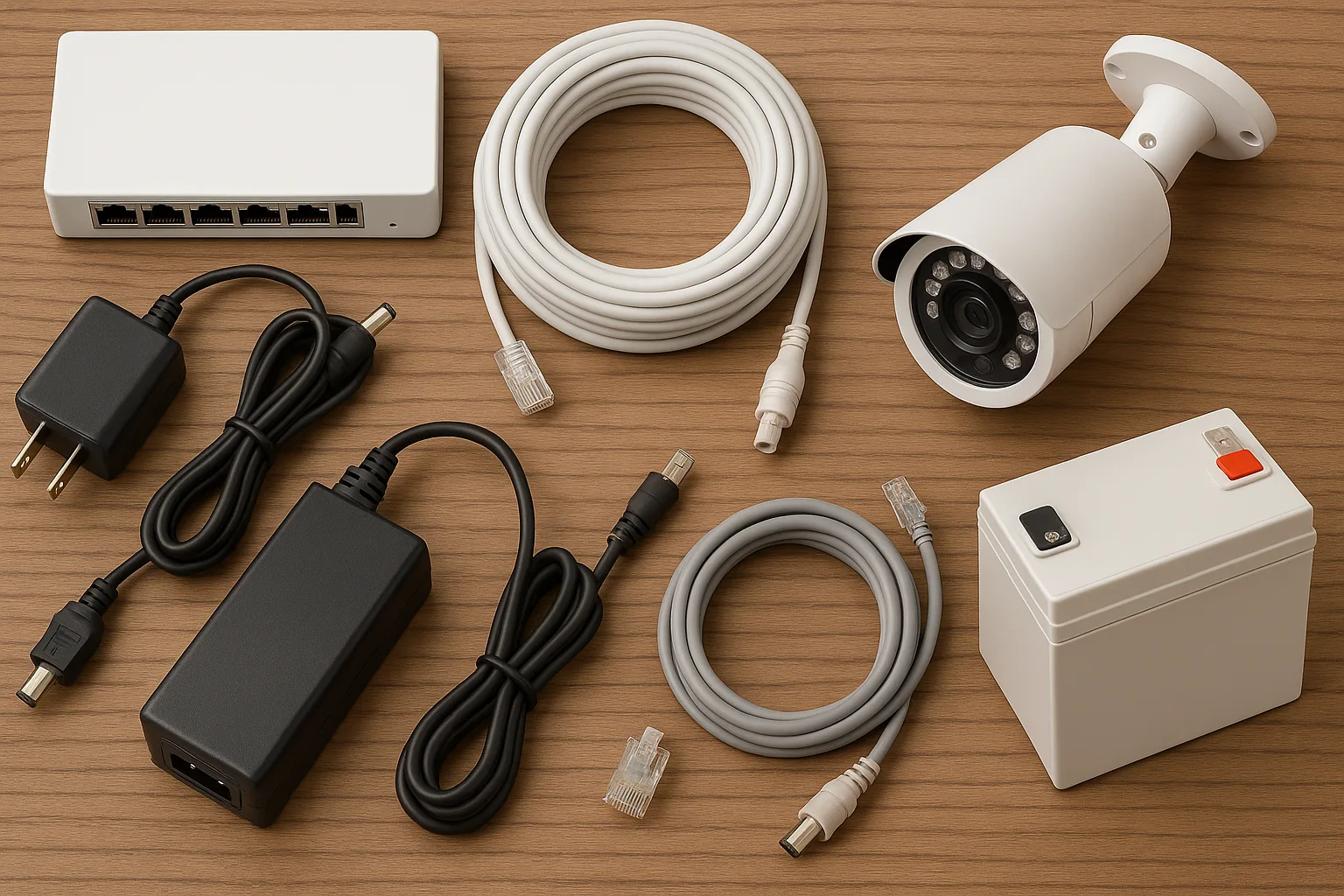

Живлення і мережа для відеоспостереження: PoE, 12 В чи комбіновані рішення

Сучасні системи відеоспостереження вже давно вийшли за межі простої «камери на стіні». Вони стали частиною комплексної інфраструктури безпеки: передають відео у реальному часі, живляться через мережу, мають резервне живлення й інтегруються у систему «розумного дому». Проте головне питання, яке постає перед монтажем, — як правильно організувати живлення і передачу даних. Вибір між PoE, 12 В і комбінованими схемами визначає стабільність, надійність і вартість усієї системи.

Основні типи живлення камер

1. 12 В постійного струму (DC) — класична схема.

2. PoE (Power over Ethernet) — передача живлення й сигналу по одному кабелю «вита пара».

3. Комбіноване рішення — окреме живлення + окремий мережевий кабель або гібридний кабель «живлення+сигнал».

Кожен варіант має свої переваги, обмеження й оптимальну сферу застосування.

12 В DC: перевірена класика

Більшість аналогових і IP-камер бюджетного класу працюють від напруги 12 В.

• Живлення подається від блоку живлення (імпульсного або стабілізованого), який розташований поблизу камер чи у центральному щиті.

• Передача відеосигналу здійснюється окремим коаксіальним або мережевим кабелем.

Переваги:

• Простота реалізації, мінімум налаштувань.

• Низька вартість обладнання.

• Сумісність із будь-якими аналоговими камерами (AHD, HD-CVI, HD-TVI).

Недоліки:

• Втрати напруги на довгих лініях (при довжині понад 30–40 м).

• Необхідність прокладання двох окремих кабелів — для живлення й для сигналу.

• Складніше резервувати живлення — потрібні додаткові UPS або акумулятори.

Щоб уникнути просідань напруги, використовують кабель більшого перерізу або ставлять локальні стабілізатори біля камер.

PoE – живлення і сигнал в одному кабелі

Технологія Power over Ethernet (PoE) стала стандартом для IP-відеоспостереження. Вона дозволяє передавати одночасно дані та живлення через звичайний мережевий кабель Cat.5e або Cat.6.

Як це працює

Живлення подається з PoE-комутатора або інжектора, який розпізнає підключену камеру і забезпечує потрібну напругу (звичайно 48 В DC). Камера, у свою чергу, має вбудований PoE-приймач і не потребує окремого джерела живлення.

Переваги

• Один кабель — менше монтажних робіт і помилок.

• Централізоване керування й захист у межах комутатора.

• Можливість резервного живлення через UPS у серверній.

• Висока сумісність і масштабованість: легко додати нові камери.

Недоліки

• Вартість PoE-обладнання вища, ніж у стандартних джерел живлення.

• Довжина лінії обмежена 100 м (за стандартом Ethernet).

• Потрібно ретельно контролювати сумарну потужність PoE-комутатора (зазвичай 120–250 Вт).

Для камер великої потужності застосовується PoE+ (до 30 Вт) або PoE++ (до 90 Вт) — цього достатньо навіть для поворотних PTZ-камер.

Комбіновані рішення

Іноді оптимальним стає змішаний підхід: сигнал передається по Ethernet, а живлення — окремим кабелем 12 В або 24 В.
Це потрібно у випадках, коли:

• камери розташовані далі ніж 100 м від комутатора;

• необхідне живлення більшої потужності, ніж може дати PoE;

• використовується комбінований кабель типу «витапара + живлення» (UTP+Power), що економить час на монтаж.

Також поширені активні подовжувачі PoE (extenders) — вони дозволяють збільшити довжину лінії до 150–200 м без втрати стабільності.

Резервування та стабілізація

Будь-яка система відеоспостереження має працювати безперервно, тому резерв живлення — обов’язковий елемент.

• Для централізованого PoE — достатньо підключити комутатор до UPS.

• Для 12 В — встановлюють резервні блоки живлення з АКБ у кожній точці або один центральний блок на кілька ліній.

• Вуличні камери додатково захищають від перенапруги, грози і статичних розрядів через УЗІП і заземлення.

Практичні рекомендації

• Використовуйте мідні кабелі категорії 5e або 6 з товщиною жили 0,5 мм — алюмінієві або CCA швидко деградують.

• Для зовнішнього монтажу обирайте кабелі з PE-оболонкою та УФ-захистом.

• У системах з великою кількістю камер розділяйте групи за споживанням — окремі комутатори, окремі лінії UPS.

• Не забувайте про екранування кабелю, якщо поблизу проходять силові лінії або джерела електромагнітних перешкод.

• Для об’єктів, де важлива стабільність (магазини, склади, офіси), рекомендується PoE з резервом по живленню — це найзручніше для адміністрування.

Порівняльна таблиця

Типові помилки

1. Підключення PoE-камер до звичайного комутатора без інжектора.

2. Використання надто довгих ліній 12 В без урахування падіння напруги.

3. Змішування камер різної потужності без розрахунку навантаження на PoE.

4. Монтаж кабелів без заземлення або блискавкозахисту.

5. Використання дешевих китайських блоків живлення без фільтрації — джерело шуму й збоїв у відео.

Перспективи розвитку

Нові стандарти PoE++ і UPoE дозволяють передавати до 90 Вт на один порт, чого достатньо для живлення не лише камер, а й Wi-Fi-точок чи поворотних механізмів. З’являються інтелектуальні комутатори, які відстежують споживання кожної камери, автоматично відключають непрацюючі порти і повідомляють про несправності.

Для великих систем охорони перспективним напрямом стає єдине живлення 48 В DC, від якого через перетворювачі живляться всі пристрої — і мережеві, і аналогові. Це спрощує резервування та знижує втрати

FAQ — живлення і мережа для відеоспостереження

Який варіант обрати для дому?
Для 2–4 IP-камер найзручніше PoE — один кабель, простий монтаж, легко підключити UPS.

Чи можна живити аналогові камери через PoE?
Ні, лише IP-камери. Аналогові системи використовують окреме 12 В.

Що робити, якщо відстань до камери понад 100 м?
Використати PoE-подовжувач або подати живлення окремим кабелем 12/24 В.

Яка перевага комбінованих кабелів?
Менше монтажу — живлення і сигнал прокладаються разом, знижуючи витрати часу.

Як захистити систему від перепадів напруги?
Встановити УЗІП на лінії живлення та Ethernet, використовувати заземлення й стабілізатор.
