Різновиди електричних проводів і кабелів: характеристики, сфери використання та поради з вибору

Правильний вибір електропроводів і кабелів є критично важливим для безпеки, стабільності та ефективності електромереж. Неправильно підібраний тип проводу може призвести до перегріву, втрат енергії або навіть короткого замикання. У цій статті розглянуто основні типи електричних провідників, матеріали, характеристики, стандарти та практичні поради для різних умов експлуатації.

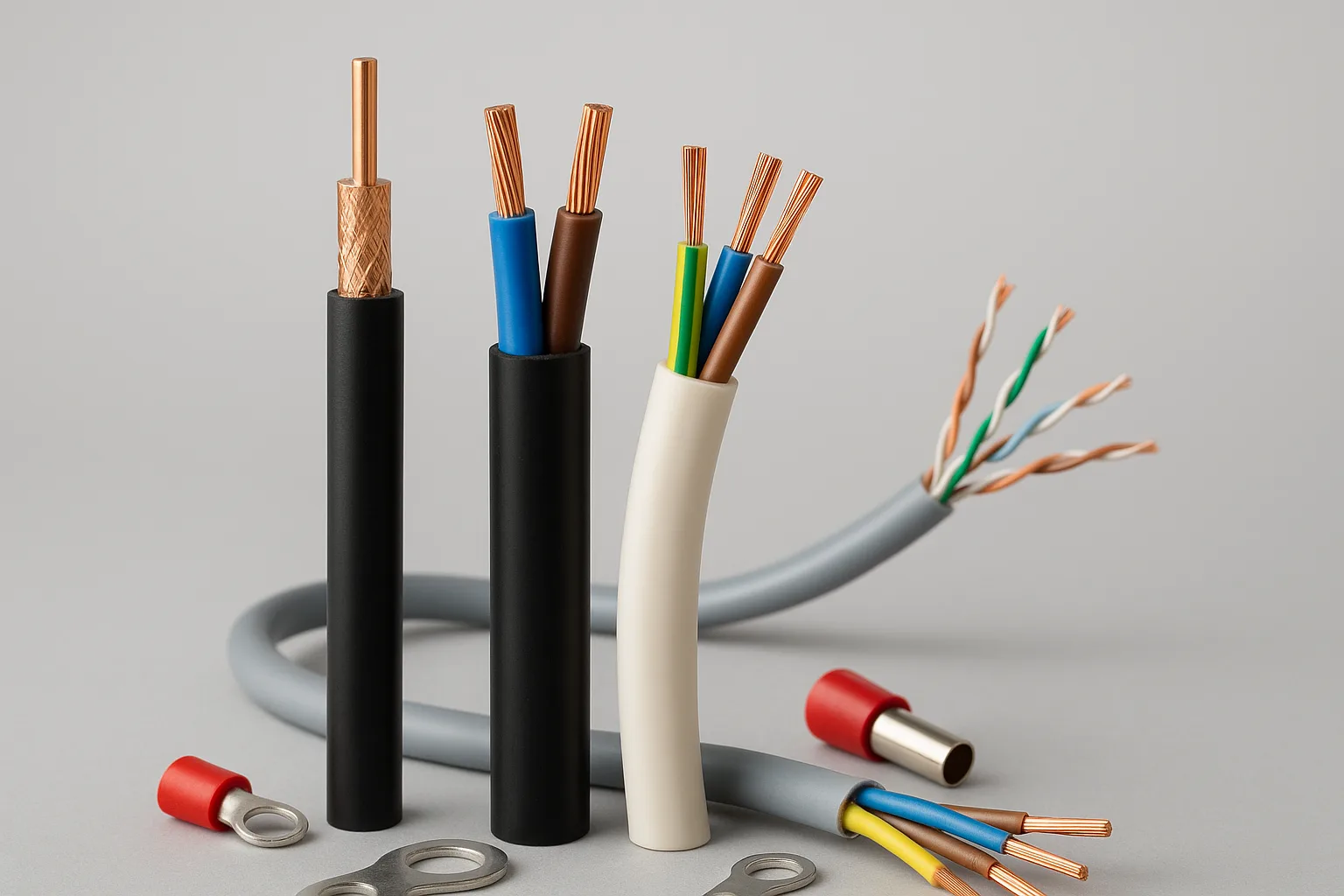

Основні типи електричних проводів

Одножильні проводи

Це жорсткі провідники першого класу гнучкості, які найчастіше використовують для прокладання стаціонарної електропроводки. Виготовляються зі суцільного металевого дроту, що забезпечує стабільність у фіксованих конструкціях.

Переваги:

• простота монтажу в щитах і каналах

• низька собівартість

• зрозуміле маркування (наприклад, ПВ-1, ВВГ)

Недоліки:

• менша гнучкість

• чутливість до механічних пошкоджень при вигинах

Багатожильні проводи

Складаються з декількох тонких провідників класу 5, скручених у пучок. Застосовуються в побутових приладах, розетках і освітлювальних пристроях, де потрібна гнучкість.

Переваги:

• висока гнучкість та стійкість до багаторазових вигинів

• зручність у використанні в обмеженому просторі

Недоліки:

• дорожчі у виробництві

• потребують ретельнішого монтажу (обтиск, наконечники)

Основні типи електричних кабелів

Силові кабелі

Призначені для транспортування електроенергії від трансформаторів або щитів до обладнання. Застосовуються в промисловості, житлових комплексах, інфраструктурних об'єктах. Типові марки: ВВГ, АВВГ, NYM, кабелі силові мідні.

Монтажні кабелі

Використовуються для з'єднання елементів обладнання всередині пристроїв. Відрізняються гнучкістю, компактністю та легкістю монтажу. Приклади: ПВ3, ПГВА.

Телефонні та мережеві кабелі

Призначені для передачі голосових або цифрових сигналів. Використовуються у мережах зв'язку, інтернету та телекомунікацій. Популярні типи: UTP, FTP, ТППеп.

Коаксіальні та оптичні кабелі

Використовуються для передачі відео, інтернету та даних на великі відстані. Оптичні кабелі — найпродуктивніші, не схильні до електромагнітних перешкод.

Матеріали провідників: мідь vs алюміній

Мідні провідники мають кращу провідність (~56 МСм/м), довговічність і стійкість до окислення. Вони гнучкі, зручні в монтажі, мають високий ресурс.

Алюмінієві провідники дешевші, легші, але мають меншу провідність (~36 МСм/м), вищу крихкість і потребують ретельного з'єднання.

Вибір кабелю або проводу: на що звернути увагу

• потужність споживачів та відповідний переріз (розраховується за формулою: I = P / U × cosφ)

• умови експлуатації: вологість, температура (від -40°C до +70°C), механічні навантаження

• відповідність стандартам: ДСТУ EN 50525, ГОСТ 31996, IEC 60228

• клас захисту оболонки (IP)

Таблиця підбору перерізу (для мідного проводу):

Що таке IP-клас і який обрати?

IP (Ingress Protection) — це ступінь захисту оболонки кабелю від пилу й вологи:

• IP20 — для сухих приміщень

• IP44 — ванна, зовнішнє середовище під дахом

• IP67 — занурення у воду, вулиця без накриття

🔧 Рекомендації від Lina

🔌 Обирайте лише сертифіковану продукцію з маркуванням та паспортами якості. Рекомендуємо:

• Для освітлення: ПВС 2x1.5 або ВВГнг 2x1.5

• Для розеток: ВВГнг 3x2.5 або NYM 3x2.5

• Для зовнішніх робіт: ПВС або ВВГ з IP44+ оболонкою

• Для підключення техніки: ВВГнг 3x4 або 3x6

👉 Кабельно-провідникова продукція

FAQ

Яка різниця між проводом і кабелем?
Провід — це один або кілька провідників без зовнішньої оболонки. Кабель — це кілька ізольованих жил у спільній захисній оболонці.

Коли краще використовувати мідні провідники, а коли алюмінієві?
Мідь — для стаціонарного внутрішнього монтажу, алюміній — для тимчасових мереж або бюджетних рішень.

Як правильно вибрати переріз проводу або кабелю?
Розрахунок: I = P / U × cosφ. Для побуту: 1,5 мм² — освітлення, 2,5 мм² — розетки, 4 мм² — техніка.

Що означає маркування на кабелях?
Вказує матеріал, тип ізоляції, кількість жил, негорючість. Наприклад, ВВГнг 3х2.5 — негорючий мідний кабель із трьома жилами по 2.5 мм².

Які кабелі підходять для зовнішнього використання?
З посиленою оболонкою: ВВГнг, ПВС, NYY. Обов’язково враховуйте захист від УФ, вологи й морозу (IP44+ або IP67).
