Підключення люстри до вимикача: схеми та рекомендації

Основи підключення люстри: як працює електрична схема

Підключення люстри до вимикача — це базова, але відповідальна операція, яка потребує уважності та дотримання правил електробезпеки. Типова люстра комплектується проводами, які відповідають за фазу, нуль та іноді — за заземлення. У більшості випадків підключення виконується за допомогою одноклавішного або двоклавішного вимикача

, що визначає кількість режимів освітлення.

Перш ніж підключати люстру, необхідно знеструмити приміщення та перевірити індикатором напруги всі виведені дроти. Зазвичай до люстри підводяться 3 або 4 дроти. У разі, якщо їх три — мова йде про однофазну схему з заземленням. Якщо ж чотири — швидше за все, це двоканальне управління освітленням через двоклавішний вимикач.

Схема підключення люстри може бути однорежимною (вмикається вся люстра) або дворежимною (можна вмикати лише частину ламп). Правильне визначення призначення кожного проводу — ключовий етап у монтажі освітлення. Відповідно до ДСТУ IEC 60364, усі з’єднання мають виконуватись з урахуванням кольорового маркування та стандартів безпеки.

Різновиди підключення: 3 дроти або 4 дроти

Люстра з 3 дротами найчастіше підключається до одноклавішного вимикача. У такій схемі використовується один фазний провід (зазвичай чорного або білого кольору), нульовий (синій) та заземлення (жовто-зелений). Усі патрони підключаються до єдиного фазного проводу, тому працюють одночасно.

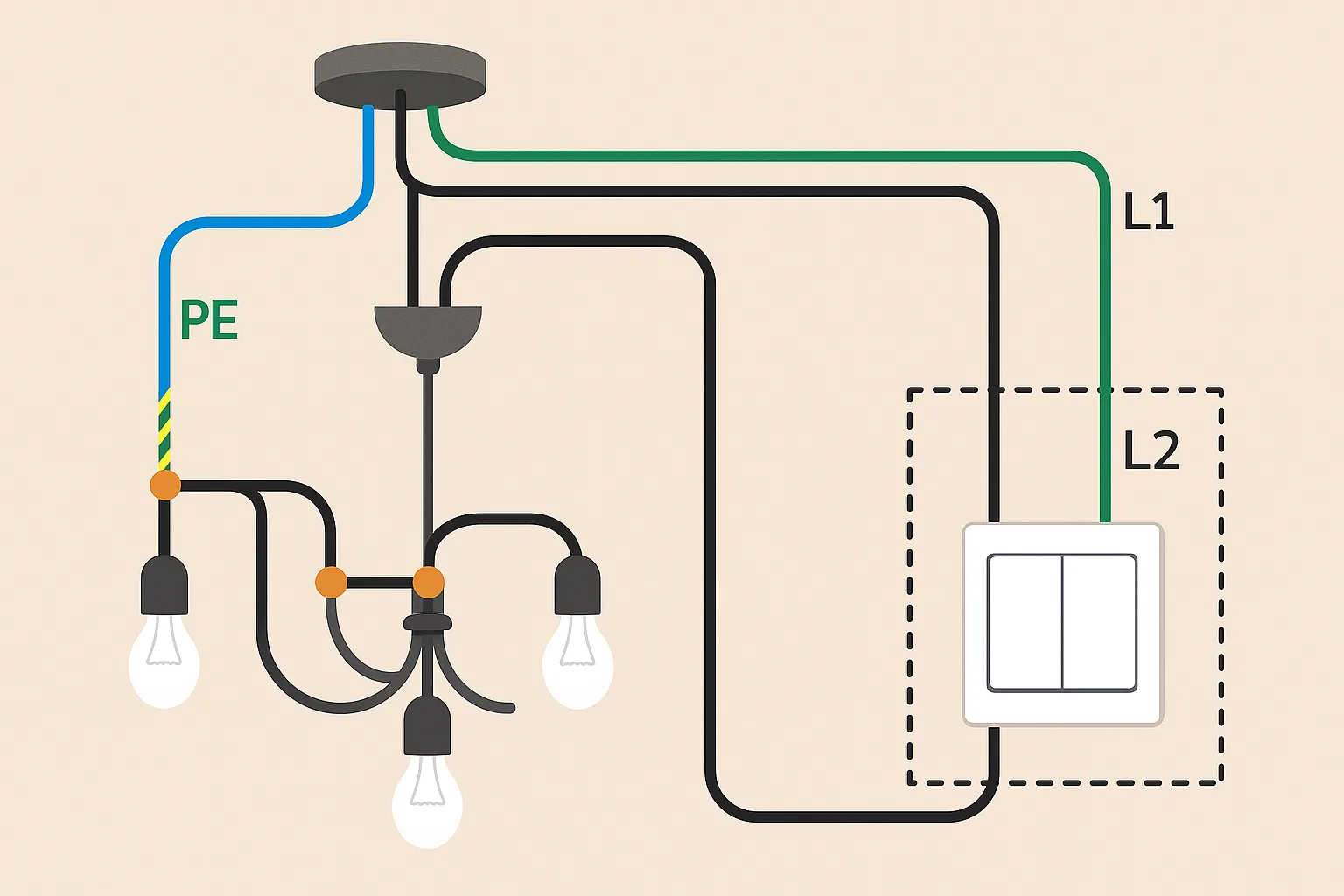

Люстра з 4  дротамивикористовується у більш складній схемі з двоклавішним вимикачем. Це дозволяє розподілити навантаження на дві групи ламп. Наприклад, при натисканні першої клавіші вмикаються дві або три лампи, а при активації другої — решта. Така схема забезпечує гнучкість у налаштуванні яскравості освітлення у приміщенні.

Установка люстри з двома режимами підключення потребує точного під’єднання кожного з фазних проводів до відповідної групи патронів. Помилка у підключенні може призвести до короткого замикання або відсутності світла в частині плафонів. Наприклад, люстра Videx VL-C432 має дворежимне керування й комплектується чотирма виводами для підключення — два фазні, нульовий та заземлення.

Основні кольори дротів у люстрі:

• Чорний або білий дріт — фаза (L1 або L2)

• Синій дріт — нуль (N)

• Жовто-зелений — заземлення (PE)

• Четвертий дріт — додаткова фаза (для другої групи ламп)

Рекомендації з підключення люстри до вимикача

Під час монтажу рекомендується використовувати  клемні з’єднувачі WAGO, які є в наявності на складі LINA — вони забезпечують надійність навіть у промисловому монтажі. Скрутки з ізоляційною стрічкою не гарантують стабільного контакту та можуть перегріватися.

Для люстри з чотирма дротами краще заздалегідь нанести маркування згідно зі схемою підключення, щоб уникнути помилок. Дотримуйтесь кольорової розмітки, якщо вона є, та звіряйтесь із технічним паспортом виробу. У разі, якщо схема відсутня або кольори не відповідають стандарту, скористайтесь мультиметром  для визначення фазних ліній.

За словами технічного фахівця компанії LINA, одна з найпоширеніших помилок — підключення обох фаз до одного клемника, що блокує окреме керування. Щоб уникнути цього, під’єднуйте кожен фазний провід до окремої групи ламп.

Неправильне підключення люстри може спричинити коротке замикання, ураження струмом або навіть займання. Відповідно до статистики ДСНС, до 12% побутових пожеж спричинені некоректним монтажем освітлення. Тому у разі сумнівів варто звернутися до професійного електрика.
