Інструмент для обтиску кабелю: вибір, матриці, безпека

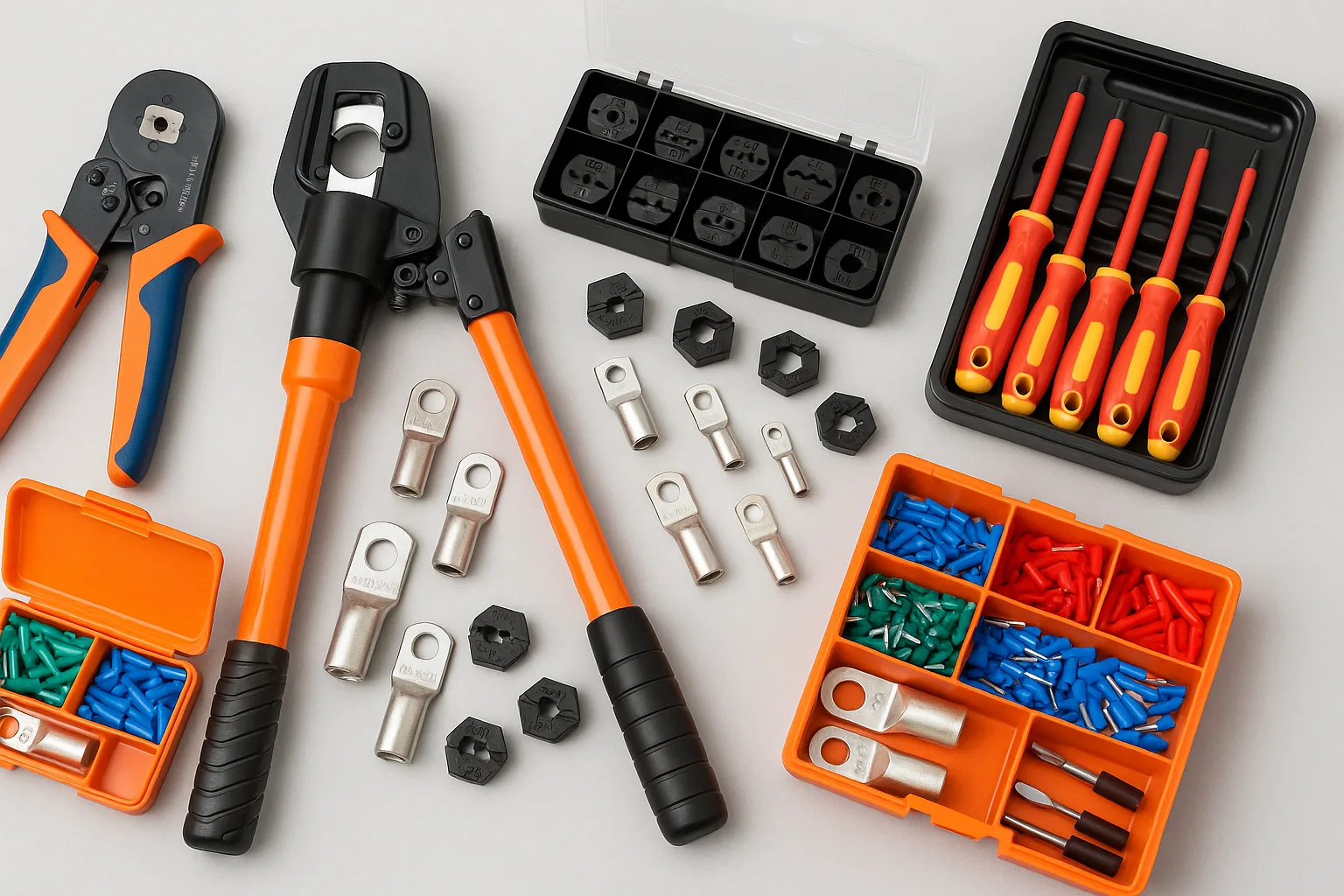

Якісний обтиск кабельних наконечників і гільз визначає тривалість служби з’єднань, стабільність струмопровідності та пожежну стійкість силових вузлів. Комплект професійного інструменту, правильно підібрані матриці, сертифіковані ізольовані викрутки, органайзери та ящики формують цілісну систему, що скорочує час монтажу, мінімізує відмови та спрощує сервіс. Раціональна комплектація покриває діапазон перерізів від 0,03 до 500 мм² і дозволяє працювати впевнено у побутових, комерційних та промислових застосуваннях.
Для швидкого підбору оснащення та ЗІЗ зручно скористатися розділом:за посиланням:

У практичній роботі використовуються три базові групи інструментів: ручні обтискні кліщі для малих і середніх перерізів, механічні прес-кліщі з подовженими рукоятками для підвищеного зусилля та ручні гідравлічні преси для великих перерізів і однорідної деформації гільз. До системи додаються спеціалізовані рішення під окремі профілі, засоби підготовки провідників і оснащення для зберігання, яке підтримує порядок і швидкий доступ до оснастки.

Класи інструментів, профілі матриць та типові відповідності

Ручні обтискні кліщі з мікротріскачем забезпечують відтворювану геометрію на малих перерізах, що важливо для наконечників типу НШВІ, а також ізольованих гільз.

Універсальні моделі з маркуванням гнізд дозволяють працювати із широкою номенклатурою виробів без зміни інструмента.

Механічні прес-кліщі з довгими рукоятками збільшують плече сили для середніх перерізів і трубчастих наконечників.

Ручні гідравлічні преси застосовуються для шестигранного профілю на кабелях 70–500 мм², де критичні стабільність зусилля та повторюваність форми.

Спеціалізовані інструменти з профілями «W», «N», «B» оптимізують обтиск гільз за рекомендаціями виробника та гарантують сумісність із матеріалом і товщиною стінки.

Підбір матриці визначає контактний опір і механічну міцність.

Вибір здійснюється за перерізом, матеріалом наконечника (мідь/алюміній) та потрібним профілем.

Надмірне зусилля призводить до витончення стінки й мікротріщин, недостатнє — до недотиску та вислизання провідника. Використання інструментів із фіксованим зусиллям і каліброваних вставок зменшує людський фактор і полегшує серійний монтаж у щитах.

Таблиця-шаблон «переріз — наконечник — матриця — інструмент» (для вбудування у виконавчу документацію)

Типові відповідності для мідних НШВІ і трубчастих наконечників:
• 0,5–6 мм² НШВІ → профіль прямокутний/призматичний → HSC8 6-4 або HS-04WF → гніздо за маркуванням на наконечнику.
• 6–25 мм² мідь трубчаста → шестигранний профіль → HX-26B / HX-50B з відповідною матрицею.
• 25–120 мм² мідь/Al → шестигранний профіль → YQ-120 / HX-120B; матриці 25/35/50/70/95/120.
• 70–300 мм² мідь/Al → шестигранний профіль → YQ-300 / YQK-300S; матриці 70/95/120/150/185/240/300.
• 300–500 мм² мідь/Al → шестигранний профіль → HP-400LD; матриці 300/400/500.

Для профілів «W», «N», «B» застосовується LAS-005 з однойменними матрицями відповідно до каталогу виробника гільз. Для алюмінієвих наконечників обов’язкові зняття оксидної плівки та використання антиоксидної пасти, якщо це передбачено інструкцією виробника.

Підготовка провідника перед обтиском включає акуратне зняття ізоляції без надрізів жил та контроль довжини оголеної частини. Для дрібножильних кабелів доцільно застосовувати наконечники НШВІ з обтиском відповідними кліщами, щоб уникнути вилазіння окремих жил. На великих перерізах контролюється овальність і відсутність пустот усередині гільзи, а фінальна перевірка виконується випробуванням на висмикування.

Контроль якості, безпека, маркування та техобслуговування

Стандартна процедура контролю обтиску (SOP): підготовка провідника (зачищення без пошкодження жил) → підбір наконечника та матриці за перерізом і матеріалом → обтиск за один робочий цикл інструмента без «додавлювання» → візуальна перевірка (суцільна деформація, відсутність тріщин, рівномірний профіль) → pull-out test з фіксацією результату у журналі → монтаж у клему з затягуванням моментом із паспорта → маркування фідера та жил → фотозвіт вузла в складі виконавчої документації.

Перевірка якості з’єднання (pull-out test): після обтиску виконується випробування на висмикування. Результат приймається за відсутності вислизання провідника та збереженні геометрії гільзи. У журналі фіксуються: переріз, тип наконечника, профіль матриці, інструмент, дата, ПІБ виконавця.

Момент затягування клем/шин: застосовуються лише значення з паспорта клемника або апарата. Для кожного вузла формується таблиця: «виробник — модель — переріз — момент, Н·м — інструмент (ключ/викрутка) — дата перевірки». Повторна протяжка виконується за регламентом виробника (наприклад, після 72 годин експлуатації) або за графіком ТО.

Безпека робіт: LOTO, перевірка відсутності напруги тестером категорії CAT III/IV перед початком робіт; ЗІЗ: діелектричні рукавиці, захисні окуляри, інструмент VDE 1000V; заборона робіт у вологому середовищі без додаткових заходів; роботи у щитах — з огородженням і діелектричним килимком; на висоті — зі страхуванням. Додатково: дотримання вимог EN/IEC 60900 (інструменти), IEC 61238-1-1 (компресійні з’єднання), IEC 61010-1 (категорії перенапруги) — з урахуванням національної адаптації.

Маркування і трасування: після обтиску наносяться позначення фідера/ланцюга, маркування жил (L1/L2/L3/N/PE або «+ / –»), номер за схемою. На кабелі — маркувальна стрічка або термоусадка з друком; у схемі — відмітка про інструмент і матрицю, що застосовувались. Це спрощує сервіс і прискорює діагностику під час ППР.

Техобслуговування інструмента: вхідний огляд перед зміною; кожні 5 000 циклів або раз на 6 місяців — перевірка/калібрування зусилля; для гідравлічних пресів — заміна сальників за регламентом або при перших слідах витоку; зберігання матриць в окремих комірках органайзера з індивідуальним маркуванням; ведення «картки інструмента» з датами огляду та калібрування.

Для забезпечення стабільної якості важливо підтримувати порядок на робочому місці. Ізольовані набори викруток VDE, органайзери з розділенням за перерізами, а також місткі ящики дозволяють скоротити час пошуку оснастки, уникнути втрат комплектуючих і зменшити ризик випадкового застосування невірної матриці. Системний підхід до зберігання знижує пошкодження тонкостінних гільз та підвищує повторюваність результату.

Практичні рекомендації і підсумковий чек-лист для монтажу

Раціональна стратегія починається з аналізу номенклатури наконечників і гільз, що застосовуються на об’єктах. Лінійка інструментів має покривати мінімальний і максимальний перерізи з резервом, а також бути сумісною з потрібними профілями («W», «N», «B», шестигранний). Для дрібних робіт доцільно тримати кліщі з мікротріскачем для НШВІ; для середніх — механічні прес-кліщі з набором матриць; для великих перерізів — гідравлічні преси зі стандартизованими вставками. Важливо передбачити запасні матриці та витратні елементи, а також затверджений порядок їх заміни.

Під час робіт з алюмінієм використовується очищення контактної поверхні та антиоксидна паста за інструкцією виробника. Усі дії виконуються з фіксацією у виконавчих документах, включно з фото вузлів. Внутрішній аудит якості перевіряє наявність журналів pull-out, таблиць моментів затягування та заповнені картки інструмента. Стандартизовані процедури скорочують помилки, підвищують повторюваність і пришвидшують введення об’єкта в експлуатацію.

Чек-лист:
• Скласти карту «переріз — наконечник — матриця — інструмент» для типових вузлів і затвердити її у проєкті.
• Запровадити SOP: підготовка → обтиск → візуальний контроль → pull-out → монтаж у клему з моментом → маркування → фотозвіт.
• Вести «журнал моментів» і «журнал обтисків» з посиланнями на схеми, кабельні лінії та виконавців.
• Використовувати LOTO, інструмент VDE 1000V та тестери CAT III/IV; працювати тільки після підтвердження відсутності напруги.
• Проводити ТО інструмента: огляди перед зміною, калібрування кожні 5 000 циклів або раз на 6 місяців, сервіс гідравліки за регламентом. Оновлювати парк у розділі: https://lina.com.ua/catalog/instrument-zasobi-individualnogo-zahistu/

Питання та відповіді

Чи можна використовувати універсальний обтискний інструмент для всіх типів наконечників?
Ні. Кожен тип наконечника має свою геометрію, яка вимагає відповідного профілю матриці. Використання універсального інструмента без підбору вставок призводить до недотиску або мікротріщин.

Як часто потрібно калібрувати гідравлічний прес?
Кожні 5 000 циклів або раз на пів року, залежно від інтенсивності використання. Також після будь-яких ознак витоку чи зниження тиску.

Чи допускається обтиск алюмінієвих і мідних наконечників одним і тим самим інструментом?
Так, але з урахуванням матриць і рекомендацій виробника. Для алюмінію обов’язкове очищення та нанесення антиоксидної пасти.

Який тест підтверджує якість обтиску?
Основний метод — pull-out test (випробування на висмикування). Провідник не повинен вислизати при нормативному навантаженні.

Чи потрібне повторне підтягування клем?
Так, згідно з регламентом виробника обладнання (наприклад, після 72 годин роботи під навантаженням).

Висновок

Інтегрований підхід — поєднання правильно підібраних пресів, сумісних матриць, стандартизованих процедур, контрольованих моментів і коректного маркування — формує якісні, надійні та безпечні з’єднання. Така організація робіт знижує ризик аварій, спрощує сервіс і зменшує повну вартість володіння електротехнічною інфраструктурою протягом усього життєвого циклу об’єкта.
