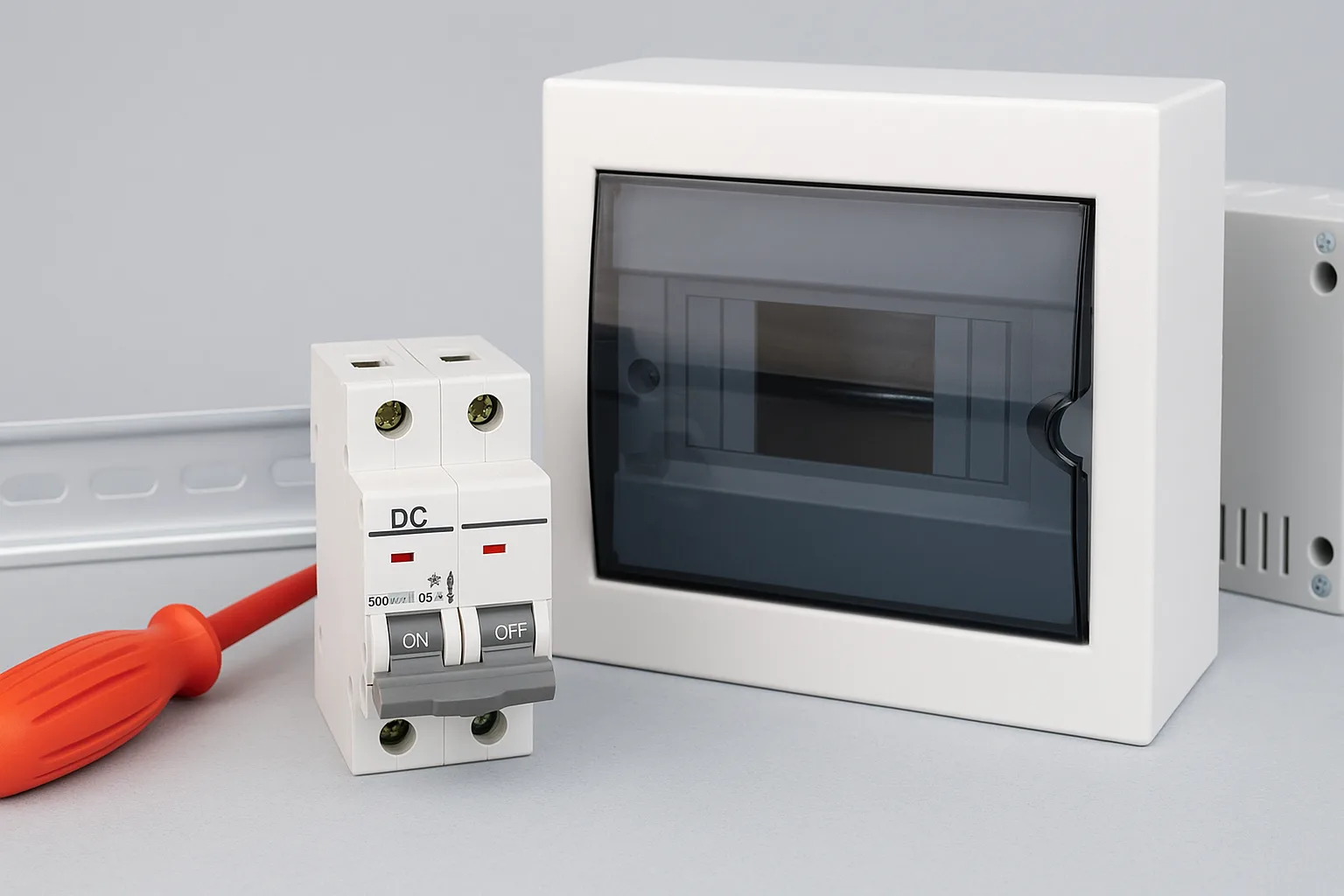

DC-вимикачі: вибір, монтаж, щити

Автоматичні вимикачі постійного струму: коли потрібні та як підібрати модель

Призначення та застосування DC-вимикачів

Автомати для постійного струму (DC) — це ключовий елемент безпеки у ланцюгах, де немає змінної напруги. Вони відключають живлення при короткому замиканні чи перевантаженні та витримують особливості роботи з постійним струмом. В умовах, коли струм не має нульового перетину, гасіння дуги вимагає спеціального технічного рішення. Саме тому DC-вимикачі мають посилені контактні групи, дугогасильні пристрої та більші повітряні зазори.

Такі автомати встановлюють у фотоелектричних системах, інверторних установках, зарядних станціях, блоках резервного живлення, на електротранспорті та в будь-яких системах постійного струму. Їх монтаж проводиться у щит металевий або металеві шафи, що мають відповідні сертифікати захисту.

Як обрати DC-вимикач: ключові параметри

Підбір вимикача залежить від особливостей проєкту:

• Номінальна напруга — від 24 до 1000 В DC.

• Номінальний струм — обирається з запасом, залежно від потужності навантаження.

• Кількість полюсів — 1P, 2P або 4P.

• Характеристика спрацювання — тип C або D.

• Струм короткого замикання — має перевищувати очікуване КЗ в мережі.

У СЕС потужністю 1–3 кВт частіше використовуються автомати на 32 А, 2P з типом C. У системах з індуктивним навантаженням доцільні автомати типу D.

Зверни увагу: AC-вимикачі не призначені для DC-мереж і можуть бути небезпечними. Також у DC-вимикачах критично важливо дотримуватись полярності.

Роль металевого щита та корпусу в безпеці

Електричні щити металеві відіграють не менш важливу роль, ніж сам автомат. Вони:

• захищають обладнання від перегріву;

• знижують ризик займання;

• витримують механічні навантаження;

• забезпечують вентиляцію;

• мають ступінь захисту IP30–IP65, залежно від умов експлуатації.

Для СЕС рекомендовані корпуси IP54–IP65. Для промислових зон — щиток розподільчий металевий з антикорозійним покриттям і замками.

Що радять фахівці LINA

Компанія LINA радить звернути увагу на вимикачі постійного струму брендів Zubr, ETI, Hager, які сертифіковані для використання в системах до 1000 В. Для монтажу на об’єктах найкраще обирати корпус модульний металевий від GEWISS, ABB, Schneider Electric.

Приклад з практики: на автомийці в Сумах встановлено DC-вимикач Zubr на 63 А в корпусі GEWISS із захистом IP65. Протягом 18 місяців експлуатації обладнання не вийшло з ладу, незважаючи на високу вологість і навантаження.

Типові помилки при монтажі

• використання AC-автомата в DC-мережі;

• монтаж у пластикових корпусах без вентиляції;

• недотримання полярності;

• корпус без запасу місця для майбутнього розширення;

• установка в умовах підвищеної вологості без належного IP-захисту.

Часті запитання (FAQ)

Чим DC-вимикач відрізняється від AC?
DC-вимикач не має природного обнулення струму, тому оснащується дугогасильними елементами.

Чи безпечно використовувати AC-автомат для DC?
Ні. Це небезпечно та не відповідає нормам. Може призвести до займання.

Навіщо металевий щит?
Забезпечує захист від перегріву, іскор, ударів, і відповідає нормам пожежної безпеки.

Чи потрібна вентиляція в щиті?
Так. Вона запобігає перегріву автомата і продовжує строк його служби.

Що обрати для СЕС?
Щит IP54–IP65 з порошковим покриттям, розрахований на високі температури.

Чому важливий запас модулів у корпусі?
Дає змогу легко дооснастити щит у майбутньому без повної заміни.

Які бренди найкращі?
Zubr, ETI, Hager — надійні та сертифіковані. Для щитів — GEWISS, ABB, Schneider.

Чи можлива доставка?
Так. LINA доставляє щити, корпуси й автомати по всій Україні.

Практичні поради

• Обирайте вимикач із маркуванням UDC.

• Для сонячних систем обирайте автомати до 1000 В із ступенем захисту IP54–IP65.

• Закладайте мінімум 20% вільного місця в корпусі.

• Ніколи не змішуйте AC і DC автомати в одній системі.

• Використовуйте лише сертифіковані металеві корпуси.
