Name: Гребінчаста шина 1PN 24 Модул 18 мм 80 А Schneider Electric A9XPC624
Brand: Schneider Electric
SKU: 00237722
Price: 1150.66 UAH
Availability: PreOrder

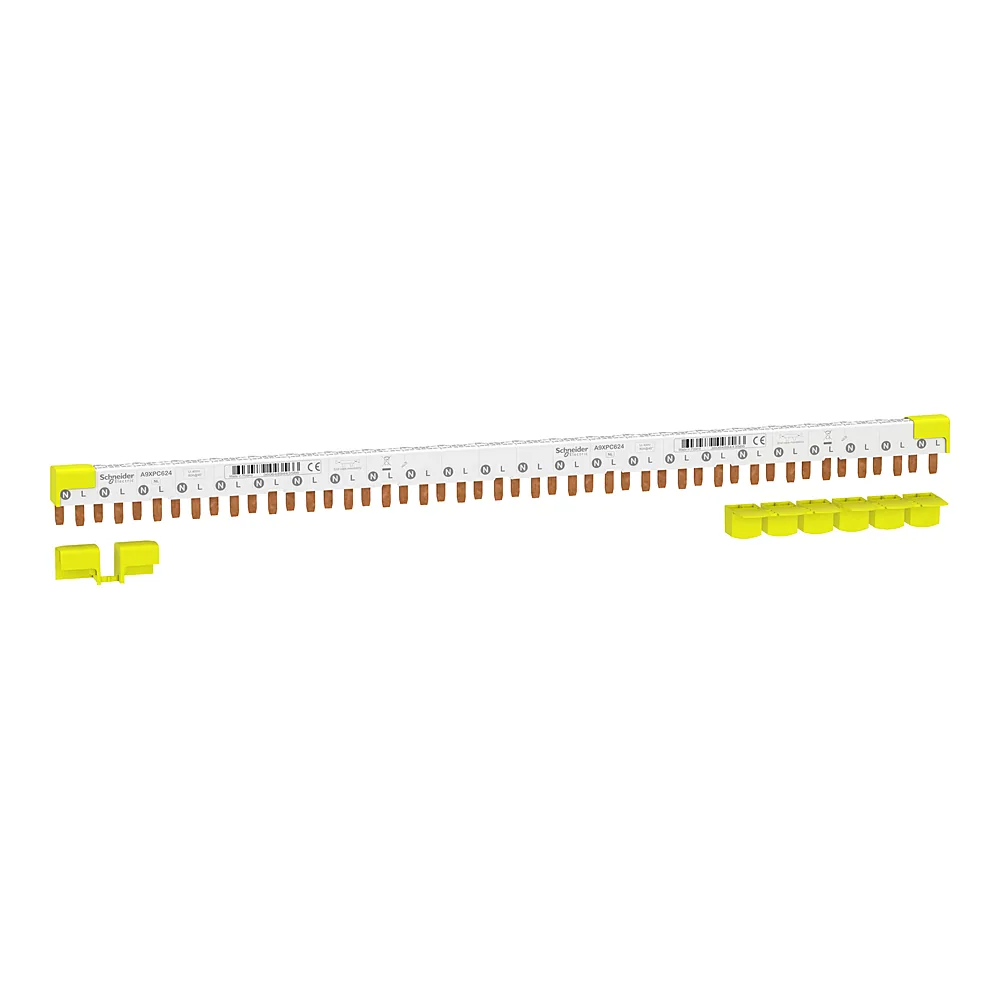

Гребінчаста шина 1PN 24 Модул 18 мм 80 А Schneider Electric A9XPC624

Фото ілюстративне — вигляд товару може відрізнятися.

1 150⁶⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 49,7 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 237722
Виробник: Schneider Electric
Артикул: A9XPC624
Тип виробу: Гребінчаста шина
Гребінчаста шина(36)
Перехідник
Шина(4)
Шина з'єднувальна(5)
Серія: Acti9
Кількість модулів: 24
12
24
48(2)
Номінальний струм: 80 А
80 А(13)
100 А(18)
125 А(4)
Колір: Білий (RAL 9003)
Білий (RAL 9003)(60)
Жовтий(7)
Сірий (RAL 7016)
Сірий (RAL 7035)(7)
Імпульсна витримувальна напруга Uimp: 4 кВ
Крок: 9 мм між фазою та нейтраллю

Усі характеристики

Код	00237722
Виробник	Schneider Electric
Артикул виробника	A9XPC624
Серія	Acti9
Випробування розжареним дротом	960 °C
Висота	32 мм
Глибина	27 мм
Ізоляція	Ізольований
Імпульсна витримувальна напруга Uimp	4 кВ
Кількість модулів	24
Кількість модулів Ш = 9 мм	48
Кількість штирів	24 пінів N + 1 Л
Колір	Білий (RAL 9003)
Конфігурація полюсів шини	1×1P + N
Країна виробництва	Польща
Крок	9 мм між фазою та нейтраллю
Маркування	N L
Місце встановлення	Верхній на клеми тунельного типу
Напруга ізоляції	400 В
Номінальна напруга	230 В AC
Номінальний струм	80 А
Опис фаз шини	1L + N
Сертифікація	IEC 60439-1
Спосіб кріплення	Горизонтальний
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	Acti9 C40, Acti9 C40 Vigi, Acti9 iC40, Acti9 iCV40, Acti9 IDc, Acti9 iDPN, Acti9 iDPN Vigi, Acti9 iID40, Acti9 Vigi iCG40, Multi9 N40, Multi9 N40 Vigi
Тип аксесуара	Аксесуар для підключення
Тип конектора	Клема
Ширина	434 мм
Вага	180 г

Опис

Гребінчаста шинка 1PN 24 модулі 18 мм 80A Schneider Electric (артикул A9XPC624) - це готовий блок для живлення фази та нейтралі в розподільчих щитах. Вона розрахована на 24 модулі та номінальний струм 80 А, що підходить для більшості побутових і комерційних мереж.

Переваги

24 модулі в одній шині - закриває цілий ряд щита, зменшує кількість з’єднань і час монтажу.
Номінал 80 А - витримує навантаження до 80 ампер без перегріву, за умови правильного перерізу кабелю.
Крок 9 мм між фазою та нейтраллю - точна відповідність до модульних автоматів серії Acti9.
Тип з’єднання PIN - штирі щільно входять у контактні гнізда, забезпечуючи надійний контакт без люфту.

Де застосовується

Побутові щити квартир і будинків - для ліній освітлення, розеток, кондиціонерів.
Комерційні об’єкти - офіси, магазини, невеликі виробничі приміщення з розподілом на групи.

Технічні особливості

Для профі: шина розрахована на монтаж на DIN-рейку, матеріал ізоляції жил - термостійкий пластик. Довжина 434 мм, кількість полюсів 1P+N - тобто окремий провідник для нейтралі. Це обов’язково, якщо ваші автомати мають окремий затискач N. Типова помилка - спроба використати шину з кроком 12 мм для автоматів Acti9: контакт буде нещільним, можливе іскріння. Перевірте, що ваші автомати мають крок 9 мм і сумісні з PIN-штирями.
