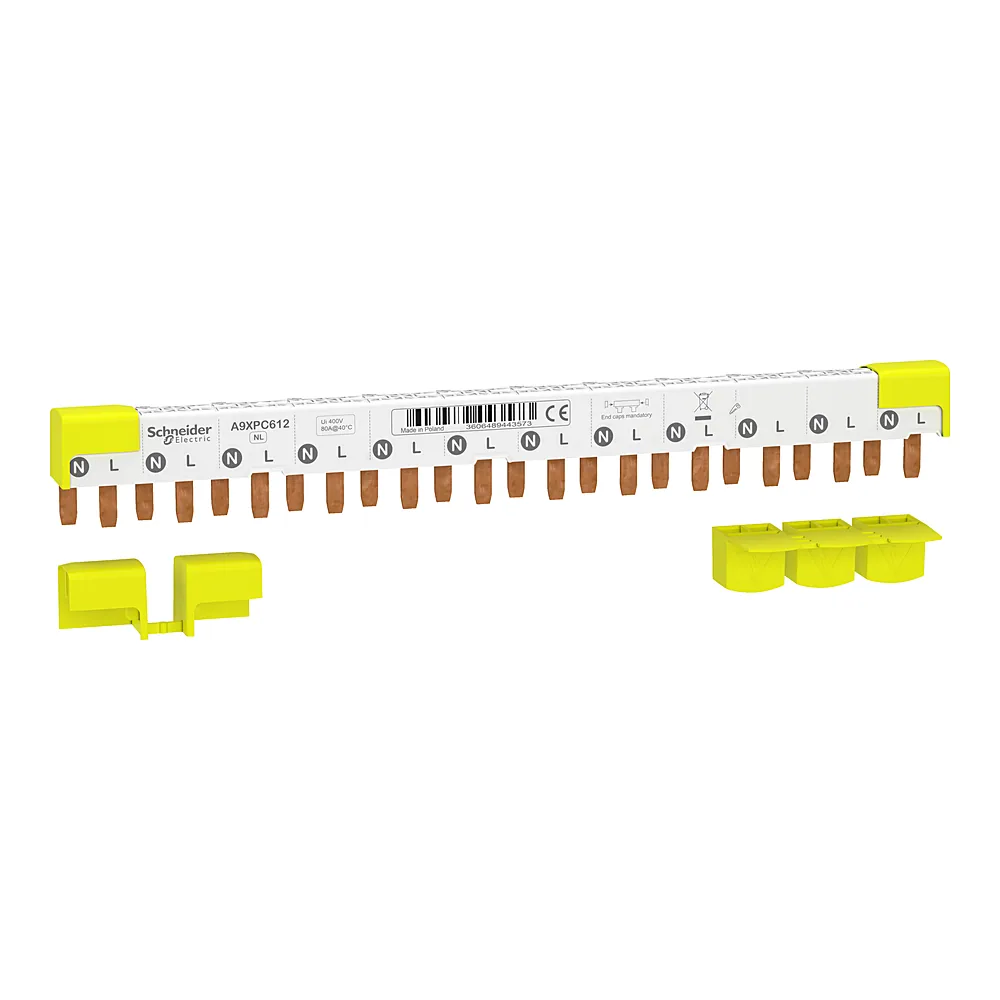

Гребінчаста шина 1P+N крок 9 мм 80 А 12 модулів Schneider Electric A9XPC612

Name: Гребінчаста шина 1P+N крок 9 мм 80 А 12 модулів Schneider Electric A9XPC612
Brand: Schneider Electric
SKU: 00186485
Price: 825.56 UAH
Availability: PreOrder

Код товару:

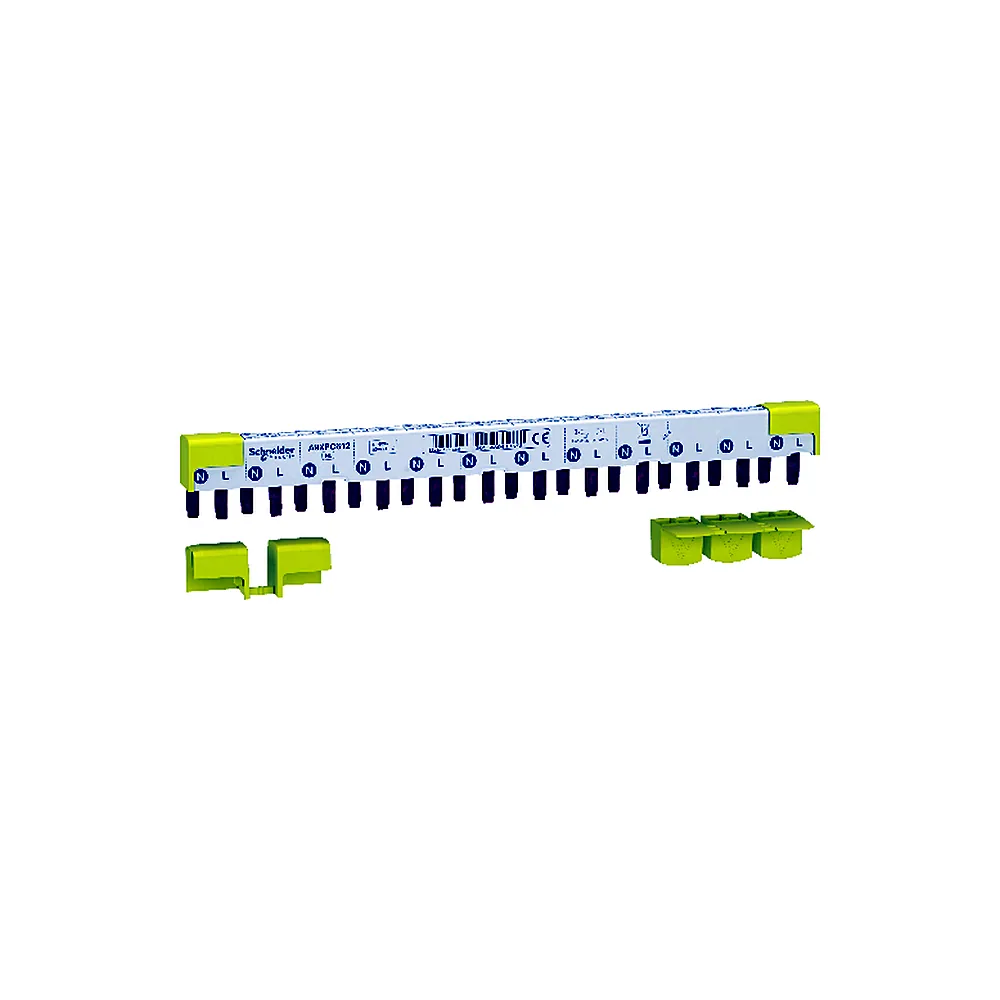

Фото ілюстративне — вигляд товару може відрізнятися.

825⁵⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 49,7 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 186485
Виробник: Schneider Electric
Артикул: A9XPC612
Тип виробу: Гребінчаста шина
Гребінчаста шина(36)
Перехідник
Шина(4)
Шина з'єднувальна(5)
Серія: Acti9
Кількість модулів: 12
12
24
48(2)
Номінальний струм: 80 А
80 А(13)
100 А(18)
125 А(4)
Колір: Білий (RAL 9003)
Білий (RAL 9003)(60)
Жовтий(7)
Сірий (RAL 7016)
Сірий (RAL 7035)(7)
Імпульсна витримувальна напруга Uimp: 4 кВ
Крок: 9 мм між фазою та нейтраллю

Усі характеристики

Код	00186485
Виробник	Schneider Electric
Артикул виробника	A9XPC612
Серія	Acti9
Випробування розжареним дротом	960 °C
Висота	32 мм
Глибина	27 мм
Ізоляція	Ізольований
Імпульсна витримувальна напруга Uimp	4 кВ
Кількість модулів	12
Кількість модулів Ш = 9 мм	24
Кількість штирів	12 пінів N + 1 Л
Колір	Білий (RAL 9003)
Конфігурація полюсів шини	1×1P + N
Країна виробництва	Польща
Крок	9 мм між фазою та нейтраллю
Маркування	N L
Місце встановлення	Верхній на клеми тунельного типу
Напруга ізоляції	400 В
Номінальна напруга	230 В AC
Номінальний струм	80 А
Опис фаз шини	1L + N
Сертифікація	IEC 60439-1
Спосіб кріплення	Горизонтальний
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	Acti9 C40, Acti9 C40 Vigi, Acti9 iC40, Acti9 iCV40, Acti9 IDc, Acti9 iDPN, Acti9 iDPN Vigi, Acti9 iID40, Acti9 Vigi iCG40, Multi9 N40, Multi9 N40 Vigi
Тип аксесуара	Аксесуар для підключення
Тип конектора	Клема
Ширина	218 мм
Вага	93 г

Опис

Шинка гребінка 1P+N крок 9 мм 80 А 12 модулів Schneider Electric A9XPC612 - це збірна шина типу штир (PIN) для підключення автоматичних вимикачів серії Acti9. Вона об'єднує фазу і нейтраль в одному виробі, що дозволяє акуратно розвести живлення на 12 модулів без зайвих перемичок.

Переваги

Одночасне підключення фази і нейтралі - шина розрахована на 1P+N, тому підходить для пристроїв з нейтральним провідником. Крок 9 мм між фазою і нейтраллю забезпечує сумісність з модульними автоматами.
Номінальний струм 80 А - витримує навантаження до 80 ампер, що достатньо для більшості побутових і комерційних груп.
12 модулів на одній шині - довжина 218 мм дозволяє закрити цілу лінійку з 12 однополюсних автоматів або диференціальних вимикачів.
Ізольовані жили - матеріал ізоляції входить до комплекту, тому шина безпечна при монтажі та експлуатації.

Де застосовується

Квартирні щитки - для розведення однофазних груп освітлення, розеток, кондиціонерів.
Невеликі офіси та магазини - там, де потрібно компактно підключити до 12 модулів на одну фазу з нейтраллю.

Технічні особливості

Шинка призначена для монтажу на DIN-рейку. Тип з'єднання - штир (PIN), що забезпечує надійний контакт з автоматами Acti9. Номінальний струм 80 А - це максимальний струм, який шина може пропускати без перегріву. Крок 9 мм між фазою і нейтраллю відповідає стандартним модульним пристроям. Важливо: шина підходить тільки для пристроїв з N-провідником, тому при виборі автомата переконайтеся, що він має нейтральний контакт. Типова помилка - спроба використати шину з автоматами без нейтралі, що призведе до неспрацювання захисту.
