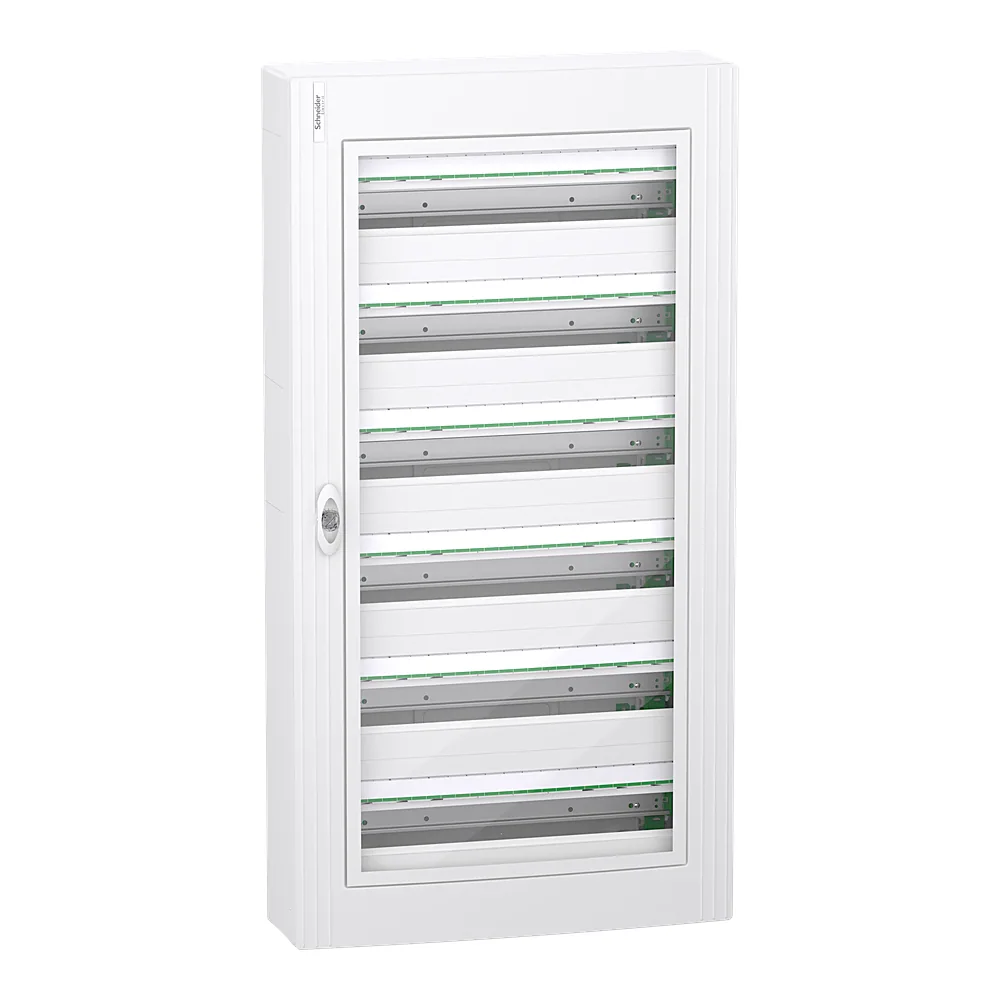

Модульний щит розподільчий навісний 6P 24 модулі прозорий двері XS Schneider Electric LVSXR624

Name: Модульний щит розподільчий навісний 6P 24 модулі прозорий двері XS Schneider Electric LVSXR624
Brand: Schneider Electric
SKU: 00242829
Price: 28137.41 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

28 137⁴¹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 242829
Виробник: Schneider Electric
Артикул: LVSXR624
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Prisma SeT S/XS
Кількість полюсів: 6P
Кількість модулів: 144
48
72(2)
96(2)
120
144(2)
Номінальний струм: 125 А
Ступінь захисту: IP40
Колір: Білий RAL 9003 (шафа, передня панель), безбарвний (двері)
Білий (RAL 9003)(48)
Білий RAL 9003 (передня панель), димчастий RAL 9003 (двері)(8)
Білий RAL 9003 (передня панель), напівпрозорий (двері)(12)
Білий RAL 9003 (шафа, передня панель), безбарвний (двері)(10)
Білий RAL 9003 (шафа, передня панель), димчастий (двері)(16)
Білий RAL 9003 (шафа), димчастий (двері)(2)
Прозорий зелений (двері), світлий сірий RAL 7035 (шафа)(34)
Сірий (RAL 7035)(5)
Кількість модулів шириною 18 мм на ряд: 24
2
4(6)
5(3)
6(3)
8(7)
12(34)
13(16)
18(28)
24(28)
Тип дверей: Прозорий
Тип корпусу: Розподільна шафа

Усі характеристики

Код	00242829
Виробник	Schneider Electric
Артикул виробника	LVSXR624
Серія	Prisma SeT S/XS
Випробування розжареним дротом	650 °C
Висота	Всього: 1050 мм
Внутрішня глибина	155 мм
Втрати потужності	100 Вт
Глибина	Всього: 168 мм
Діапазон робочих температур	-25...+60 °C
Знімні частини	DIN-рейка
Кабельний ввід	Вирізані пластини; знімні пластини; кабель або трубка; кабель-канал
Категорія перенапруги	2
Кількість клемних блоків	1 Земля з 72 випереджає; 1 Нейтральний з 84 випереджає
Кількість модулів	144
Кількість модулів Ш = 9 мм	288
Кількість модулів шириною 18 мм на ряд	24
Кількість полюсів	6P
Кількість рядів	6
Клас ізоляції	Клас II
Колір	Білий RAL 9003 (шафа, передня панель), безбарвний (двері)
Країна виробництва	Італія
Матеріал корпусу	Задня частина Металевий; Шафа Технопластичний; front plate Технопластичний; Двері скло
Монтажна панель	Без монтажної пластини
Напруга ізоляції	400 В
Номінальний струм	125 А
Розподільчий блок відводів	9×25 мм² + 63×4 мм² для Земля; 6 x (3×25 мм² + 11×4 мм²) для Нейтральний
Сегмент ринку	Житловий, невеликі будівлі
Сертифікація	IMQ
Ступінь захисту	IP40
Ступінь захисту IK	IK09
Тип блокування	Опція блокування клавіш
Тип дверей	Прозорий
Тип затискачів	Гвинтове з'єднання (Земля) , 9×6...25 мм²; Задвигаються (Земля) , 63×1,5...4 мм² (гнучкий); Задвигаються (Земля) , 63×6 мм² (жорсткий або багатожильний); Гвинтове з'єднання (Нейтральний) , 18×6...25 мм²; Задвигаються (Нейтральний) , 66×1,5...4 мм² (гнучкий); Задвигаються (Нейтральний) , 66×6 мм² (жорсткий або багатожильний)
Тип корпусу	Розподільна шафа
Тип монтажу	Поверхня
Тип передньої панелі	Модульний
Ширина	Всього: 550 мм
Din рейка	симетричний DIN
Вага	22,06 кг

Опис

Розподільчий щит навісний 6Р 24М з прозорими дверцятами XS Schneider Electric (арт. LVSXR624) - це пластиковий корпус для монтажу модульної автоматики. Він розрахований на 144 модулі (6 рядів по 24 модулі) і призначений для відкритої установки.

Переваги

Прозорі дверцята - дозволяють контролювати стан апаратури без відкривання щита, що знижує ризик випадкового дотику до струмоведучих частин.
Клас ізоляції II - подвійна ізоляція корпусу, тому заземлення корпусу не потрібне. Це спрощує монтаж у приміщеннях без контуру заземлення.
Ступінь захисту IP40 - захист від проникнення твердих предметів діаметром понад 1 мм, але не від води. Щит підходить для сухих внутрішніх приміщень.
Ударостійкість IK09 - корпус витримує механічні удари енергією до 10 Дж, що актуально для складів або майстерень.
Широкий діапазон температур - від -25 до +60 °C, тому щит можна експлуатувати в неопалюваних приміщеннях.

Де застосовується

В приватних будинках та квартирах для розподілу електроенергії на групи споживачів.
В комерційних об’єктах - офіси, магазини, невеликі виробничі цехи, де потрібен компактний розподільчий щит на 144 модулі.

Технічні особливості

Корпус відповідає стандартам ДСТУ та IEC. Внутрішній простір розрахований на монтаж модульних апаратів на DIN-рейки (рейки в комплекті). Ширина щита - 550 мм, висота - 1050 мм, глибина - 168 мм. Вага порожнього корпусу - 22 кг, тому при монтажі використовуйте надійні кріплення. Номінальна напруга - 400 В, що дозволяє використовувати щит у трифазних мережах. Клас ізоляції II - не потрібне заземлення. Дверцята прозорі, без замка - для швидкого доступу. У комплекті вже є заглушки, клемний блок заземлення та нейтралі, а також фурнітура для кріплення. Мінімальна глибина вбудованої монтажної коробки - 155 мм (якщо плануєте часткове втоплення).

Комплектація

У комплект поставки входять: корпус з дверцятами, DIN-рейки, заглушки, клемний блок заземлення, клемний блок нейтралі, фурнітура для кріплення. Монтажна панель не входить.
