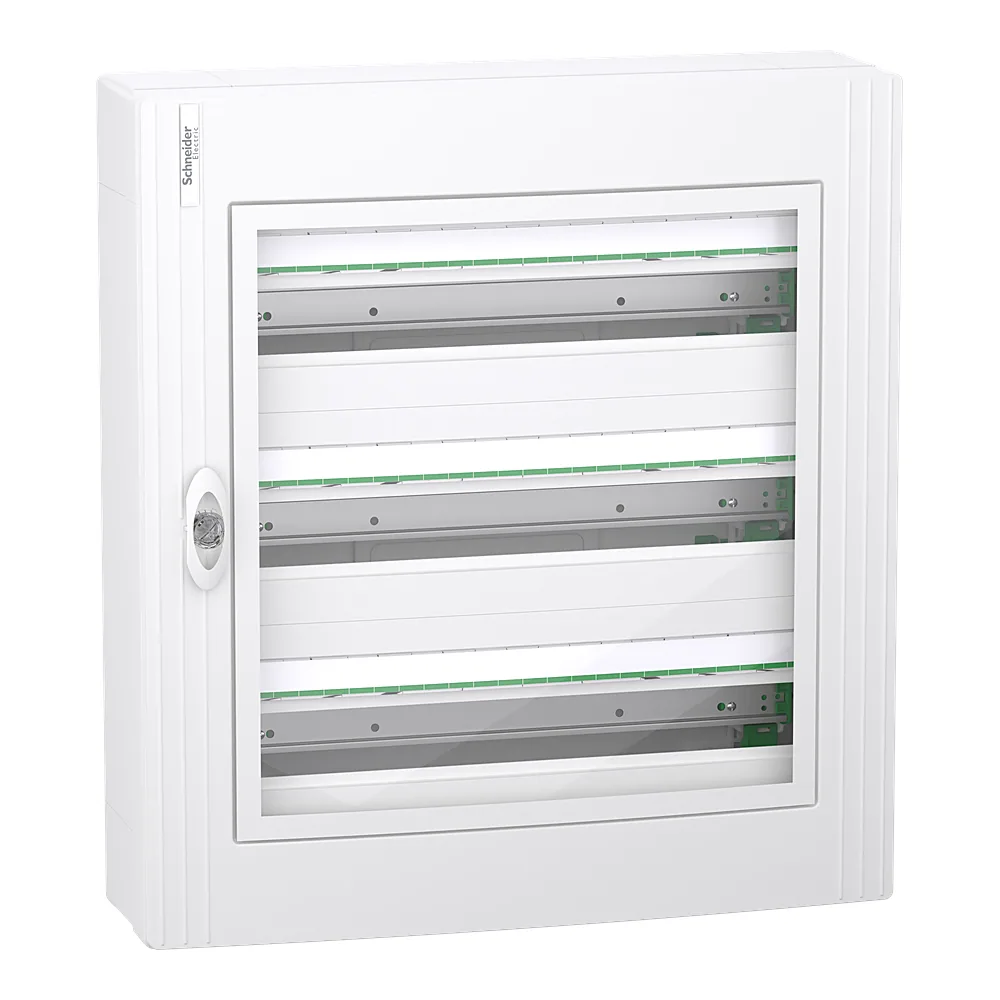

Модульний щит розподільчий навісний 3P 24 модулі прозорий двері XS Schneider Electric LVSXR324

Name: Модульний щит розподільчий навісний 3P 24 модулі прозорий двері XS Schneider Electric LVSXR324
Brand: Schneider Electric
SKU: 00242824
Price: 19158.68 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

19 158⁶⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 242824
Виробник: Schneider Electric
Артикул: LVSXR324
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Prisma SeT S/XS
Кількість полюсів: 3P
Кількість модулів: 72
48
72(2)
96(2)
120
144(2)
Номінальний струм: 125 А
Ступінь захисту: IP40
Колір: Білий RAL 9003 (шафа, передня панель), безбарвний (двері)
Білий (RAL 9003)(48)
Білий RAL 9003 (передня панель), димчастий RAL 9003 (двері)(8)
Білий RAL 9003 (передня панель), напівпрозорий (двері)(12)
Білий RAL 9003 (шафа, передня панель), безбарвний (двері)(10)
Білий RAL 9003 (шафа, передня панель), димчастий (двері)(16)
Білий RAL 9003 (шафа), димчастий (двері)(2)
Прозорий зелений (двері), світлий сірий RAL 7035 (шафа)(34)
Сірий (RAL 7035)(5)
Кількість модулів шириною 18 мм на ряд: 24
2
4(6)
5(3)
6(3)
8(7)
12(34)
13(16)
18(28)
24(28)
Тип дверей: Прозорий
Тип корпусу: Розподільна шафа

Усі характеристики

Код	00242824
Виробник	Schneider Electric
Артикул виробника	LVSXR324
Серія	Prisma SeT S/XS
Випробування розжареним дротом	650 °C
Висота	Всього: 600 мм
Внутрішня глибина	155 мм
Втрати потужності	76 Вт
Глибина	Всього: 168 мм
Діапазон робочих температур	-25...+60 °C
Знімні частини	DIN-рейка
Кабельний ввід	Вирізані пластини; знімні пластини; кабель або трубка; кабель-канал
Категорія перенапруги	2
Кількість клемних блоків	1 Земля з 38 випереджає; 1 Нейтральний з 56 випереджає
Кількість модулів	72
Кількість модулів Ш = 9 мм	144
Кількість модулів шириною 18 мм на ряд	24
Кількість полюсів	3P
Кількість рядів	3
Клас ізоляції	Клас II
Колір	Білий RAL 9003 (шафа, передня панель), безбарвний (двері)
Країна виробництва	Італія
Матеріал корпусу	Задня частина Металевий; Шафа Технопластичний; front plate Технопластичний; Двері скло
Монтажна панель	Без монтажної пластини
Напруга ізоляції	400 В
Номінальний струм	125 А
Розподільчий блок відводів	6×25 мм² + 32×4 мм² для Земля; 4 x (3×25 мм² + 11×4 мм²) для Нейтральний
Сегмент ринку	Житловий, невеликі будівлі
Сертифікація	IMQ
Ступінь захисту	IP40
Ступінь захисту IK	IK09
Тип блокування	Опція блокування клавіш
Тип дверей	Прозорий
Тип затискачів	Гвинтове з'єднання (Земля) , 6×6...25 мм²; Задвигаються (Земля) , 32×1,5...4 мм² (гнучкий); Задвигаються (Земля) , 32×6 мм² (жорсткий або багатожильний); Гвинтове з'єднання (Нейтральний) , 12×6...25 мм²; Задвигаються (Нейтральний) , 44×1,5...4 мм² (гнучкий); Задвигаються (Нейтральний) , 44×6 мм² (жорсткий або багатожильний)
Тип корпусу	Розподільна шафа
Тип монтажу	Поверхня
Тип передньої панелі	Модульний
Ширина	Всього: 550 мм
Din рейка	симетричний DIN
Вага	14,560 кг

Опис

Навісний розподільний щит Schneider Electric PrismaSet XS LVSXR324 - це пластиковий корпус на 72 модулі з прозорими дверцятами, призначений для відкритого монтажу. Він підходить для збирання групових розподільчих щитів у житлових і комерційних об'єктах.

Переваги

72 модулі в трьох рядах - достатньо для розміщення автоматів, УЗО, дифавтоматів і допоміжних пристроїв. Ширина 24 модульні відстані дозволяє використовувати стандартне обладнання.
Прозорі дверцята - ви можете бачити положення рубильників і індикацію, не відкриваючи щит. Це зручно при оперативному контролі.
Ступінь захисту IP40 та ударостійкість IK09 - корпус захищає внутрішнє обладнання від проникнення твердих частинок діаметром понад 1 мм і витримує механічні удари середньої сили.
Клас ізоляції II - не потребує заземлення корпусу, що спрощує монтаж і підвищує безпеку. Пластиковий корпус не проводить струм.
Повна комплектація - вже встановлені клемні блоки заземлення та нейтралі, заглушки для незадіяних модулів, фурнітура для кріплення. Не потрібно докуповувати додаткові аксесуари.

Де застосовується

У квартирних і будинкових електрощитах - для розподілу живлення на групи споживачів.
На невеликих виробничих об'єктах, в офісах, магазинах - де потрібен компактний і надійний щит відкритого типу.

Технічні особливості

Корпус розрахований на номінальну напругу 400 В. Монтаж здійснюється на DIN-рейку (входить до комплекту). Для підключення використовуються клемні блоки заземлення та нейтралі, які вже встановлені. Зверніть увагу: при монтажі в стіну мінімальна глибина вбудованої коробки має бути не менше 155 мм - це важливо при виборі місця установки. Діапазон робочих температур від -25 до +60 °C, тому щит придатний для неопалюваних приміщень. Вага 15 кг - враховуйте це при кріпленні на стіну. Прозорі дверцята дозволяють візуально контролювати стан автоматів без відкривання, але якщо ви плануєте встановлювати щит у приміщенні з підвищеною вологістю, зверніть увагу на ступінь захисту IP40 - він не розрахований на прямі бризки води.
