| Код | 00127375 |
| Виробник | Schneider Electric |

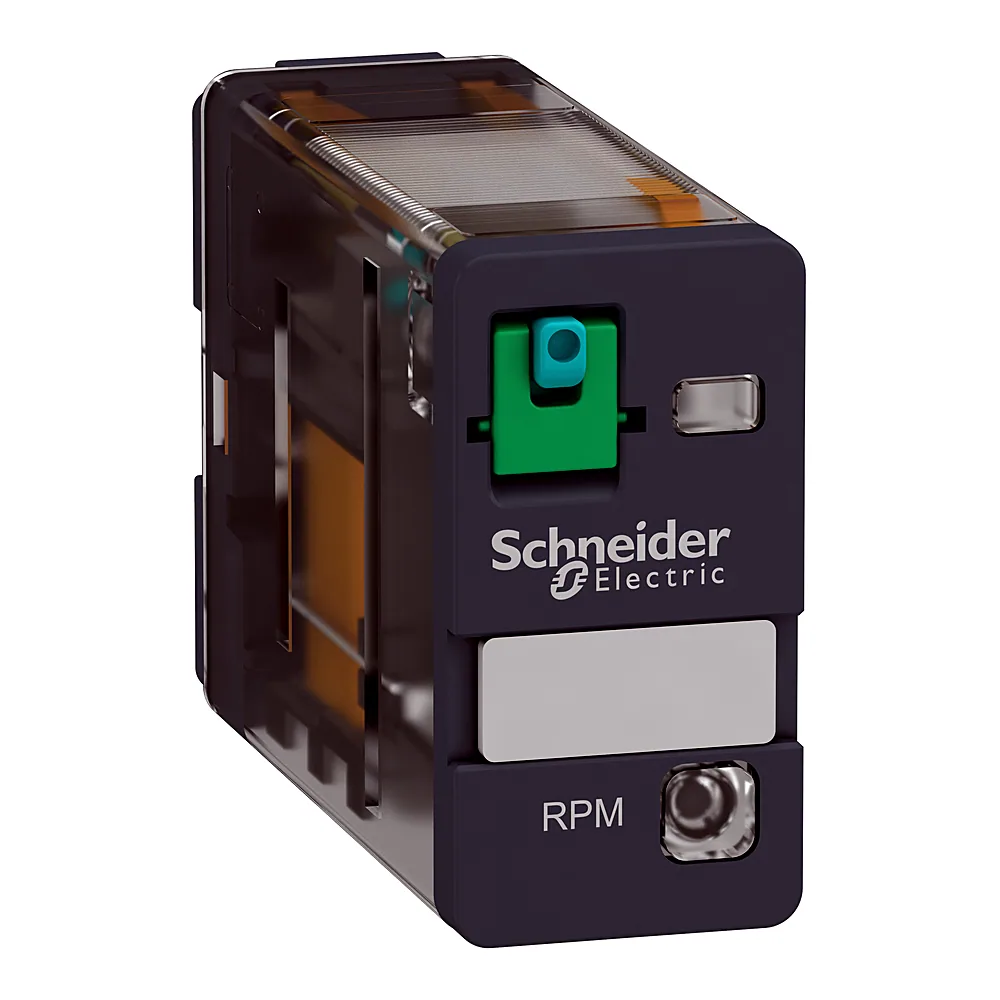

| Артикул виробника | RPM12JD |
| Серія | RELAYS |
| Вібростійкість | 3 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів в операції; 5 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів не в операції |
| Діапазон номінальної робочої напруги | 9,6...13,2 В ПОСТІЙНИЙ СТРУМ |
| Діапазон робочих температур | -40...+55 °C |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 1500 В змінний струм між контактами з мікро вимкнення ізоляція; 2000 В змінний струм між котушкою і контактом з посилена ізоляція |
| Імпульсна витримувальна напруга Uimp | 4 кВ |
| Інтегральний час | 20 мс при номінальній напрузі |
| Коефіцієнт використання | 20% |
| Країна виробництва | Китай |
| Максимальна комутаційна здатність | 3750 ВА; 420 Вт |
| Максимальна напруга комутації | 250 В відповідно до МЕК |
| Матеріал контактів | AgNi |
| Механічна зносостійкість | 10 000 000 циклів |
| Мінімальна комутаційна здатність | 170 мВт на 10 мА, 17 В |
| Напруга відпускання | >= 0,1 Uc ПОСТІЙНИЙ СТРУМ |
| Напруга ізоляції | 250 В |
| Напруга схеми керування | 12 В DC |
| Номінальний робочий струм | 15 А на 277 В (AC) відповідно до UL; 15 А на 28 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL; 15 А на 250 В (AC) нормально відкритий відповідно до МЕК; 15 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК; 7,5 А на 250 В (AC) нормально закритий відповідно до МЕК; 7,5 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК |
| Номінальний струм | 15 А |
| Опір котушки управління, Ом ±10% | 115 Ом на 20 °C +/- 10 % |
| Показники надійності | B10d = 100000 |
| Потужність споживання котушки керування | 1,1 В |
| Робоче положення | Будь-яка позиція |
| Світлодіодний індикатор стану | з |
| Сертифікація | CSA; EAC; UL |
| Струм навантаження | 15 А на 250 В змінний струм; 15 А на 28 В ПОСТІЙНИЙ СТРУМ |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP40 |
| Сумісність | RPM |
| Температура зберігання | -40...+85 °C |
| Тип керування | Кнопка перевірки з можливістю блокування |
| Тип контакту та з'єднання | 1 перемикаючий контакт |
| Ударостійкість | 15 gn для в дії; 30 gn для не працює |
| Умовний тепловий струм в оболонці | 15 А в -40...+55 °C |
| Форма контактів | Плоский |
| Час замикання і розмикання | 20 мс при номінальній напрузі |
| Частота комутацій (Увімк-Вимк/год) | <= 1200 циклів/год під навантаженням; <= 18000 циклів/год Холостий хід |
| Вага | 0,026 кг |
