Name: Теплове реле 7-10 А для LC1D09...D38 Schneider Electric LRD14
Brand: Schneider Electric
SKU: 00138603
Price: 2655.75 UAH
Availability: PreOrder

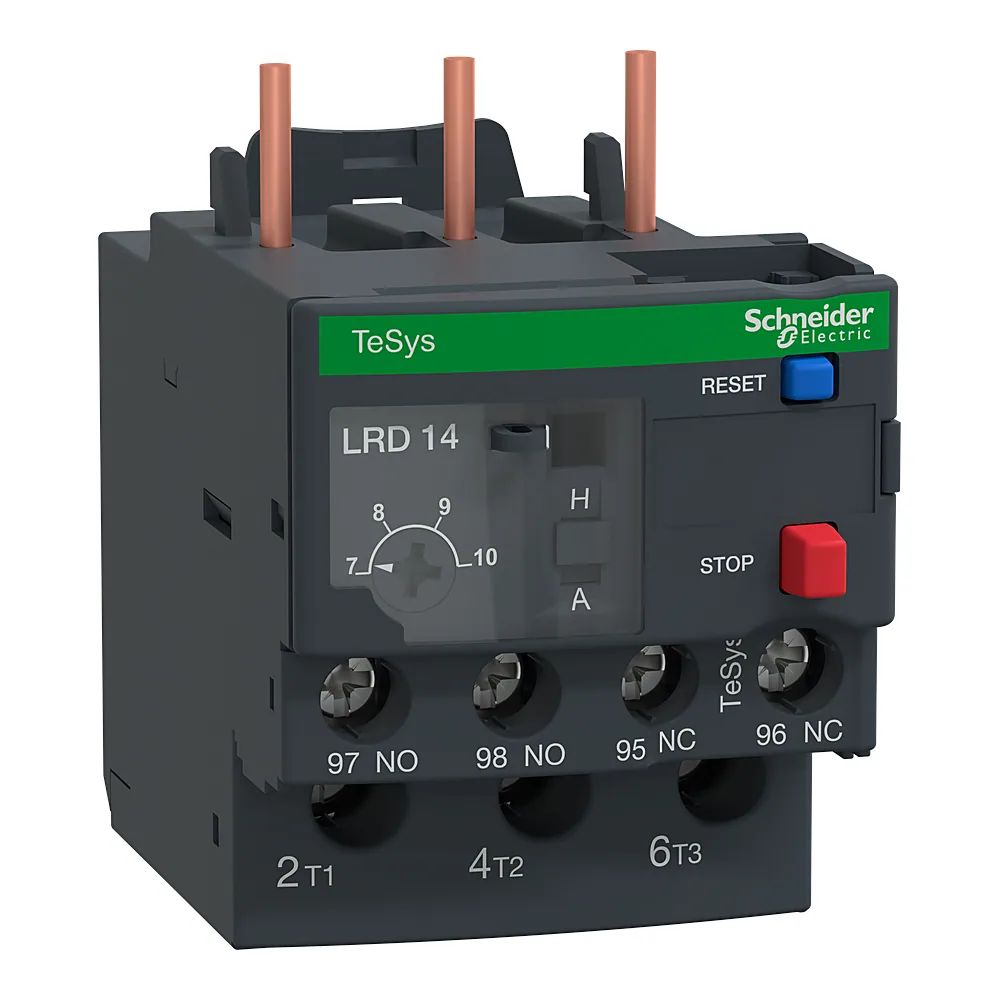

Теплове реле 7-10 А для LC1D09...D38 Schneider Electric LRD14

Фото ілюстративне — вигляд товару може відрізнятися.

2 655⁷⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 138603
Виробник: Schneider Electric
Артикул: LRD14
Тип виробу: Теплове реле
Електронне реле
Теплове реле(48)
Серія: TESYS DECA
Тип струму: AC/DC
Ступінь захисту: IP20
Межі регулювання теплового захисту: 7...10 А
0,4...0,63 А
0,63...1 А
1...1,6 А(2)
1,6...2,5 А
2,5...4 А(2)
4...6 А
5,5...8 А
7...10 А(2)
9...13 А(3)
12...18 А(4)
16...24 А(2)
17...25 А(4)
23...32 А(3)
30...38 А
30...40 А(3)
37...50 А(3)
48...65 А(3)
55...70 А(2)
62...80 А
63...80 А(2)
80...104 А
95...120 А
110...140 А

Усі характеристики

Код	00138603
Виробник	Schneider Electric
Артикул виробника	LRD14
Серія	TESYS DECA
Висота	66 мм
Вібро- та ударостійкість	Вібрації: 6 Гн; удари: 15 Гн за 11 мс
Глибина	70 мм
Діапазон робочих температур	-20...+60 °C
Діапазон температурної компенсації	-20...+60 °C
Електрична міцність ізоляції	1,89 кВ
Імпульсна витримувальна напруга Uimp	6 кВ
Кількість та вид додаткових контактів	1NO+1NC
Клас спрацьовування	10A
Кліматична стійкість	відповідно до IACS E10
Країна виробництва	Франція
Межі регулювання теплового захисту	7...10 А
Момент затягування	1,7 Н·м
Монтажна опора	Пластина, зі спеціальними аксесуарами; рейка, зі спеціальними аксесуарами; під контактор
Напруга ізоляції	690 В
Номінальна напруга	690 В AC
Номінальний робочий струм	3 А на 120 В AC-15 для схема сигналізації; 0,22 А на 125 В DC-13 для схема сигналізації
Номінальний струм запобіжника	4 А gG
Поріг спрацювання теплового захисту	1,14 +/- 0,06 Ir відповідно до МЕК 60947-4-1
Сертифікація	ATEX INERIS; BV; CCC; CSA; DNV-GL; EAC; IEC; LROS (Lloyds реєстр судноплавства); RINA; UKCA; UL
Ступінь захисту	IP20
Сумісність	LRD
Температура зберігання	-60...+70 °C
Тип затискачів	ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² Твердий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1,5...10 мм² гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1...4 мм² гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1...6 мм² Твердий без кабельного наконечника
Тип керування	Блакитний Кнопковий вимикач скидання; червоний Кнопковий вимикач зупинка
Тип струму	AC/DC
Умовний тепловий струм у відкритому виконанні	5 А
Частота	0...400 Гц
Чутливість до обриву фази	струм відключення 130 % від Ir на двох фазах, остання на 0
Ширина	45 мм
Вага	0,124 кг

Опис

Теплове реле 7-10А для LC1D09...D38, Schneider Electric (арт. LRD14) - це біметалеве реле серії TeSys LRD, яке захищає двигун від перевантаження. Воно кріпиться безпосередньо на контактор і не потребує додаткових з'єднань.

Переваги

Діапазон регулювання 7-10 А - дає змогу точно налаштувати захист під конкретний двигун.
Сумісність із контакторами LC1D09…D38 - моделі на 9, 12, 18, 25, 32 та 38 А.
Додаткові контакти 1НВ + 1НЗ - для сигналізації спрацювання та керування ланцюгом.
Оригінальне виробництво Schneider Electric (Франція) - гарантія 18 місяців.

Де застосовується

У побутових щитах для захисту однофазних і трифазних двигунів невеликої потужності.
На промислових об'єктах - у шафах керування насосами, вентиляторами, компресорами.

Технічні особливості

Реле встановлюється безпосередньо на контактор Schneider Electric серії LC1D - жодних додаткових дротів. Діапазон регулювання струму - 7-10 А. Номінальний струм контактора, на який воно розраховане, може бути 9, 12, 18, 25, 32 або 38 А. Контакти сигналізації: один нормально відкритий (НВ) і один нормально закритий (НЗ). Ключовий момент: обирайте реле так, щоб номінальний струм двигуна потрапляв у діапазон регулювання, інакше захист не спрацює вчасно.
