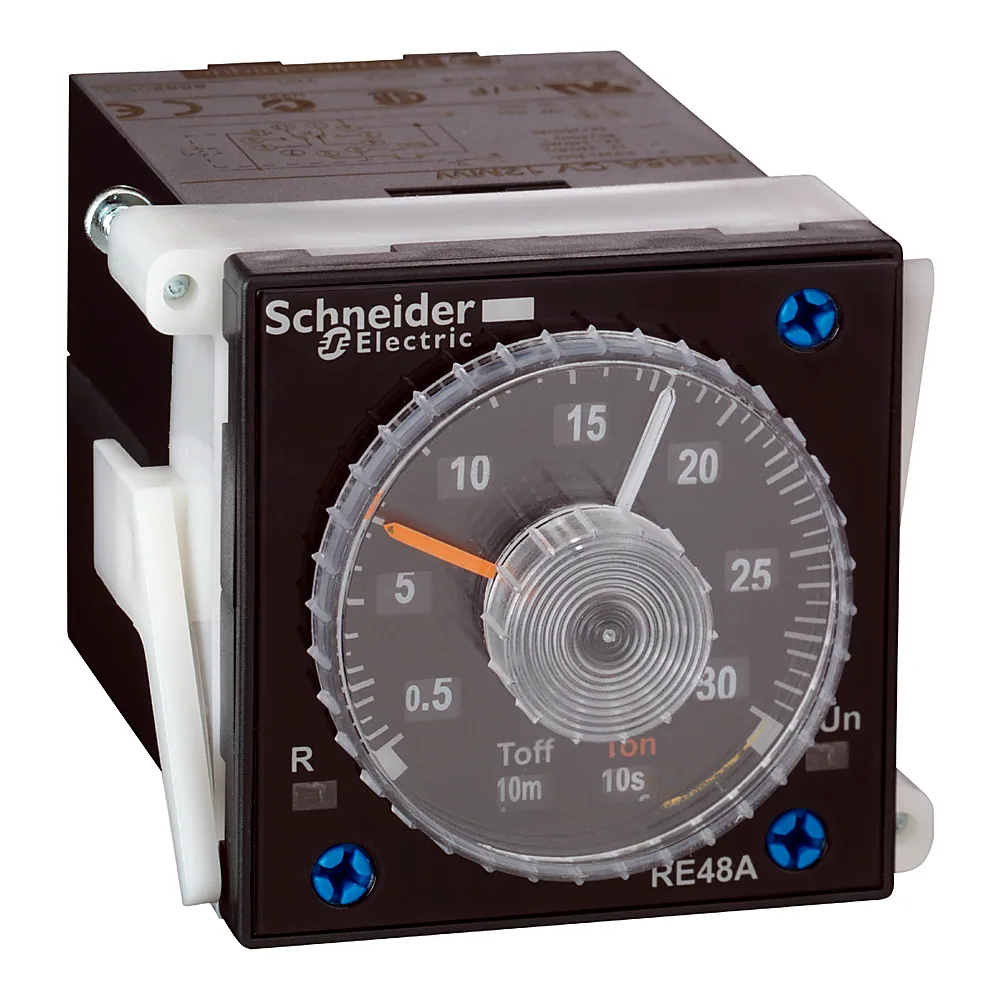

| Код | 00159967 |
| Виробник | Schneider Electric |
| Артикул виробника | RE48ACV12MW |
| Серія | Таймери |
| Вихідна напруга | 240 В на 5 А AC-12; 30 В на 2 А DC-13; 240 В на 1,5 А AC-15 |
| Вібростійкість | 0,35 мм (f= 10...55 Гц) |
| Вплив відносної вологості | +/- 0,05 %/%RH of the maximum setting value відповідно до МЕК 61812-1 |
| Вплив напруги живлення | +/- 0,2 %/В від максимального значення налаштування на 48...240 В; +/- 1 %/В від максимального значення налаштування на 24...48 В |
| Діапазон витримки часу | 0,2...12 хв; 5...300 с; 0,02...1,2 с; 0,5...30 хв; 5...300 год; 0,2...12 год; 0,2...12 с; 0,5...30 с; 2...120 с; 0,05...3 с; 2...120 хв; 5...300 хв; 0,5...30 год; 2...120 год |
| Діапазон робочих напруг AC | 0,85...1,1 Us змінний струм; 0,9...1,1 Us постійний струм |
| Діапазон робочих температур | -20...+50 °C |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 1 кВ |
| Електромагнітна емісія | клас B 0,15...30 MHz відповідно до EN 55022 (EN 55011 група 1) |
| Захист від ураження електричним струмом | 4 кВ клас III відповідно до МЕК 60664-1; 4 кВ клас III відповідно до МЕК 61812-1 |
| Інтегральний час | 25 мс після зняття напруги |
| Коефіцієнт навантаження | 100% |
| Країна виробництва | Індонезія |
| Максимальна напруга комутації | 250 В змінний/постійний струм |
| Максимальний струм перемикання | 5 А |
| Маркування | CE |
| Матеріал корпусу | Самозатухаючий |
| Механічна зносостійкість | 30 000 000 циклів |
| Мінімальна тривалість імпульсу | 20 мс |
| Мінімальний струм перемикання | 100 мА |
| Місцева сигналізація | Для стан вихідного реле 1 світлодіод (жовтий); для блимає: реле увімкнене, триває відлік часу Світлодіодний індикатор (зелений); для постійно: реле увімкнене, відлік часу не ведеться Світлодіодний індикатор (зелений) |
| Монтажна опора | Основа встановлена: розетка; кріплення на панель: постачається разом із виробом |
| Номінальна напруга | 24...240 В AC/DC |
| Номінальний струм | 5 А |
| Повторюваність | +/- 0,2 % від максимального значення налаштування відповідно до МЕК 61812-1 |
| Розмір передньої панелі | 48×48 мм |
| Сертифікація | EN 50081-1/2; EN 50082-1/2; IEC 60669-2-3; IEC 61812-1; 73/23/EEC; 89/336/EEC; 93/68/EEC |
| Споживана потужність | 0,5 В на 24 В; 1,7 В на 240 В |
| Стійкість до електромагнітного поля | 10 В/м 26 МГц - 1 ГГц відповідно до МЕК 61000-4-3 рівень 3 |
| Стійкість до електростатичного розряду | 6 кВ в контакті відповідно до МЕК 61000-4-2 рівень 3; 8 кВ в повітрі відповідно до МЕК 61000-4-2 рівень 3 |
| Стійкість до імпульсних перенапруг | 1 кВ Диференційний режим відповідно до МЕК 61000-4-5 рівень 3; 2 кВ Звичайний режим відповідно до МЕК 61000-4-5 рівень 3 |
| Стійкість до кондуктивних завад | 10 В (0,15...80 MГц) відповідно до МЕК 61000-4-6 рівень 3 |
| Стійкість до коротких перерв живлення | 10 мс |
| Стійкість до провалів напруги | 30 % / 10 мс відповідно до МЕК 61000-4-11; 60 % / 100 ms відповідно до МЕК 61000-4-11; 95 % / 5 с відповідно до МЕК 61000-4-11 |
| Стійкість до швидких перехідних процесів | 2 кВ відповідно до IEC 61000-4-4 level 4 (ємнісний з'єднувальний затискач); 4 кВ відповідно до IEC 61000-4-4 level 4 (прямий) |
| Ступінь захисту | IP40 (корпус), IP50 (передня панель) |
| Сумісність | RE48 |
| Температура зберігання | -40...+70 °C |
| Температурний дрейф | +/- 0,02 %/ °C від максимального встановленого значення відповідно до МЕК 61812-1 |
| Тип виходу | Релейний |
| Тип дискретного виходу | Реле |
| Тип електричного з'єднання | Втичний додатковий клемний блок 11 контакт(и) |
| Тип затискачів | Гвинтовий |
| Тип керування | Селекторний перемикач Лицьова панель |
| Тип контакту та з'єднання | 2 перемикаючі контакти синхронізовані контакти, AgNi (без кадмію); 2 перемикаючі контакти |
| Точність уставки часу | +/- 5 % від повної шкали на 25 °C відповідно до МЕК 61812-1 |
| Функції витримки часу | L, Li; асиметричне миготіння |
| Час зупинки | 55 мс |
| Ширина | 48 мм |
| Вага | 0,14 кг |
| Відносна вологість | 93 % (без конденсації) |
