| Код | 00262300 |
| Виробник | Schneider Electric |

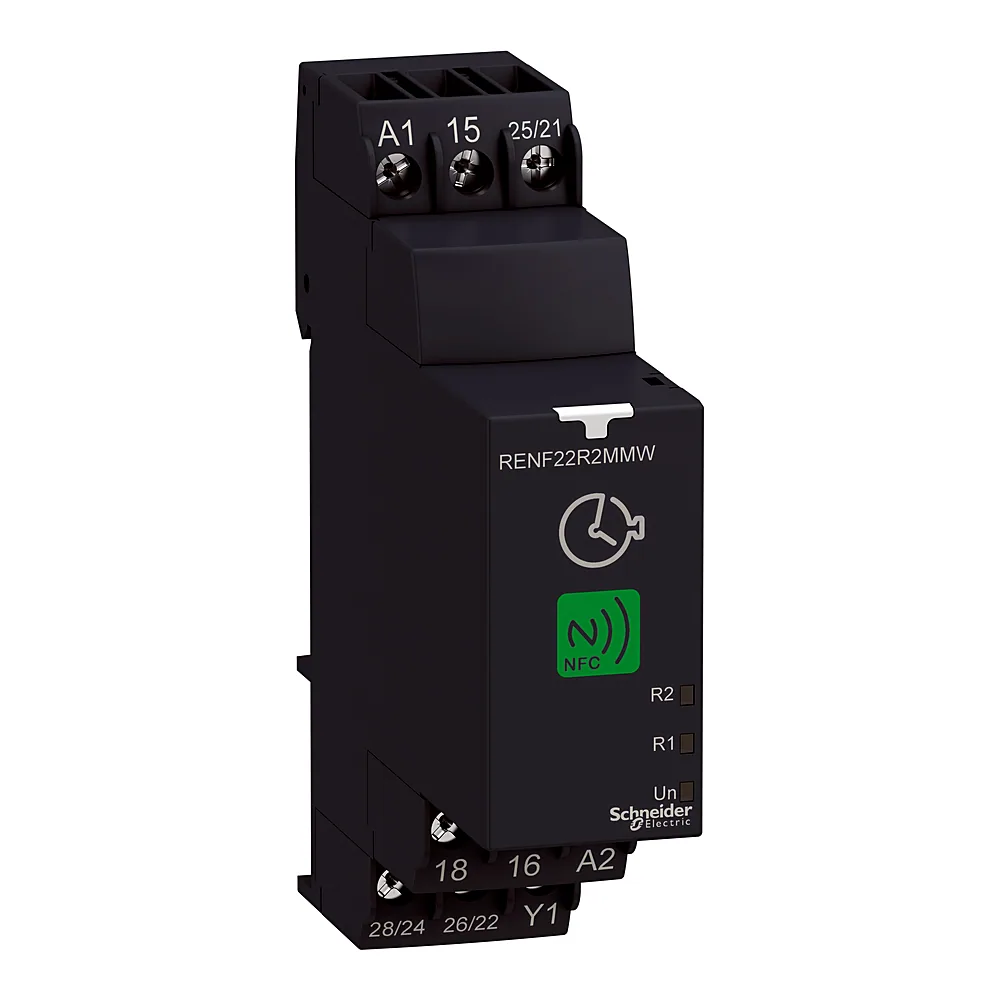

| Артикул виробника | RENF22R2MMW |
| Серія | Таймери |
| Виконання EMC | тест на стійкість до електростатичного розряду - test level: 6 кВ рівень 3 (контактний розряд) conforming to МЕК 61000-4-2; тест на стійкість до електростатичного розряду - test level: 8 кВ рівень 3 (вихлоп) conforming to МЕК 61000-4-2; тест на стійкість до швидких перехідних процесів - test level: 1 кВ рівень 3 (ємнісний з'єднувальний затискач) conforming to МЕК 61000-4-4; тест на стійкість до швидких перехідних процесів - test level: 2 кВ рівень 3 (прямий контакт) conforming to МЕК 61000-4-4; тест на стійкість до перенапруги - test level: 1 кВ рівень 3 (диференціальний режим) conforming to МЕК 61000-4-5; тест на стійкість до перенапруги - test level: 2 кВ рівень 3 (Загальний режим) conforming to МЕК 61000-4-5; тест на стійкість до випромінювання РЧ е/м поля - test level: 10 В рівень 3 (0,15...80 MГц) conforming to МЕК 61000-4-6; тест на стійкість до електромагнітного поля - test level: 10 В/м рівень 3 (80 МГц...1 ГГц) conforming to МЕК 61000-4-3; Стійкість до короткочасних зникнень та провалів - test level: 30 % (500 мс) conforming to МЕК 61000-4-11; Стійкість до короткочасних зникнень та провалів - test level: 100 % (20 м/с) conforming to МЕК 61000-4-11; Випромінювання клас B conforming to EN 55022; Емісії клас А conforming to EN 55022; тест на стійкість до електромагнітного поля - test level: 3 В/м рівень 2 (1,4 ГГц...2 ГГц) conforming to МЕК 61000-4-3; тест на стійкість до електромагнітного поля - test level: 1 В/м рівень 1 (2...2,7 ГГц) conforming to МЕК 61000-4-3 |
| Вібростійкість | 20 м/с² (f= 10...150 Гц) |
| Вплив напруги живлення | +/- 0,2 %/В |
| Вхідна напруга | <= 2,4 В |
| Діапазон витримки часу | 0,05 s...999 h |
| Діапазон робочих напруг AC | 0,85...1,1 Un |
| Діапазон робочих температур | -20...+60 °C |
| Доступна функція | A- Реле затримки увімкнення живлення-2 перемикаючі контакти; В- Реле затримки увімкн. і вимкн. з керуючим сигналом-2 перемикаючі контакти; Ad - реле з імпульсною затримкою з керуючим сигналом-2 перемикаючі контакти; Ah- Pulse delayed relay (single cycle) w/ control signal-2 перемикаючі контакти; Ak- Asymmetrical on-delay and off -delay relay w/ control signal-2 перемикаючі контакти; At- Power on-delay relay w/ pause/summation (Y1)-2 перемикаючі контакти; B- Одноінтервальне реле з керуючим сигналом-2 перемикаючі контакти; Bw- Подвійне інтервальне реле з керуючим сигналом-2 перемикаючі контакти; C- Реле затримки вимкнення з сигналом керування-2 перемикаючі контакти; Симетричне миготливе реле (пуск. імпульс вимкн.)-2 перемикаючі контакти; Di- Симетричне миготливе реле (пусковий імпульс увімк.)-2 перемикаючі контакти; Dt- Symmetrical flashing relay (starting pulse-off) w/ pause/summation (Y1)-2 перемикаючі контакти; Dit- Symmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)-2 перемикаючі контакти; H- Інтервальне реле-2 перемикаючі контакти; Ht- Інтервальне реле з паузою/підсумовуванням (Y1)-2 перемикаючі контакти; Li- Асиметричне миготливе реле (пусковий імпульс)-2 перемикаючі контакти; Lt- Asymmetrical fl ashing relay (starting pulse-off) w/ pause/summation (Y1)-2 перемикаючі контакти; Lit- Asymmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)-2 перемикаючі контакти; N- Захисне реле-2 перемикаючі контакти; O- реле безпеки із затримкою спрацьовування-2 перемикаючі контакти; P- реле затримки з фіксованою довжиною імпульсу-2 перемикаючі контакти; Pt- Pulse delayed relay w/ fixed pulse length and pause/summation-2 перемикаючі контакти; Qt - реле зірка-трикутник (2 вих CO з розділ. загальним)-2 перемикаючі контакти; Qtt- Star-delta relay (2 CO outputs w/ split common) w/ pause/summation (Y1)-2 перемикаючі контакти; TI - Бістабільне реле з увімкненим сигналом керування-2 перемикаючі контакти; Tt- Retriggerable bistable relay w/ control sign |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 2,5 кВ для 1 мА/1 хвилина на 50 Гц з між вих. реле і джерелом живл. з базовою ізоляцією; з базова ізоляція |
| Імпульсна витримувальна напруга Uimp | 5 кВ |
| Інтегральний час | 120 мс після зняття напруги |
| Категорія перенапруги | 3 |
| Комутаційна здатність | 2000 В·А |
| Країна виробництва | Німеччина |
| Максимальна довжина лінії | 10 мм |
| Максимальна затримка зворотного зв'язку | 100 мс |
| Максимальна напруга комутації | 250 В |
| Максимальна робоча частота | 13,56 МГц |
| Максимальний струм | 8 А |
| Матеріал корпусу | Самозатухаючий |
| Механічна зносостійкість | 10 000 000 циклів |
| Мінімальна тривалість імпульсу | 100 мс з паралельним навантаженням; 60 мс Холостий хід |
| Мінімальний струм перемикання | 10 мА |
| Місцева сигналізація | Un, зелений світлодіод: (постійний) для Живлення увімкнено; R1, жовтий світлодіод: (постійний) для реле увімкнено; R2, жовтий світлодіод: (постійний) для реле увімкнено; сполучення, зелений світлодіод: (постійний) для стан зв'язку; Un, зелений світлодіод: (швидке миготіння) для режим діагностики; R1, жовтий світлодіод: (миготливий) для триває відлік часу; R2, жовтий світлодіод: (миготливий) для триває відлік часу |
| Момент затягування | 0,6...1 Н·м |
| Монтажна опора | DIN-рейка |
| Номінальна напруга | 24...240 В AC/DC |
| Номінальна потужність | 0,0002 мВт |
| Номінальний струм | 5 А |
| Опір ізоляції | 100 МОм |
| Повторюваність | +/- 0,2 % для 10 с ... 999 год діапазон затримки часу; +/- 0,5 % для 100 мс ... 10 с діапазон затримки часу; +/- 0,7 % для 50...100 ms діапазон затримки часу |
| Показники надійності | MTTFd = 227,5 років 100 % робочий цикл безперервного режиму роботи при 30 °C |
| Програмне забезпечення | Zelio NFC (можна завантажити з Google Play) |
| Робоче положення | Довільне |
| Сертифікація | CCC; CE; CSA; DNV-GL; EAC; KC; UL |
| Споживана потужність | 3 В·А на 240 В змінний струм |
| Стійкість до коротких перерв живлення | 10 мс |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP40 (корпус), IP40 (передня панель), IP20 (клеми) |
| Сумісність | Мобільний пристрій з підтримкою NFC |
| Температура зберігання | -40...+70 °C |
| Температурний дрейф | +/- 0,05 %/ °C |
| Тип виходу | Релейний |
| Тип дискретного виходу | Реле |
| Тип затискачів | Гвинтовий |
| Тип контактів | 2 перемикаючі контакти; 2 перемикаючі контакти синхронізований контакт, без кадмію; 1 перемикаючий контакт часовий і миттєвий контакт, без кадмію |
| Точність уставки часу | +/- 1 % для 1...999 год діапазон затримки часу на 25 °C; +/- 2 % для 1...3600 s діапазон затримки часу на 25 °C; +/- 20 мс для 100 мс ... 10 с діапазон затримки часу на 25 °C; +/- 30 ms для 50...100 ms діапазон затримки часу на 25 °C |
| Ударостійкість | 15 gn не працює для 11 мс; 5 gn в дії для 11 мс |
| Функції витримки часу | Затримка увімкнення живлення; on-delay та off-delay; затримка імпульсу; асиметрична затримка увімкнення та вимкнення; інтервал; вимкнення з затримкою; симетричне миготіння; запобіжник; зірка-трикутник; асиметричне миготіння; бістабільний |
| Частота | 50...60 Гц +/- 5 % |
| Ширина | 22,5 мм |
| Вага | 0,0904 кг |
| Відносна вологість | 95 % при 25...55 °C |
