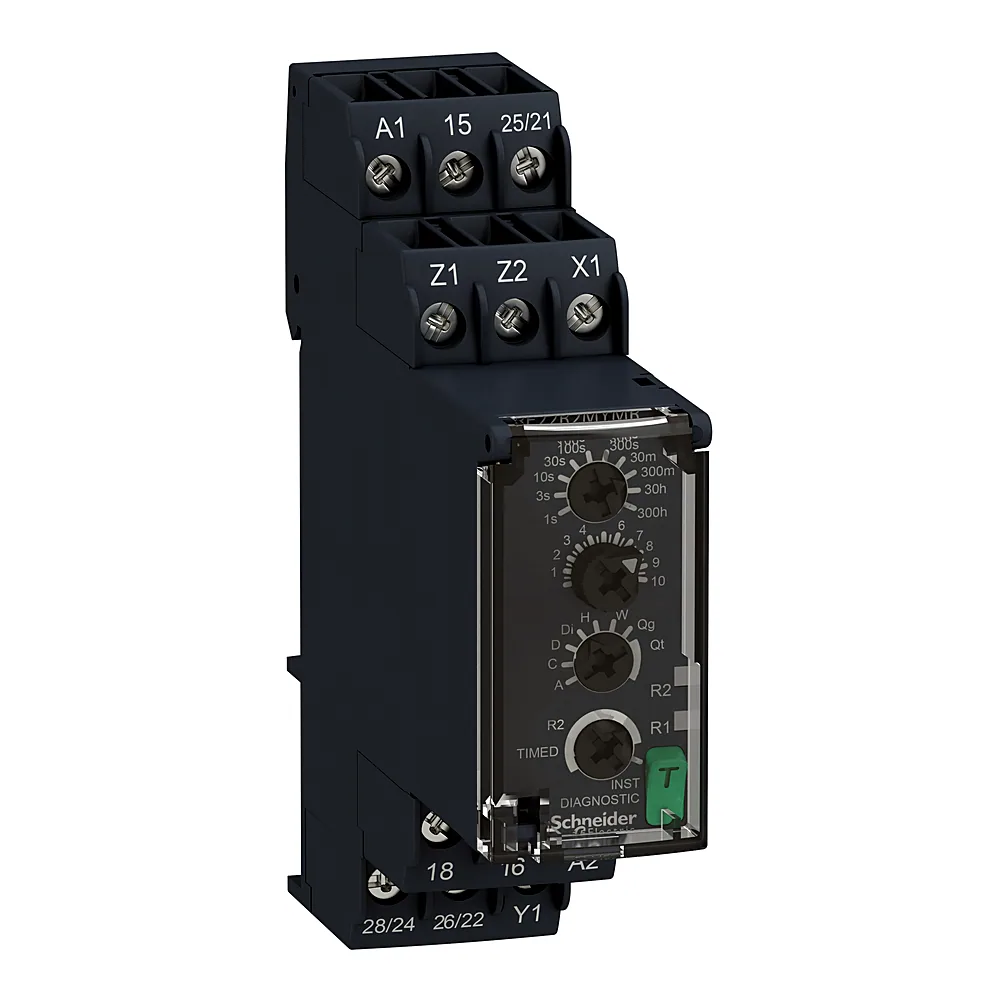

| Код | 00120634 |
| Виробник | Schneider Electric |
| Артикул виробника | RE22R2MYMR |
| Серія | Таймери |
| Виконання EMC | тест на стійкість до швидких перехідних процесів - test level: 1 кВ рівень 3 (ємнісний з'єднувальний затискач) conforming to МЕК 61000-4-4; тест на стійкість до перенапруги - test level: 1 кВ рівень 3 (диференціальний режим) conforming to МЕК 61000-4-5; тест на стійкість до перенапруги - test level: 2 кВ рівень 3 (Загальний режим) conforming to МЕК 61000-4-5; електростатичний розряд - test level: 6 кВ рівень 3 (контактний розряд) conforming to МЕК 61000-4-2; електростатичний розряд - test level: 8 кВ рівень 3 (вихлоп) conforming to МЕК 61000-4-2; тест на стійкість до випромінювання РЧ е/м поля - test level: 10 В/м рівень 3 (80 МГц...1 ГГц) conforming to МЕК 61000-4-3; наведені радіочастотні збурення - test level: 10 В рівень 3 (0,15...80 MГц) conforming to МЕК 61000-4-6; швидкі перехідні імпульси - test level: 2 кВ рівень 3 (прямий контакт) conforming to МЕК 61000-4-4; Стійкість до короткочасних зникнень та провалів - test level: 30 % (500 мс) conforming to МЕК 61000-4-11; Стійкість до короткочасних зникнень та провалів - test level: 100 % (20 м/с) conforming to МЕК 61000-4-11 |
| Вібростійкість | 20 м/с² (f= 10...150 Гц) |
| Вплив напруги живлення | +/- 0,2 %/В |
| Вхідна напруга | <= 2,4 В |
| Діапазон витримки часу | 3...30 хв; 30...300 хв; 0,3...3 с; 3...30 год; 10...100 с; 1...10 с; 0,05...1 с; 30...300 с; 30...300 год; 3...30 с |
| Діапазон робочих напруг AC | 0,85...1,1 Us |
| Діапазон робочих температур | -20...+60 °C |
| Доступна функція | A- Реле затримки увімкнення живлення-2 перемикаючі контакти; Реле затримки увімкнення з паузою/підсумовуванням (X1)-2 перемикаючі контакти; Aw- Power on-delay relay w/ retrigger/restart-2 перемикаючі контакти; C- Реле затримки вимкнення з сигналом керування-2 перемикаючі контакти; Ct- Off-delay relay w/ control signal and pause/summation-2 перемикаючі контакти; Симетричне миготливе реле (пуск. імпульс вимкн.)-2 перемикаючі контакти; Dt- Symmetrical flashing relay (starting pulse-off) w/ pause/summation (X1)-2 перемикаючі контакти; Dw- Symmetrical flashing relay (starting pulse-off) w/ retrigger/restart-2 перемикаючі контакти; Di- Симетричне миготливе реле (пусковий імпульс увімк.)-2 перемикаючі контакти; Dit- Symmetrical flashing relay (starting pulse-on) w/ pause/summation (X1)-2 перемикаючі контакти; Diw- Symmetrical flashing relay (starting pulse-on) w/ retrigger/restart-2 перемикаючі контакти; H- Інтервальне реле-2 перемикаючі контакти; Ht- Інтервальне реле з паузою/підсумовуванням (X1)-2 перемикаючі контакти; Hw - Інтервальне реле з повторним запуском/перезапуском-2 перемикаючі контакти; Qg - реле зірка-трикутник (2 виходи CO з одним загальним)-2 перемикаючі контакти; Qgt- Star-delta relay (2 CO outputs w/ same common) w/ pause/summation-2 перемикаючі контакти; Qt - реле зірка-трикутник (2 вих CO з розділ. загальним)-2 перемикаючі контакти; Qtt- Star-delta relay (2 CO outputs w/ split common) w/ pause/summation (X1)-2 перемикаючі контакти; W- Інтервальне реле з вимкненим керуючим сигналом-2 перемикаючі контакти; Wt- Interval relay w/ control signal off and pause/summation-2 перемикаючі контакти |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 2,5 кВ для 1 мА/1 хвилина на 50 Гц між виходом реле та джерелом живлення з базова ізоляція відповідно до МЕК 61812-1 |
| Імпульсна витримувальна напруга Uimp | 5 кВ |
| Інтегральний час | 120 мс після зняття напруги |
| Категорія перенапруги | 3 |
| Комутаційна здатність | 2000 В·А |
| Країна виробництва | Індонезія |
| Максимальна затримка зворотного зв'язку | 100 мс |
| Максимальна напруга комутації | 250 В змінний струм |
| Максимальний струм | 8 А |
| Матеріал корпусу | Самозатухаючий |
| Механічна зносостійкість | 10 000 000 циклів |
| Мінімальна тривалість імпульсу | 100 мс з паралельним навантаженням; 30 мс |
| Мінімальний струм перемикання | 10 мА |
| Момент затягування | 0,6...1 Н·м |
| Монтажна опора | DIN-рейка |
| Номінальна напруга | 24-230 В |
| Номінальний струм | 5 А |
| Опір ізоляції | 100 МОм |
| Повторюваність | +/- 0,5 % відповідно до МЕК 61812-1 |
| Показники надійності | B10d = 160000; MTTFd = 171,2 років |
| Робоче положення | Довільне |
| Світлодіодний індикатор стану | Зелений Світлодіодне підсвічування (постійний) для індикація покажчика набору номера; Жовтий СВІТЛОДІОД (постійний) для вихідне реле увімкнено; Жовтий СВІТЛОДІОД (швидке миготіння) для відлік часу та вихідне реле вимкнено; Жовтий СВІТЛОДІОД (повільне миготіння) для відлік часу і вихідне реле увімкнено |
| Сертифікація | CCC; CE; CSA; EAC; GL; RCM; UL |
| Споживана потужність | 1,5 Вт на 240 В ПОСТІЙНИЙ СТРУМ |
| Стійкість до коротких перерв живлення | 10 мс |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP40 (корпус), IP20 (клеми), IP50 (лицьова панель) |
| Температура зберігання | -40...+70 °C |
| Температурний дрейф | +/- 0,05 %/ °C |
| Тип виходу | Релейний |
| Тип дискретного виходу | Реле |
| Тип затискачів | Гвинтовий |
| Тип керування | Кнопка діагностики; поворотна ручка; потенціометр зовнішній |
| Тип контактів | 2 перемикаючі контакти; 1 перемикаючий контакт часовий або миттєвий контакт, без кадмію; 2 перемикаючі контакти синхронізований контакт, без кадмію; 2 C/O |
| Точність уставки часу | +/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1 |
| Ударостійкість | 15 gn не працює для 11 мс; 5 gn в дії для 11 мс |
| Функції витримки часу | A, At, Aw, C, Ct, D, Di, Dit, Diw, Dt, Dw, H, Ht, Hw, Qg,Qgt,Qgw,Qt,Qtt,Qtw,W,Wt; затримка увімкнення живлення; вимкнення з затримкою; симетричне миготіння; інтервал; зірка-трикутник |
| Частота | 50...60 Гц +/- 5 % |
| Ширина | 22,5 мм |
| Вага | 0,105 кг |
| Відносна вологість | 95 % при 25...55 °C |
