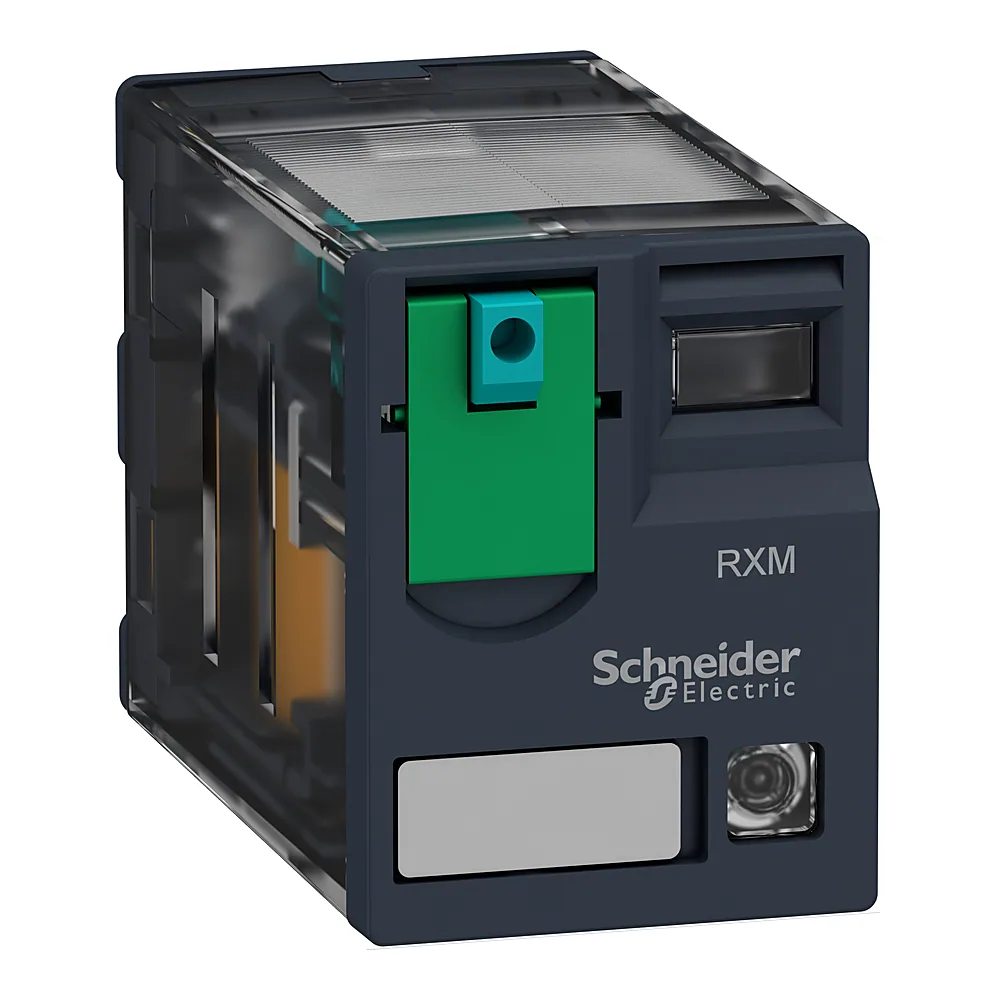

Name: Проміжне реле 4CO 24 В DC з LED Schneider Electric RXM4AB2BD
Brand: Schneider Electric
SKU: 00106531
Price: 394.37 UAH
Availability: InStock

Проміжне реле 4CO 24 В DC з LED Schneider Electric RXM4AB2BD

394³⁷ ₴шт

Купити

Порівняти

Під замовлення 117 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог серії RELAYS · 20,5 МБ

Основні характеристики

Код товару: 106531
Виробник: Schneider Electric
Артикул: RXM4AB2BD
Тип виробу: Проміжне реле
Інтелектуальне реле
Колодка для реле(3)
Проміжне реле(92)
Реле
Серія: RELAYS
Номінальний робочий струм: 3 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК; 3 А на 250 В (AC) нормально закритий відповідно до МЕК; 6 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК; 6 А на 250 В (AC) нормально відкритий відповідно до МЕК; 6 А на 277 В (AC) відповідно до UL; 8 А на 30 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL
Ступінь захисту: IP40
Кількість та вид контактів: 4CO
2CO(2)
3CO
4CO
Матеріал контактів: AgNi
Напруга схеми керування: 24 В DC
12 В DC
24 В DC(2)
230 В AC
Світлодіодний індикатор стану: Так
Умовний тепловий струм у відкритому виконанні: 6 А
6 А
10 А(28)

Усі характеристики

Код	00106531
Виробник	Schneider Electric
Артикул виробника	RXM4AB2BD
Серія	RELAYS
Висота	82,8 мм
Вібростійкість	3 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів в операції; 5 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів не в операції
Глибина	80,35 мм
Діапазон робочих температур	-40...+55 °C
Електрична зносостійкість	100 000 циклів
Електрична міцність ізоляції	1300 В змінний струм між контактами з мікро вимкнення ізоляція; 2000 В змінний струм між котушкою і контактом з базова ізоляція ізоляція; 2000 В змінний струм між полюсами з базова ізоляція ізоляція
Імпульсна витримувальна напруга Uimp	2,5 кВ
Інтегральний час	20 мс
Кількість та вид контактів	4CO
Коефіцієнт використання	20%
Країна виробництва	Китай
Максимальна комутаційна здатність	1500 ВА/168 Вт
Максимальна напруга комутації	250 В відповідно до МЕК
Максимальний струм у сталому режимі	5 А
Матеріал контактів	AgNi
Механічна зносостійкість	10 000 000 циклів
Мінімальна комутаційна здатність	170 мВт на 10 мА, 17 В
Напруга відпускання	>= 0,1 Uc
Напруга ізоляції	250 В
Напруга схеми керування	24 В DC
Номінальний робочий струм	3 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК; 3 А на 250 В (AC) нормально закритий відповідно до МЕК; 6 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК; 6 А на 250 В (AC) нормально відкритий відповідно до МЕК; 6 А на 277 В (AC) відповідно до UL; 8 А на 30 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL
Опір котушки управління, Ом ±10%	650 Ом на 20 °C +/- 10 %
Показники надійності	B10d = 100000
Потужність споживання котушки керування	0,9 Вт
Робоче положення	Довільне
Світлодіодний індикатор стану	Так
Сертифікація	CE; CSA; GOST; IECEE CB Scheme; Lloyd's; UL
Струм навантаження	6 А на 250 В змінний струм; 6 А на 28 В ПОСТІЙНИЙ СТРУМ
Ступінь забруднення	2
Ступінь захисту	IP40
Сумісність	RXM
Температура зберігання	-40...+85 °C
Тип керування	Кнопка перевірки з можливістю блокування
Ударостійкість	10 gn для в дії; 30 gn для не працює
Умовний тепловий струм у відкритому виконанні	6 А
Форма контактів	Плоский
Час замикання і розмикання	20 мс
Частота комутацій (Увімк-Вимк/год)	<= 1200 циклів/год під навантаженням; <= 18000 циклів/год Холостий хід
Вага	0,037 кг

Опис

Проміжне реле Schneider Electric RXM4AB2BD 4CO 24V DC з LED - компактний комутаційний модуль, розрахований на роботу в колах постійного струму 24 В. Світлодіодний індикатор спрощує візуальний контроль стану котушки, а чотири перемикаючі контакти дозволяють комутувати до чотирьох незалежних кіл.

Переваги

4 перемикаючі контакти (4CO) - один пристрій замінює чотири окремих реле, економлячи місце в шафі керування.
Світлодіодна індикація - наявність напруги на котушці видно здалеку, це прискорює діагностику.
Робочий діапазон -40…+85 °C - реле працює як у неопалюваному приміщенні, так і на вулиці в термошафі.
Механічна зносостійкість 10 млн циклів - ресурсу вистачить на десятиліття навіть при частому перемиканні.

Де застосовується

У побутових щитах керування - для комутації освітлення, вентиляції, теплих підлог.
На промислових об'єктах - у шафах автоматизації, системах АСУ ТП, лініях розливу та пакування.

Технічні особливості

Реле розраховане на напругу котушки 24 В DC з номінальним струмом 10 мА - це дозволяє керувати ним напряму з виходу контролера без додаткового підсилення. Контакти витримують 6 А при активному навантаженні. Ступінь захисту IP40 захищає від дрібного пилу, але не від бризок - враховуйте це при виборі місця монтажу. Реле встановлюється на колодку (роз'єм), що дає змогу швидко замінити його без демонтажу проводів. Електрична зносостійкість становить 100 000 циклів. Гарантія - 18 місяців.
