Name: Проміжне реле 3НО/2НЗ 24 В Schneider Electric CAD32BL
Brand: Schneider Electric
SKU: 00078575
Price: 3122.5 UAH
Availability: PreOrder

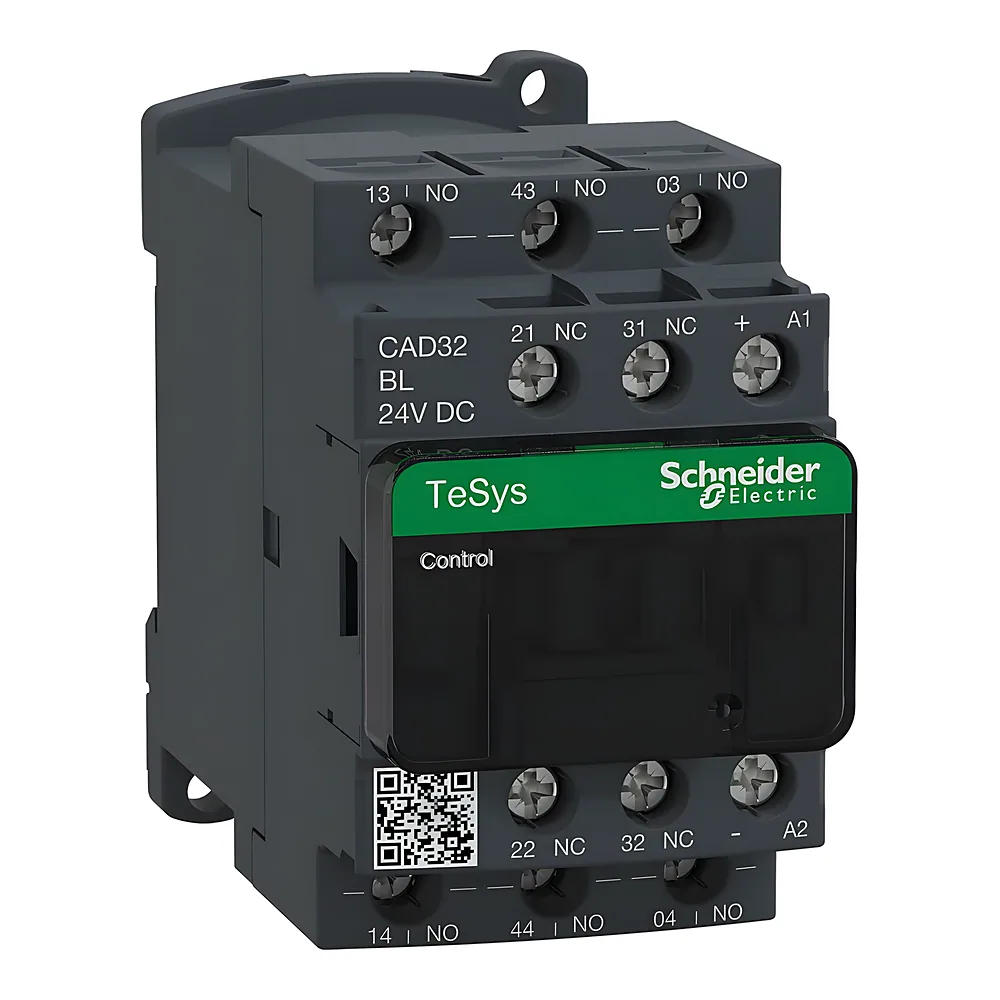

Проміжне реле 3НО/2НЗ 24 В Schneider Electric CAD32BL

Фото ілюстративне — вигляд товару може відрізнятися.

3 122⁵⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 78575
Виробник: Schneider Electric
Артикул: CAD32BL
Тип виробу: Проміжне реле
Інтелектуальне реле
Колодка для реле(3)
Проміжне реле(93)
Реле
Серія: TESYS DECA
Ступінь захисту: IP2X
Кількість та вид контактів: 3NO+2NC
3NO+2NC
5NO
Напруга схеми керування: 24 В DC
24 В AC
24 В DC
48 В AC
110 В AC
110 В DC
220 В AC
220 В DC
230 В AC
380 В AC
400 В AC
Умовний тепловий струм у відкритому виконанні: 10 А
6 А
10 А(29)

Усі характеристики

Код	00078575
Виробник	Schneider Electric
Артикул виробника	CAD32BL
Серія	TESYS DECA
Висота	77 мм
Вібро- та ударостійкість	Удари реле керування розімкнене: 10 Гн протягом 11 мс; удари реле керування замкнене: 15 Гн за 11 мс; вібрації реле керування розімкнене: 2 Гн, 5...300 Гц; вібрації реле керування замкнене: 4 Гн, 5...300 Гц
Глибина	93 мм
Діапазон робочих температур	-40...+60 °C
Захисна обробка	TH відповідно до МЕК 60068
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	AC-14, AC-15, DC-13
Кількість та вид контактів	3NO+2NC
Країна виробництва	Франція
Макс. висота встановлення	3000 м
Максимальна частота операцій	180 цикл/хв
Межі напруги кола керування	0,7...1,25 Uc
Механічна зносостійкість	30 000 000 циклів
Мінімальна напруга перемикання	17 В
Мінімальний струм перемикання	5 мА
Момент затягування	1,2 Н·м
Напруга ізоляції	690 В
Напруга схеми керування	24 В DC
Номінальна вмикаюча здатність	140 А змінний струм відповідно до МЕК 60947-5-1; 250 А ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-5-1
Номінальний короткочасно витримуваний струм I cw	100 А
Номінальний струм запобіжника	10 А gG
Опір ізоляції	> 10 МОм
Постійна часу	40 мс
Потужність втягування котушки керування	2,4 Вт
Потужність утримання котушки керування	2,4 Вт
Рід струму кола керування	Постійний струм низьке споживання
Сертифікація	CB; CCC; CE; CSA; EAC; UKCA; UL
Ступінь захисту	IP2X
Сумісність	САПР
Температура зберігання	-60...+80 °C
Тип затискачів	Гвинтовий
Тип монтажу	Рейка; пластина
Умовний тепловий струм у відкритому виконанні	10 А
Час замикання і розмикання	65...88 мс котушка під напругою і замикання НЗ; 14...25 мс знеструмлення котушки і розмикання НЗ; 57...77 мс Увімкнення котушки та розмикання НЗ; 28...42 мс знеструмлення котушки та замикання ЧР
Час неперекриття контактів	1,5 мс
Ширина	45 мм
Вага	0,58 кг

Опис

Проміжне реле Schneider Electric CAD32BL 3НО/2НЗ на 24 В DC з серії TeSys DECA розділяє слабкий сигнал керування і кола, якими він має керувати. У шафі автоматики таке реле ставлять тоді, коли виходу контролера бракує за кількістю контактів. Котушка споживає лише 2,4 Вт, тож джерело керування майже не навантажується.

Переваги

П'ять контактів в одному корпусі - три замикаючі і два розмикаючі, тому одним реле можна розвести кілька кіл одночасно.
Ресурс 30 000 000 циклів - це механічна зносостійкість, а частота операцій досягає 180 циклів на хвилину.
Котушка 2,4 Вт - однакова потужність і втягування, і утримання. Керуюча напруга лежить у межах 0,7...1,25 Uc.
Робота від -40 до +60 °C - зберігати реле можна від -60 до +80 °C, а монтувати на висоті до 3000 м.

Де застосовується

Шафа керування опаленням, поливом чи вентиляцією в приватному будинку, де слабкий сигнал треба розмножити на кілька кіл.
Щити автоматики на виробництві: узгодження виходів ПЛК з пускачами, сигналізацією та блокуваннями.

Технічні особливості

Напруга ізоляції 690 В, імпульсна витримувальна напруга Uimp 6 кВ, умовний тепловий струм 10 А, захист запобіжником 10 А gG. Категорії застосування AC-14, AC-15 і DC-13, вмикаюча здатність 140 А на змінному та 250 А на постійному струмі за IEC 60947-5-1. Мінімальне перемикання - 17 В і 5 мА, тому для сигналів нижчого рівня це реле не підходить.

Затискачі гвинтові, момент затягування 1,2 Н·м, монтаж на рейку або пластину. Габарити 45 x 77 x 93 мм, вага 0,58 кг, ступінь захисту IP2X. Типова помилка при виборі - не звірити рід струму котушки: тут потрібні саме 24 В постійного струму низького споживання, інакше реле не спрацює як треба.
