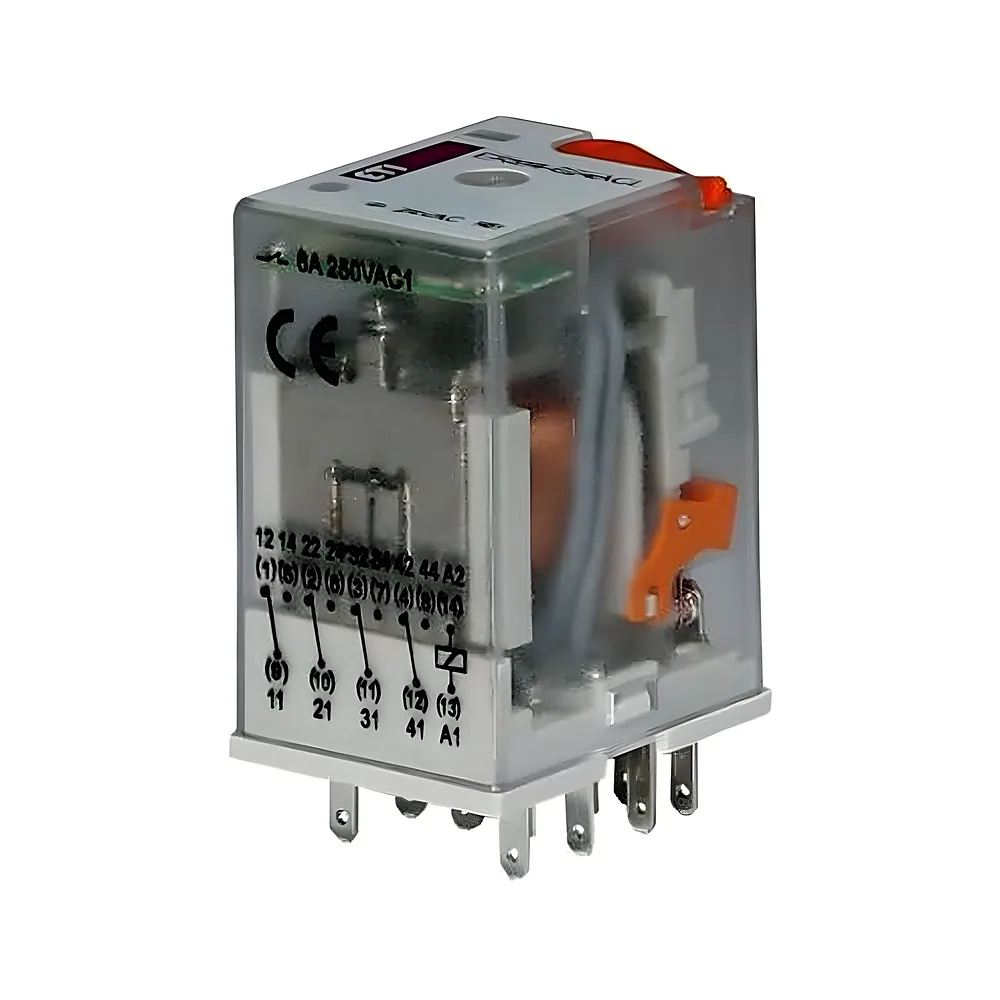

Проміжне реле електромеханічне ERM4-024ACL 4P ETI 2473009

327⁶⁰ ₴шт

Купити

Порівняти

В наявності 4 шт·доставка 1–2 дні

Під замовлення 23 шт·доставка 3–7 днів

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаОплата при отриманні, оплата на рахунок, єВідновлення, оплата частинами

Оплата при отриманні
Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Основні характеристики

Код товару: 97846
Виробник: ETI
Артикул: 2473009
Тип виробу: Проміжне реле
Додатковий RC-модуль
Проміжне реле(26)
Реле
Цоколь(7)
Серія: ERM
Кількість полюсів: 4P
Номінальний струм: 6 А
6 А(3)
12 А
Номінальна напруга: 24 В
24 В
230 В(3)
Тип струму: AC
Ступінь захисту: IP20
Кількість та вид контактів: 4CO (перекидні)
2 CO (перекидні)
4CO (перекидні)(3)
Матеріал контактів: AgNi
Номінальна напруга котушки керування: 24 В
Номінальна напруга ланцюга: 230 В

Усі характеристики

Код	00097846
Виробник	ETI
Артикул виробника	2473009
Серія	ERM
Відстань між котушкою і контактами	≥ 1,6 ≥ 3,2
Діапазон робочих температур	-25...+55 °C
Електрична зносостійкість	100 000 циклів
Електрична зносостійкість допоміжного реле	100 000 циклів
Електрична міцність	2 В
Електрична міцність ізоляції	2500 (основна ізоляція) 1500 (зазор - неповне відділення)
Індикація	Так
Категорія перенапруги	2
Кількість груп контактів	4
Кількість контактів	4 шт
Кількість полюсів	4P
Кількість та вид контактів	4CO (перекидні)
Кількість фаз	4
Клас герметичності реле	RTI
Конфігурація контактів	4CO
Країна бренда	Словенія
Країна виробництва	Країни ЄС
Максимальна комутована потужність AC-1	1500 ВА
Максимальна частота комутацій під навантаженням і без	1 200 18 000
Максимальний піковий струм	12 А
Матеріал контактів	AgNi
Механічна зносостійкість	20 000 000 циклів
Мінімальна напруга комутації	10 В
Мінімальна потужність комутації	300 мВт
Мінімальний комутований струм	5 мА
Напруга відпускання	≥ 0,2 Un
Напруга ізоляції	250 В
Наявність індикації	Так
Номінальна напруга	24 В
Номінальна напруга котушки керування	24 В
Номінальна напруга ланцюга	230 В
Номінальна/максимальна напруга контактів	250/250
Номінальний струм	6 А
Номінальний струм AC-1	6 A / 250 В AC
Номінальний струм DC-1	6 A / 24 В DC
Номінальний струм DC-13	0,22 A / 120 В, 0,1 A / 250 В (R300)
Номінальний струм I e AC15	1,5 A / 120 В, 0,75 A / 240 В
Опір контактів	≤100 мОм
Потужність однофазного двигуна AC-3	125 Вт (1-фазний електродвигун)
Споживана потужність котушки AC	1,6 ВА
Споживана потужність котушки DC	0,9 Вт
Стійкість до вібрації	5 10...150 Гц
Стійкість до ударів	10 г
Ступінь забруднення	2
Ступінь захисту	IP20
Ступінь захисту корпусу	IP40
Температура зберігання	-25...+55 °C
Температура, °C - зберігання - робоча	-40...+85 °C
Тип контактів	4CO
Тип контакту та з'єднання	4CO
Тип монтажу	Під цоколь
Тип струму	AC
Тип цоколя	Плоский
Час спрацювання і повернення	AC: 10 / 8, DC: 13 / 3
Вага	35 г
Габаритні розміри (L×W×H)	27,5 мм
Гарантійний термін	1 рік

Опис

Реле електромеханічне ETI ERM4-024ACL 4p 2473009 - це проміжне реле на чотири перекидні контакти. Воно комутує навантаження до 6 А при 250 В AC і має котушку на 24 В змінного струму. Виробник - словенська компанія ETI, вся продукція виготовляється в країнах ЄС.

Ключові переваги

Чотири окремі контактні групи (4CO) - замінює кілька простих реле, економить місце в щиті.
Індикація роботи: світлодіод показує, чи подана напруга на котушку. Корисно при пошуку несправності.
Механічний ресурс 20 мільйонів циклів - при типових режимах реле працюватиме роками без заміни.
Контакти зі срібно-нікелевого сплаву (AgNi) - стійкі до зварювання та ерозії при комутації активних навантажень.
Компактний корпус 27,5×21,2×35,6 мм, вага лише 35 г - легко вписується в щільний монтаж.

Де застосовується

У побутових щитах - для керування освітленням, контакторами, сигналізацією. На промислових об'єктах - у шафах автоматики, системах вентиляції, насосних станціях. Завдяки мінімальному комутованому струму 5 мА підходить для керування логічними входами контролерів.

Технічні особливості

Реле розраховане на напругу ізоляції 250 В AC, категорія перенапруги II. Час спрацювання змінного струму - 10 мс, повернення - 8 мс. При монтажі варто врахувати, що мінімальна напруга, яку реле гарантовано комутує, становить 10 В, а струм - 5 мА. Якщо навантаження має значну індуктивність, слід передбачити RC-ланцюг для захисту контактів. Реле кріпиться на колодку або роз'єм, тому перед покупкою переконайтеся, що відповідна колодка є в наявності.
