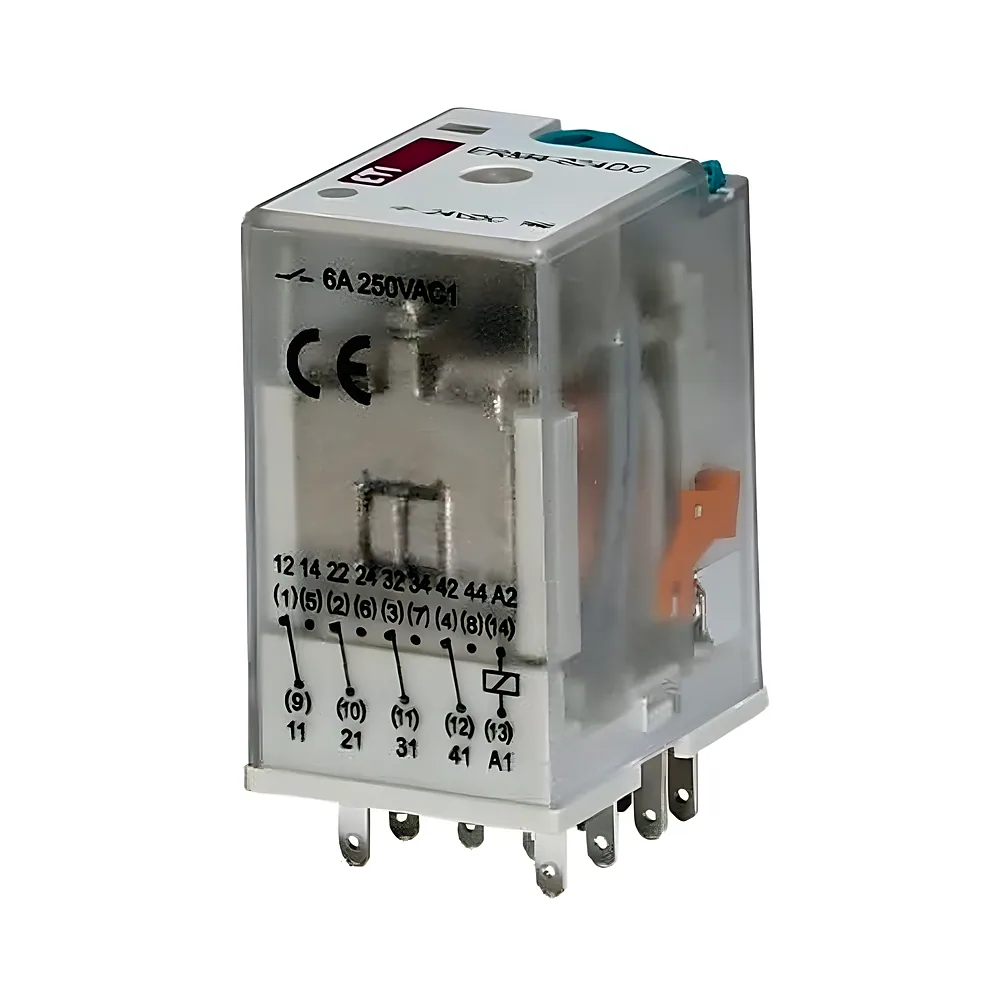

Проміжне реле електромеханічне ERM4-024DC 4P ETI 2473006

Код товару:

Хіт

260 ₴шт

Купити

Порівняти

В наявності 7 шт·доставка 1–2 дні

Під замовлення 722 шт·доставка 3–7 днів

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаОплата при отриманні, оплата на рахунок, єВідновлення, оплата частинами

Оплата при отриманні
Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Основні характеристики

Код товару: 97843
Виробник: ETI
Артикул: 2473006
Тип виробу: Проміжне реле
Додатковий RC-модуль
Проміжне реле(26)
Реле
Цоколь(7)
Серія: ERM
Кількість полюсів: 4P
Номінальний струм: 6 А
6 А(8)
12 А(5)
Номінальна напруга: 24 В
12 В
24 В(6)
110 В
220 В
230 В(4)
Ступінь захисту: IP20
Кількість та вид контактів: 4CO (перекидні)
2 CO (перекидні)(5)
4CO (перекидні)(8)
Матеріал контактів: AgNi
Номінальна напруга котушки керування: 24 В
Номінальна напруга ланцюга: 230 В

Усі характеристики

Код	00097843
Виробник	ETI
Артикул виробника	2473006
Серія	ERM
Відстань між котушкою і контактами	≥ 1,6 ≥ 3,2
Діапазон робочих температур	-25...+55 °C
Електрична зносостійкість	>10 5 (6 A 250 В AC) див. графік
Електрична зносостійкість допоміжного реле	100 000 циклів
Електрична міцність	2 В
Електрична міцність ізоляції	2500 (основна ізоляція) 1500 (зазор - неповне відділення)
Індикація	Ні
Категорія перенапруги	2
Кількість груп контактів	4
Кількість контактів	4 шт
Кількість полюсів	4P
Кількість та вид контактів	4CO (перекидні)
Кількість фаз	4
Клас герметичності реле	RTI
Країна бренда	Словенія
Країна виробництва	Країни ЄС
Максимальна комутована потужність AC-1	1500 ВА
Максимальна частота комутацій під навантаженням і без	1 200 18 000
Максимальний піковий струм	12 А
Матеріал контактів	AgNi
Механічна зносостійкість	20 000 000 циклів
Мінімальна напруга комутації	10 В
Мінімальна потужність комутації	300 мВт
Мінімальний комутований струм	5 мА
Напруга відпускання	≥ 0,1 Un
Напруга ізоляції	250 В
Наявність індикації	Ні
Номінальна напруга	24 В
Номінальна напруга котушки керування	24 В
Номінальна напруга ланцюга	230 В
Номінальна/максимальна напруга контактів	250/250
Номінальний струм	6 А
Номінальний струм AC-1	6 A / 250 В AC
Номінальний струм DC-1	6 A / 24 В DC
Номінальний струм DC-13	0,22 A / 120 В, 0,1 A / 250 В (R300)
Номінальний струм I e AC15	1,5 A / 120 В, 0,75 A / 240 В
Опір контактів	≤100 мОм
Потужність однофазного двигуна AC-3	125 Вт (1-фазний електродвигун)
Споживана потужність котушки AC	1,6 ВА
Споживана потужність котушки DC	0,9 Вт
Стійкість до вібрації	5 10...150 Гц
Стійкість до ударів	10 г
Ступінь забруднення	2
Ступінь захисту	IP20
Ступінь захисту корпусу	IP40
Температура, °C - зберігання - робоча	-40...+85 °C
Тип контактів	4CO
Тип монтажу	Під цоколь
Тип цоколя	Плоский
Час спрацювання і повернення	AC: 10 / 8, DC: 13 / 3
Вага	35 г
Габаритні розміри (L×W×H)	27,5 мм
Гарантійний термін	1 рік

Опис

Реле електромеханічне ETI ERM4-024DC 4p - проміжне реле з чотирма перекидними контактами на котушку 24 В постійного струму. Воно розраховане на комутацію кіл до 6 А при 250 В змінного струму, що дає змогу керувати як сигнальними ланцюгами, так і невеликими навантаженнями. Модель призначена для монтажу на стандартну колодку (окремо не входить), тому в щиті або шафі керування вона займає мінімум місця.

Переваги

4 перекидні групи (4CO) - одна реле замінює чотири одноконтактних, спрощуючи монтаж і зменшуючи кількість компонентів.
Механічний ресурс понад 20 млн циклів - за умов частого вмикання-вимикання реле працюватиме роками без заміни.
Широкий діапазон температур - від -25 до +55 °C у роботі, тому підходить для неопалюваних приміщень або зовнішніх шаф.
Контакти AgNi - срібно-нікелевий сплав стійкий до зварювання та забезпечує стабільний опір до 100 мОм.

Де застосовується

У промислових контролерах і панелях автоматизації - для гальванічної розв'язки ланцюгів керування.
У системах освітлення та вентиляції - комутація пускачів або контакторів малої потужності.

Технічні особливості

Реле виконане в корпусі зі ступенем захисту IP40 (оболонка) та IP20 за клемами - це звичайний захист від твердих предметів, але не від води. Монтаж на колодку (посадкове місце під роз'єм) дозволяє швидко замінити реле без демонтажу проводів. Напруга котушки 24 В DC, споживана потужність - 0,9 Вт постійного струму. Час спрацювання - 13 мс, повернення - 3 мс, що підходить для більшості задач дискретного керування. Стійкість до ударів - 10 g для нормально розімкнутих, 5 g для нормально замкнутих контактів. Тип ізоляції - основна (2500 В між котушкою та контактами). Категорія перенапруги II, ступінь забруднення 2.
