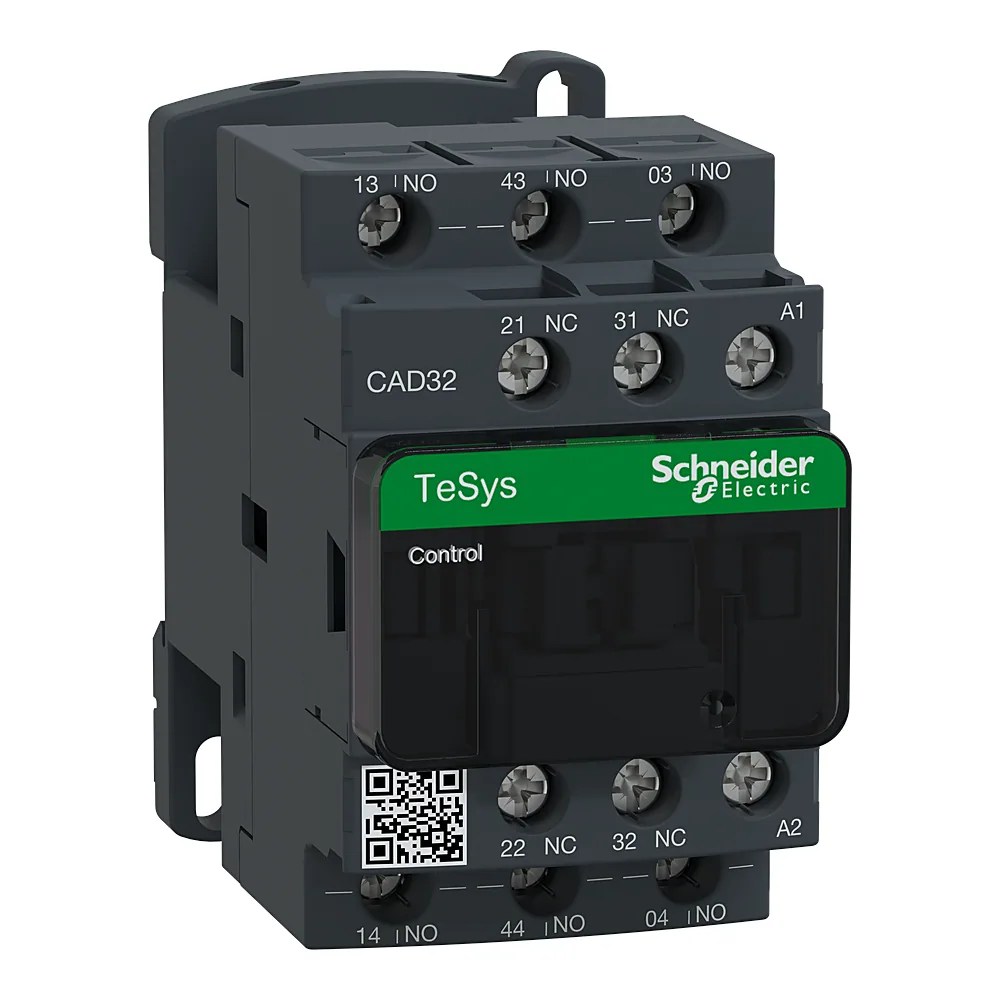

Name: Проміжне реле 3NO/2NC 220 В Schneider Electric CAD32M7
Brand: Schneider Electric
SKU: 00107968
Price: 1883.86 UAH
Availability: InStock

Проміжне реле 3NO/2NC 220 В Schneider Electric CAD32M7

1 883⁸⁶ ₴шт

Купити

Порівняти

Під замовлення 8 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 51,1 МБ

Основні характеристики

Код товару: 107968
Виробник: Schneider Electric
Артикул: CAD32M7
Тип виробу: Проміжне реле
Інтелектуальне реле
Колодка для реле(3)
Проміжне реле(92)
Реле
Серія: TESYS DECA
Ступінь захисту: IP2X
Кількість та вид контактів: 3NO+2NC
3NO+2NC
5NO
Напруга схеми керування: 220 В AC
24 В AC
48 В AC
110 В AC
110 В DC
220 В AC
220 В DC
230 В AC
380 В AC
400 В AC
Умовний тепловий струм у відкритому виконанні: 10 А
6 А
10 А(28)

Усі характеристики

Код	00107968
Виробник	Schneider Electric
Артикул виробника	CAD32M7
Серія	TESYS DECA
Висота	77 мм
Вібро- та ударостійкість	Удари реле керування розімкнене: 10 Гн протягом 11 мс; удари реле керування замкнене: 15 Гн за 11 мс; вібрації реле керування розімкнене: 2 Гн, 5...300 Гц; вібрації реле керування замкнене: 4 Гн, 5...300 Гц
Глибина	84 мм
Діапазон робочих температур	-40...+60 °C
Захисна обробка	TH відповідно до МЕК 60068
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	AC-14, AC-15, DC-13
Кількість та вид контактів	3NO+2NC
Країна виробництва	Франція
Макс. висота встановлення	3000 м
Максимальна частота операцій	180 цикл/хв
Межі напруги кола керування	0,8...1,1 Uc
Механічна зносостійкість	30 000 000 циклів
Мінімальна напруга перемикання	17 В
Мінімальний струм перемикання	5 мА
Момент затягування	1,2 Н·м
Напруга ізоляції	690 В
Напруга схеми керування	220 В AC
Номінальна вмикаюча здатність	140 А змінний струм відповідно до МЕК 60947-5-1; 250 А ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-5-1
Номінальний короткочасно витримуваний струм I cw	100 А
Номінальний струм запобіжника	10 А gG
Опір ізоляції	> 10 МОм
Потужність втягування котушки керування	70 В·А
Потужність утримання котушки керування	8 В·А
Рід струму кола керування	Змінний струм на 50/60 Гц
Сертифікація	CB; CCC; CE; CSA; EAC; UKCA; UL
Ступінь захисту	IP2X
Сумісність	САПР
Температура зберігання	-60...+80 °C
Тип затискачів	Гвинтовий
Тип монтажу	Рейка; пластина
Умовний тепловий струм у відкритому виконанні	10 А
Час замикання і розмикання	12...22 мс котушка під напругою і замикання НЗ; 4...12 мс знеструмлення котушки і розмикання НЗ; 4...19 мс Увімкнення котушки та розмикання НЗ; 6...17 мс знеструмлення котушки та замикання ЧР
Час неперекриття контактів	1,5 мс
Ширина	45 мм
Вага	0,58 кг

Опис

Проміжне реле Schneider Electric CAD32M7 3NO/2NC 220V - це корпусне реле серії TeSys Deca з гвинтовими затискачами, розраховане на струм до 10 А і напругу котушки 220 В змінного струму. Модель має п'ять контактів: три нормально розімкнених і два нормально замкнених, що дає змогу комутувати кілька кіл одночасно.

Переваги

30 000 000 циклів - механічна зносостійкість без погіршення характеристик у діапазоні температур від -40 до +60 °C (до 70 °C зі зниженням).
Частота включень до 180 за хвилину - реле витримує інтенсивне навантаження в автоматизованих системах керування.
Стандарти безпеки - відповідає IEC 60947-5-1, UL, CSA, CCC, CE, UKCA, що дозволяє застосовувати його в обладнанні для експорту.
Мінімальна напруга 17 В, струм 5 мА - можливість комутації слабкострумових сигналів, що важливо для контролерів та датчиків.
Компактний розмір - займає лише 2,5 модулі на DIN-рейці (45 × 77 × 84 мм), зручно для щитів з обмеженим простором.

Де застосовується

У шафах автоматизації для комутації двигунів, нагрівачів, клапанів - як проміжна ланка між контролером і силовим контактором.
На промислових об'єктах, де потрібна гальванічна розв'язка кіл керування з живленням 220 В AC, а також у системах освітлення та вентиляції.

Технічні особливості

Монтаж - на DIN-рейку або монтажну панель. Гвинтові затискачі розраховані на момент затягування 1,2 Н·м (викрутка Philips №2). Номінальна імпульсна витримувана напруга - 6 кВ, ізоляція - 600 В. Категорії застосування: AC-14, AC-15, DC-13. Ступінь захисту корпусу - IP2x. Зверніть увагу: реле не має вбудованого теплового реле - для захисту двигуна потрібен окремий тепловий модуль. Працює без зниження характеристик на висоті до 3000 м.
