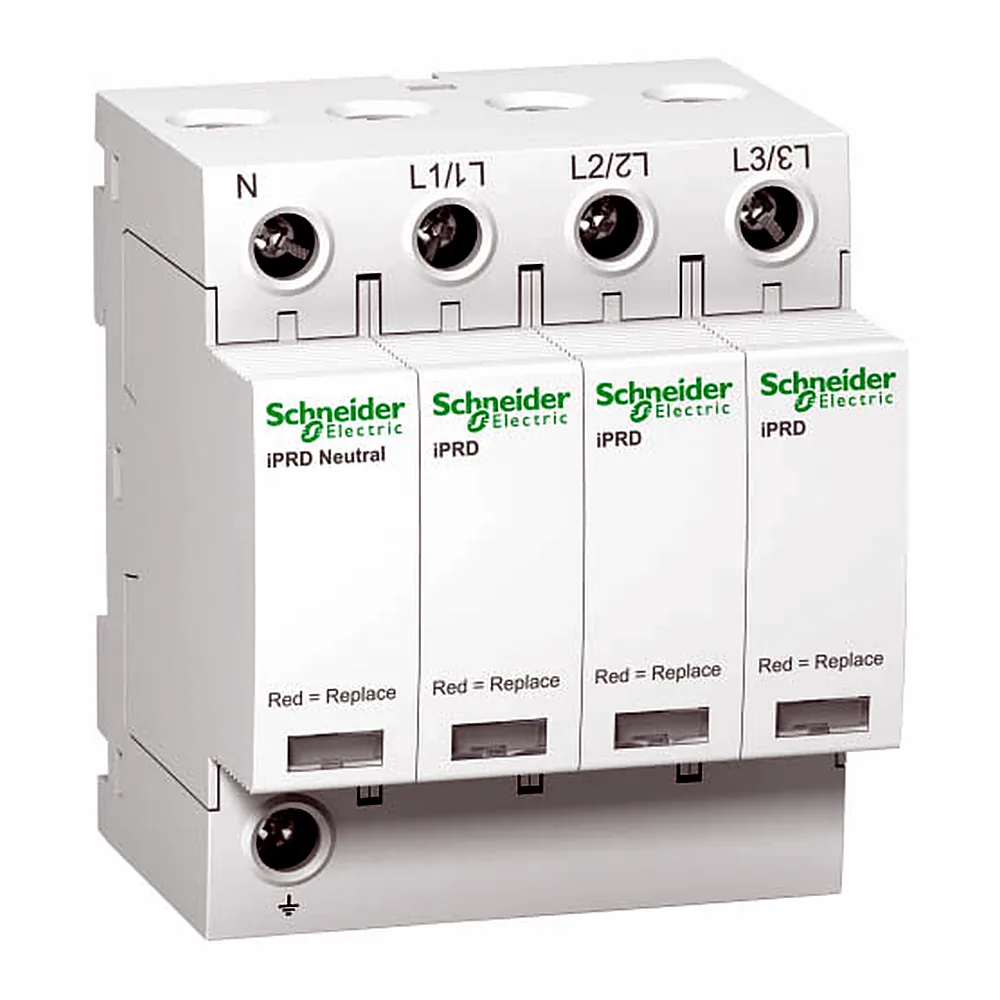

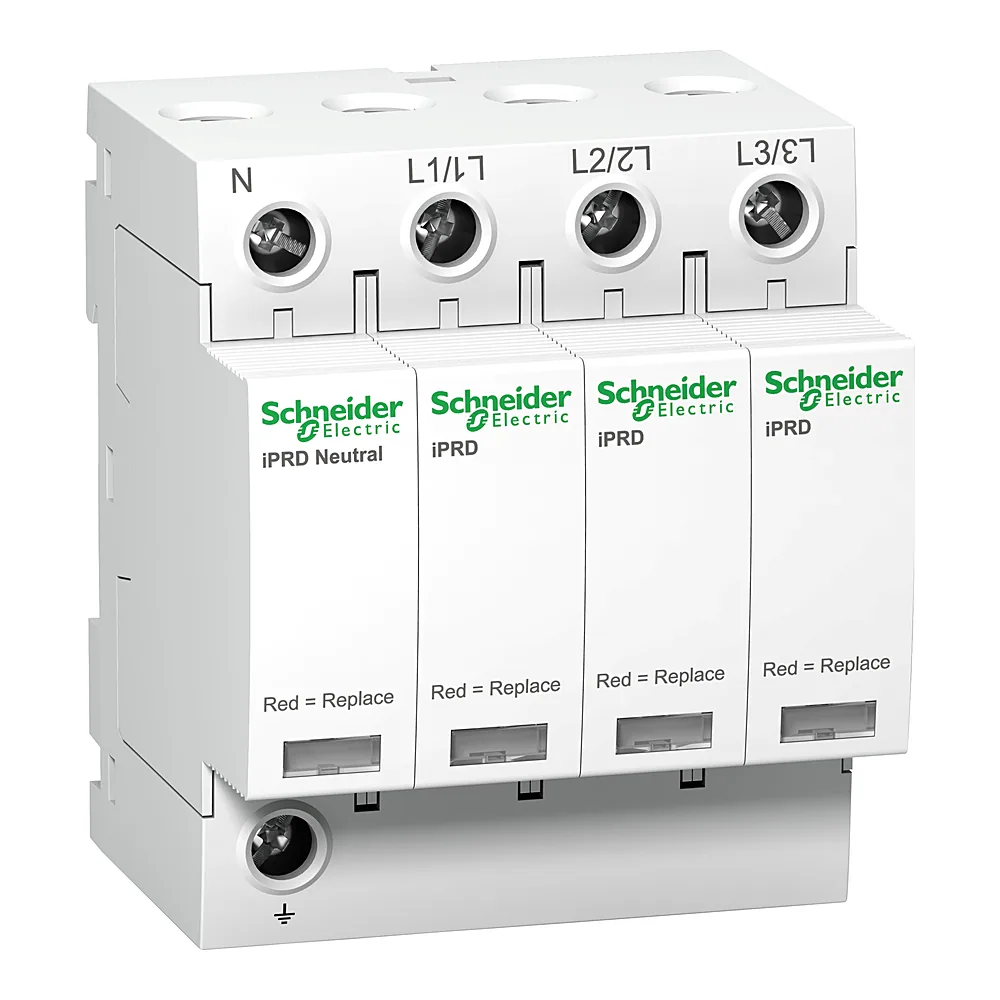

Обмежувач перенапруг iPRD20 20 кА 340 В 3P N Schneider Electric A9L20600

Name: Обмежувач перенапруг iPRD20 20 кА 340 В 3P N Schneider Electric A9L20600
Brand: Schneider Electric
SKU: 00158373
Price: 7380.68 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

7 380⁶⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Acti9 · 2,8 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 158373
Виробник: Schneider Electric
Артикул: A9L20600
Тип виробу: Обмежувач перенапруг
Картридж(11)
Обмежувач перенапруг(69)
Пристрій
Серія: Acti9
Кількість полюсів: 3P
1P+N
3P
Номінальна напруга: 340 В
230/400 В AC
340 В
Захисна напруга U p: Диференційний режим <1,1 кВ тип 2 L/N; Звичайний режим <1,4 кВ тип 2 N/PE
Клас захисту: Клас 2 (C)
Максимальний струм розряду: Звичайний режим: 20 кА L/PE; Звичайний режим: 20 кА N/PE; Диференційний режим: 20 кА L/N
Номінальний струм розряду: Звичайний режим: 5 кА (L/PE); Звичайний режим: 5 кА (N/PE); Диференційний режим: 5 кА (L/N)
Сумісність: iPRD20

Усі характеристики

Код	00158373
Виробник	Schneider Electric
Артикул виробника	A9L20600
Серія	Acti9
Висота	85 мм
Глибина	69 мм
Діапазон робочих температур	-25...+60 °C
З контактом для дистанційної сигналізації	Ні
Захисна напруга U p	Диференційний режим <1,1 кВ тип 2 L/N; Звичайний режим <1,4 кВ тип 2 N/PE
Кількість модулів Ш = 9 мм	8
Кількість полюсів	3P
Клас захисту	Клас 2 (C)
Колір	Білий (RAL 9003)
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Максимальна тривала робоча напруга Uc	Звичайний режим: 260 В N/PE; Звичайний режим: 350 В L/PE; Диференційний режим: 350 В L/N
Максимальне значення вхідної напруги	230/400 В AC
Максимальний струм розряду	Звичайний режим: 20 кА L/PE; Звичайний режим: 20 кА N/PE; Диференційний режим: 20 кА L/N
Момент затягування	2,5 Н·м
Номінальна напруга	340 В
Номінальний струм розряду	Звичайний режим: 5 кА (L/PE); Звичайний режим: 5 кА (N/PE); Диференційний режим: 5 кА (L/N)
Пов'язаний пристрій вимкнення	Зв'язаний автоматичний вимикач IC60N 20 А крива C - Icu 10 кА; Зв'язаний автоматичний вимикач iC60H 20 А крива C - Icu 15 кА; Зв'язаний автоматичний вимикач iC60L 20 А крива C - Icu 25 кА; Зв'язаний автоматичний вимикач NG125H 20 А крива C - Icu 36 кА; Зв'язаний автоматичний вимикач NG125L 20 А крива C - Icu 50 кА; застосовуваний апарат захисту gG 40 А - Icu 15 кА; застосовуваний апарат захисту gG 80 А - Icu 50 кА
Призначення розрядника	Електророзподільна мережа
Сертифікація	CE
Система заземлення	TN-S; TT
Струм витоку на землю	0,6 мА; 0,003 мА
Ступінь захисту IK	IK03
Сумісність	iPRD20
Температура зберігання	-40...+85 °C
Технологія розрядника	MOV + GDT
Тимчасова перенапруга Ut	337 В L/N 5 с стійкість; 1200 В N/PE 200 мс стан безпечної відмови; 442 В L/PE 5 с стійкість; 1453 В L/PE 200 мс стан безпечної відмови
Тип затискачів	Тунельний
Тип монтажу	Затисканням (DIN-рейка)
Ширина	72 мм
Вага	0,414 кг
Відносна вологість	5...95 %

Опис

Обмежувач перенапруження iPRD20 20кА 340V 3P N від Schneider Electric (артикул A9L20600) - це пристрій захисту від імпульсних напруг (ПЗІП) для трифазних мереж з глухозаземленою нейтраллю. Він призначений для обмеження комутаційних і грозових перенапруг у щитовому обладнанні.

Переваги

Струм розряду 20 кА - достатній для захисту ввідних щитів житлових і комерційних об'єктів від потужних імпульсів.
Змінний картридж - після спрацювання замінюється лише внутрішній модуль, корпус і клеми залишаються в щиті.
Оптична сигналізація - на корпусі видно стан пристрою: зелений індикатор справність, червоний - потрібна заміна.
Компактне виконання - займає 4 модулі на DIN-рейці, що економить місце в щиті.
Висока здатність відключення - Isccr 50 кА забезпечує стійкість до аварійних коротких замикань.

Де застосовується

Ввідні щити багатоквартирних будинків та приватних котеджів.
Розподільні щити офісів, магазинів, невеликих виробничих приміщень.
Об'єкти з трифазним вводом 400 В, де потрібен захист від грозових перенапруг.

Технічні особливості

Пристрій монтується на DIN-рейку 35 мм. Максимальний переріз провідника, що підключається, - 35 мм² як для гнучкого, так і для жорсткого кабелю. Здатність відключення при короткому замиканні (Isccr) становить 50 кА - це означає, що автомат витримує аварійний струм без руйнування. Номінальна напруга мережі - 400 В змінного струму, максимальна тривала напруга - 350 В. Пристрій розрахований на 3 струмопровідні жили (фази) + нуль. Ступінь захисту корпусу IP20 - підходить для встановлення в закритих щитах. Важливо: при монтажі слід використовувати провід перерізом не менше 4 мм² для забезпечення надійного контакту, але максимальний переріз клем - 35 мм². Серія Acti9 гарантує сумісність з іншими модульними пристроями Schneider Electric, зокрема з автоматами iC60.
