Обмежувач перенапруг iPRD20 20/5 кА 350 В 1P+N Schneider Electric A9L20500

Name: Обмежувач перенапруг iPRD20 20/5 кА 350 В 1P+N Schneider Electric A9L20500
Brand: Schneider Electric
SKU: 00257106
Price: 3017.04 UAH
Availability: PreOrder

Код товару:

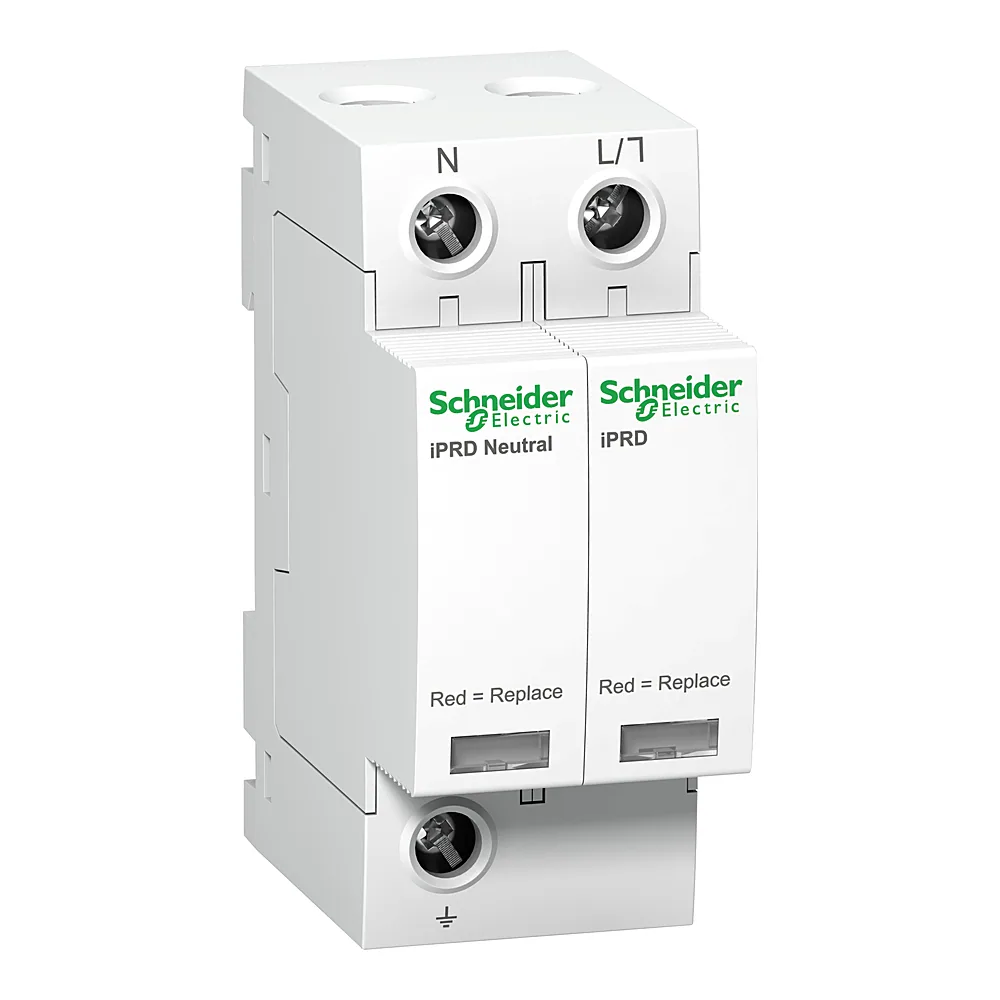

Фото ілюстративне — вигляд товару може відрізнятися.

3 017⁰⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Acti9 · 2,8 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 257106
Виробник: Schneider Electric
Артикул: A9L20500
Тип виробу: Обмежувач перенапруг
Картридж(11)
Обмежувач перенапруг(69)
Пристрій
Серія: Acti9
Кількість полюсів: 1P+N
1P+N
3P
Номінальна напруга: 230/400 В AC
230/400 В AC
340 В
Захисна напруга U p: Диференційний режим <1,1 кВ тип 2 L/N; Звичайний режим <1,4 кВ тип 2 N/PE
Клас захисту: Клас 2 (C)
Максимальний струм розряду: Звичайний режим: 20 кА L/PE; Звичайний режим: 20 кА N/PE; Диференційний режим: 20 кА L/N
Номінальний струм розряду: Звичайний режим: 5 кА (L/PE); Звичайний режим: 5 кА (N/PE); Диференційний режим: 5 кА (L/N)
Сумісність: iPRD20

Усі характеристики

Код	00257106
Виробник	Schneider Electric
Артикул виробника	A9L20500
Серія	Acti9
Висота	85 мм
Глибина	69 мм
Діапазон робочих температур	-25...+60 °C
З контактом для дистанційної сигналізації	Ні
Захисна напруга U p	Диференційний режим <1,1 кВ тип 2 L/N; Звичайний режим <1,4 кВ тип 2 N/PE
Кількість модулів Ш = 9 мм	4
Кількість полюсів	1P+N
Клас захисту	Клас 2 (C)
Колір	Білий (RAL 9003)
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Максимальна тривала робоча напруга Uc	Звичайний режим: 260 В N/PE; Звичайний режим: 350 В L/PE; Диференційний режим: 350 В L/N
Максимальний струм розряду	Звичайний режим: 20 кА L/PE; Звичайний режим: 20 кА N/PE; Диференційний режим: 20 кА L/N
Момент затягування	2,5 Н·м
Номінальна напруга	230/400 В AC
Номінальний струм розряду	Звичайний режим: 5 кА (L/PE); Звичайний режим: 5 кА (N/PE); Диференційний режим: 5 кА (L/N)
Пов'язаний пристрій вимкнення	Зв'язаний автоматичний вимикач IC60N 20 А крива C - Icu 10 кА; Зв'язаний автоматичний вимикач iC60H 20 А крива C - Icu 15 кА; Зв'язаний автоматичний вимикач iC60L 20 А крива C - Icu 25 кА; Зв'язаний автоматичний вимикач NG125H 20 А крива C - Icu 36 кА; Зв'язаний автоматичний вимикач NG125L 20 А крива C - Icu 50 кА; застосовуваний апарат захисту gG 40 А - Icu 15 кА; застосовуваний апарат захисту gG 80 А - Icu 50 кА
Призначення розрядника	Електророзподільна мережа
Сертифікація	CE
Система заземлення	TN-S; TT
Струм витоку на землю	0,6 мА; 0,003 мА
Ступінь захисту IK	IK03
Сумісність	iPRD20
Температура зберігання	-40...+85 °C
Технологія розрядника	MOV + GDT
Тимчасова перенапруга Ut	337 В L/N 5 с стійкість; 1200 В N/PE 200 мс стан безпечної відмови; 442 В L/PE 5 с стійкість; 1453 В L/PE 200 мс стан безпечної відмови
Тип затискачів	Тунельний
Тип монтажу	Затисканням (DIN-рейка)
Ширина	36 мм
Вага	0,211 кг
Відносна вологість	5...95 %

Опис

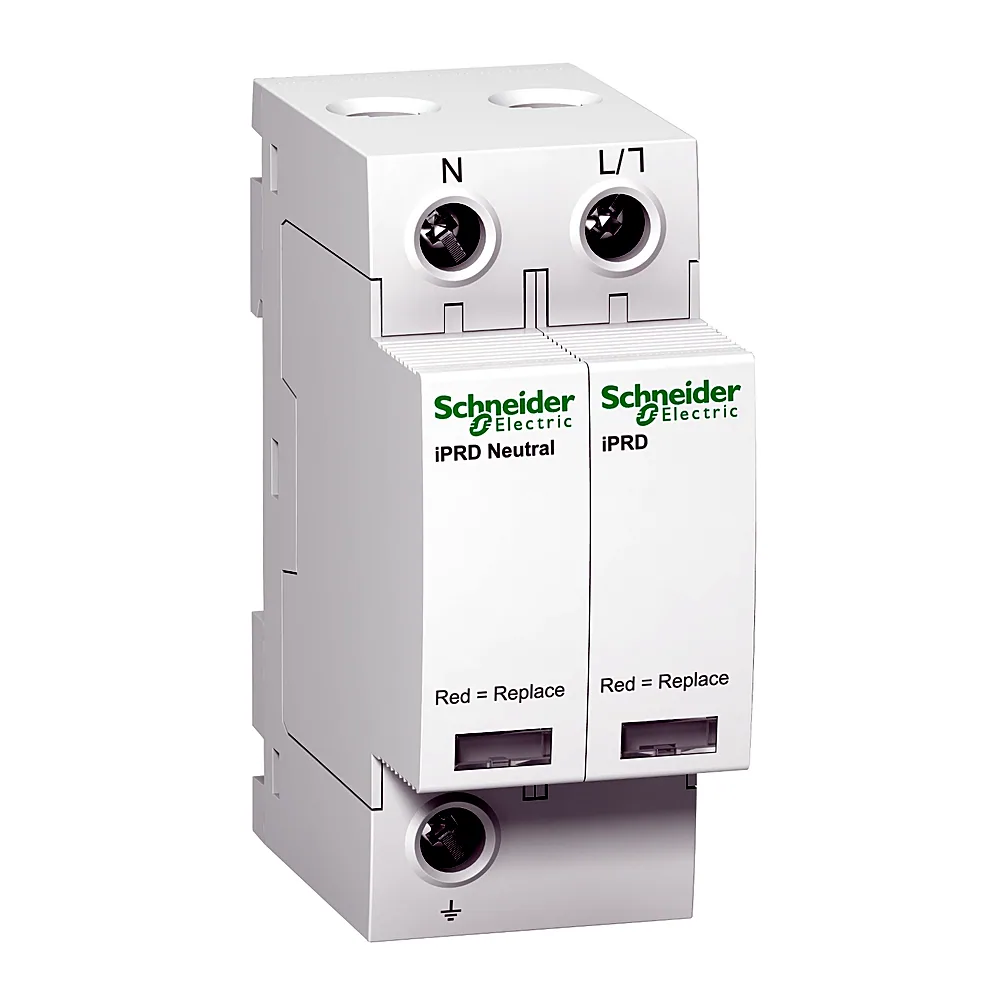

Обмежувач імпульсних перенапруг Schneider Electric iPRD20 20/5кА 350В 1P+N A9L20500 призначений для захисту електроустановок від комутаційних та грозових перенапруг. Це модульний пристрій класу II (C) з номінальним розрядним струмом 5 кА та максимальним 20 кА. Працює в системі заземлення TN-S, захищає однофазну мережу.

Переваги

Компактний корпус на 4 модулі - займає мінімум місця в розподільчому щиті, дозволяє розмістити більше пристроїв.
Захист фази та нейтралі - конфігурація 1P+N забезпечує контроль обох провідників, що критично для TN-S.
Максимальна напруга 350 В - пристрій витримує тривалу роботу в мережах з підвищеною напругою без передчасного старіння.
Серія Acti9 - повна сумісність з автоматами, УЗО та іншими модульними виробами Schneider.

Де застосовується

У квартирних та будинкових щитах - для захисту дорогої побутової техніки, комп'ютерів, освітлення.
В офісних та комерційних приміщеннях - встановлюється в розподільчих панелях для захисту оргтехніки та систем автоматизації.

Технічні особливості

Обмежувач виконаний у модульному корпусі білого кольору (RAL 9003) і монтується на DIN-рейку. Займає 4 модулі (ширина 72 мм). Розрахований на систему заземлення TN-S, тому при монтажі важливо переконатися, що ваша мережа має саме таку конфігурацію. Типова помилка - використання цього пристрою в системі TN-C, де нульовий та захисний провідники об'єднані; це може призвести до неправильної роботи. Номінальний розрядний струм 5 кА - це значення, при якому пристрій може працювати багаторазово. Максимальний розрядний струм 20 кА - пристрій здатен одноразово пропустити потужний імпульс без руйнування. Максимальна тривала робоча напруга 350 В дозволяє використовувати обмежувач у мережах з підвищеною напругою, наприклад, у віддалених районах. Клас захисту від ураження струмом - II (C), що означає подвійну ізоляцію без необхідності заземлення корпусу. Пристрій серії Acti9 забезпечує легку комутацію з іншими модулями лінійки. Підключається до фазної та нейтральної шин мідним проводом перерізом не менше 4 мм².
