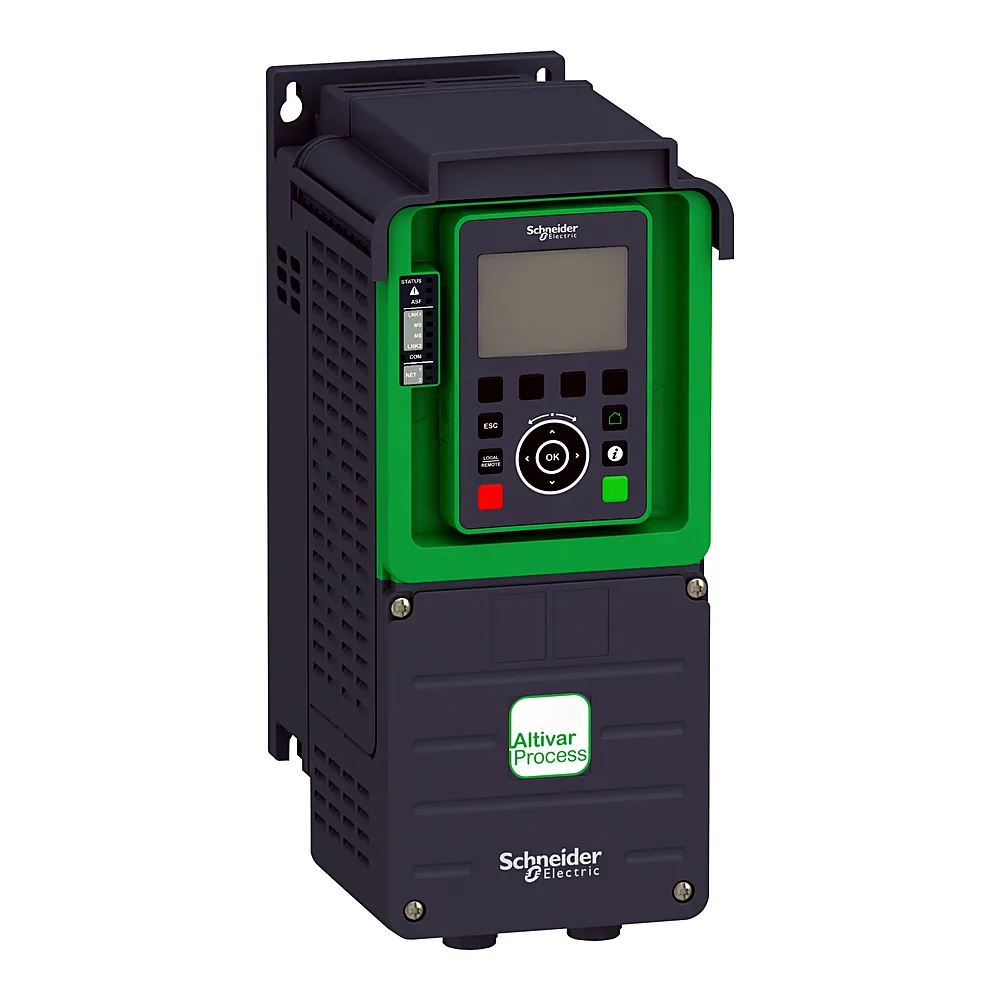

| Код | 00144506 |
| Виробник | Schneider Electric |
| Артикул виробника | ATV930U22N4 |
| Серія | ATS48/480 |
| Базовий струм навантаження при високому перевантаженні | 4,0 А |
| Базовий струм навантаження при низькому перевантаженні | 5,6 А |
| Безпечна зупинка 1 SS1 | Так |
| Безпечне відключення моменту STO | Так |
| Безпечне керування гальмами SBC | Так |
| Безпечне обмеження швидкості SLS | Так |
| Вбудований гальмівний резистор | Так |
| Висота | 350 мм |
| Висота над рівнем моря | 1000 м |
| Витрата охолоджувального повітря | 38 м³/год |
| Вихідний струм | 5,6 А |
| Вібростійкість | 10 м/с² при 13...200 Гц |
| Відповідність граничним значенням ЕМС | Так |
| Втрати потужності | природне охолодження: 30 Вт при 380 В, частота перемикання 4 кГц; примусове охолодження: 60 Вт при 380 В, частота перемикання 4 кГц |
| Втрати потужності залежно від струму | 98,0 В |
| Вхідний струм | 4,3 А при 380 В (нормальний режим роботи); 3,1 А при 380 В (важкий режим роботи); 3,8 А при 480 В (нормальний режим роботи); 2,9 А при 480 В (важкий режим роботи) |
| Глибина | 206 мм |
| Діапазон адрес | 1...247 для Modbus послідовний; 1-247 |
| Діапазон робочих температур | -15...+60 °C |
| Допустиме відхилення напруги мережі | 10% |
| Допустиме відхилення частоти мережі | 5% |
| Електромагнітна сумісність | тест на стійкість до електростатичного розряду рівень 3 відповідно до МЕК 61000-4-2; тест на стійкість до випромінювання РЧ е/м поля рівень 3 відповідно до МЕК 61000-4-3; тест на стійкість до ел.перехідних процесів/імпульсів рівень 4 відповідно до МЕК 61000-4-4; 1,2/50 мкс - 8/20 мкс тест на стійкість до перенапруги рівень 3 відповідно до МЕК 61000-4-5; тест на стійкість до радіоперешкод рівень 3 відповідно до МЕК 61000-4-6 |
| Живлення | зовнішнє живлення для цифрових входів: 24 В постійний струм (19...30 В), <1,25 мА, тип захисту: захист від перевантаження та короткого замикання; внутрішнє живлення для потенціометра (1..10 кОм): 10,5 В постійний струм +/- 5 %, <10 мА, тип захисту: захист від перевантаження та короткого замикання; внутрішнє живлення для дискретних входів та STO: 24 В постійний струм (21...27 В), <200 мА, тип захисту: захист від перевантаження та короткого замикання |
| Закон керування асинхронним двигуном | Стандарт постійного крутного моменту; оптимізований режим крутного моменту; змінний момент |
| Закон керування синхронним двигуном | Двигун з постійними магнітами; синхронний реактивний двигун |
| Ізоляція | Між клемами живлення та керування |
| Інтервал оновлення | релейний вихід (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Інтерфейси | Ethernet; 2-провідний RS 485 |
| Категорія перенапруги | 3 |
| Кількість аналогових виходів | 2 |
| Кількість аналогових входів | 3 |
| Кількість в упаковці | 1 |
| Кількість вихідних фаз | 3 |
| Кількість вхідних фаз | 2 |
| Кількість дискретних виходів | 2 |
| Кількість дискретних входів | 10 |
| Кількість інтерфейсів Industrial Ethernet | 2 |
| Кількість релейних виходів | 3 |
| Кількість фаз | 3 фази |
| Клас умов середовища при експлуатації | клас 3C3 згідно з IEC 60721-3-3; клас 3S3 згідно з IEC 60721-3-3 |
| Клас умов середовища при зберіганні | клас 1C3 відповідно до EN 60721-3-1; клас 1S2 згідно з EN 60721-3-1 |
| Клас умов середовища при транспортуванні | клас 2C3 згідно з EN 60721-3-2; клас 2S1 згідно з EN 60721-3-2 |
| Комп'ютерний порт | Так |
| Компенсація ковзання ротора | Может бути подавлений; недоступний для керування двигуном з пост.магнітами; налаштовуємий; автоматичний при будь-якому навантаженні |
| Контур регулювання | регульований ПІД-регулятор |
| Країна виробництва | Індонезія |
| Логіка дискретних входів | 16 попередньо налаштованих швидкостей; позитивна логіка (джерело) (DI1...DI8), < 5 В (стан 0), > 11 В (стан 1); негативна логіка (прийомник) (DI1...DI8), > 16 В (стан 0), < 10 В (стан 1); позитивна логіка (джерело) (DI7, DI8), < 0,6 В (стан 0), > 2,5 В (стан 1); позитивна логіка (джерело) (STOA, STOB), < 5 В (стан 0), > 11 В (стан 1) |
| Максимальна вихідна напруга | 480,0 В |
| Максимальна вихідна частота | 599 Гц |
| Максимальне прискорення при вібрації під час транспортування | 10 м/с² при 13...200 Гц |
| Максимальне прискорення при ударі під час транспортування | 150 м/с² при 11 мс |
| Максимальний вхідний струм | 4,3 А |
| Максимальний коефіцієнт гармонік струму THDi | <48 % повне навантаження відповідно до МЕК 61000-3-12 |
| Максимальний перехідний струм | 6,7 А впродовж 60 с (нормальний режим роботи); 6 А впродовж 60 с (важкий режим роботи) |
| Максимальний прогин при вібрації | 1,5 мм при 2...13 Гц |
| Максимальний струм запобіжника gG | 10,0 А |
| Максимальний струм у сталому режимі | 5,6 А при 4 кГц для нормальний режим роботи; 4 А при 4 кГц для важкий режим роботи |
| Маркування | CE |
| Матеріал корпусу | Пластиковий |
| Метод доступу до мережі | ведений Modbus TCP |
| Мінімальний струм перемикання | 5 мА |
| Місцева сигналізація | Локальна діагностика: 3 світлодіод (одно-/двокольоровий); стан вбудованого зв'язку: 5 світлодіод (двокольоровий); стан модуля зв'язку: 2 світлодіод (двокольоровий); наявність напруги: 1 світлодіод (червоний) |
| Номінальна вихідна потужність | 2,2 В |
| Номінальна напруга | 380...480 В |
| Номінальна частота комутації | 4 кГц |
| Опір ізоляції | > 1 МОм |
| Орган керування на пристрої | Так |
| Очікуваний струм короткого замикання Isc | 50 кА |
| Підтримка протоколу CAN | Так |
| Підтримка протоколу DeviceNet | Ні |
| Підтримка протоколу EtherNet/IP | Так |
| Підтримка протоколу Modbus | Так |
| Підтримка протоколу PROFIBUS | Так |
| Підтримка протоколу PROFINET CBA | Так |
| Підтримка протоколу PROFINET IO | Так |
| Підтримка протоколу TCP/IP | Так |
| Повна потужність | 3,2 кВА при 480 В (нормальний режим роботи); 2,4 кВА при 480 В (важкий режим роботи) |
| Поляризація лінії зв'язку | відсутній повний опір; відсутній повний опір для Modbus послідовний |
| Потужність двигуна (AC-3) | 2,2 кВт |
| Похибка лінеаризації | AI1, AI2, AI3: +/- 0,15 % максимального значення для Аналоговий вхід; AQ1, AQ2: +/- 0,2 % для Аналоговий вихід |
| Протокол енкодера | амплитуда 1 В; EnDat 2,2; давач положення; RS 422; SSI 24 В; SSI 5 В; TTL/HTL |
| Протокол зв'язку | EtherNet/IP; Modbus TCP; Modbus послідовний |
| Профіль розгону й гальмування | лінійне регулювання окремо від 0,01...9999 с |
| Режим обміну даними | напівдуплексний, повнодуплексний, автоузгодження Ethernet IP/Modbus TCP |
| Рівень шуму | 54,5 дБ відповідно до 86/188/ЄЕС; 54,5 дБ |
| Робота в чотирьох квадрантах | Так |
| Робоче положення | вертикальне, +/- 10 градусів |
| Сертифікація | IEC 13849-1; UL 508C; IEC 60721-3; IEC 61000-3-12; IEC 61508; IEC 61800-3; IEC 61800-5-1 |
| Спосіб збирання | Шафа |
| Спосіб кріплення | Монтаж на стіну |
| Статичні втрати потужності | 14,0 В |
| Стійкість до впливів середовища | стійкість до хімічного забруднення клас 3C3 відповідно до МЕК 60721-3-3; стійкість до пилового забруднення клас 3S3 відповідно до МЕК 60721-3-3 |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP21 |
| Сумісність входів | DI1...DI8 дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2; DI7, DI8 імпульсний вхід ПЛК рівня 1відповідно до МЕК 65A-68; STOA, STOB дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2 |
| Температура зберігання | -40...+70 °C |
| Температура транспортування | -40...+70 °C |
| Тип аналогового виходу | програмно-конфігурована напруга AQ1, AQ2: 0...10 В постійний струм повний опір 470 Ом, роздільна здатність 10 біт; програмно-конфігурований струм AQ1, AQ2: 0...20 мА повний опір 500 Ом, роздільна здатність 10 біт |
| Тип аналогового входу | AI1, AI2, AI3 програмно-конфігурована напруга: 0...10 В постійний струм, повний опір: 30 кОм, роздільна здатність 12 біт; AI1, AI2, AI3 програмно-конфігурований струм: 0...20 мA/4...20 мA, повний опір: 250 Ом, роздільна здатність 12 біт |
| Тип гальмування | Постійним струмом |
| Тип дискретного виходу | логічний вихід DQ+ 0...1 кГц <= 30 В постійний струм 100 мА; програмується як імпульсний вихід DQ+ 0...30 кГц <= 30 В постійний струм 20 мА; логічний вихід DQ- 0...1 кГц <= 30 В постійний струм 100 мА |
| Тип дискретного входу | DI1...DI8 програмований, 24 В постійна напруга (<= 30 В), повний опір: 3,5 кОм; DI7, DI8 програмується як імпульсний вхід: 0...30 кГц, 24 В постійна напруга (<= 30 В); STOA, STOB безпечне вимкнення крутного моменту (Safe Torque Off), 24 В постійна напруга (<= 30 В), повний опір: > 2,2 кОм |
| Тип електричного з'єднання | Керування гвинтова клема 0,5...1,5 мм²/AWG 20...AWG 16; бік мережі гвинтова клема 2,5...6 мм²/AWG 14...AWG 10; двигун гвинтова клема 2,5...6 мм²/AWG 14...AWG 10; ланка постійного струму гвинтова клема 2,5...6 мм²/AWG 14...AWG 10 |
| Тип конектора | 2 RJ45; 1 RJ45 |
| Тип релейного виходу | конфігурована релейна логіка R1: реле несправності нормально відкритий/закритий електрична довговічність 100000 циклів; конфігурована релейна логіка R2: реле послідовності нормально відкритий електрична довговічність 1000000 циклів; конфігурована релейна логіка R3: реле послідовності нормально відкритий електрична довговічність 1000000 циклів |
| Точність | +/- 0,6 % AI1, AI2, AI3 для температури 60 °C аналоговий вхід; +/- 1 % AQ1, AQ2 для температури 60 °C аналоговий вихід |
| Ударостійкість | 15 gn для 11 мс |
| Фільтр ЕМС | вбудований; з опцією ЕМС-пластини |
| Формат даних | 8 біт, конфігурується непарний, парний або без парності для Modbus послідовний; 8 біт, конфігурується непарний, парний або без парності |
| Формат кадру даних | RTU |
| Час вибірки | 2 мс +/- 0,5 мс (DI1...DI8) - дискретний вхід; 5 мс +/- 1 мс (DI7, DI8) - імпульсний вхід; 1 мс +/- 1 мс (AI1, AI2, AI3) - аналоговий вхід; 5 мс +/- 1 мс (AQ1, AQ2) - аналоговий вихід |
| Частота | 50...60 Гц |
| Швидкість передачі даних | 10/100 Мбіт/с для Ethernet IP/Modbus TCP; 4,8, 9,6, 19,2, 38,4 кбіт/с для Modbus послідовний; 10, 100 Мбіт/с; 4,8 кбіт/с; 9600 біт/с; 19200 біт/с |
| Ширина | 144 мм |
| Вага | 4,5 кг |
| Відносна вологість | 5...95 % (без конденсації) |
| Допустима вологість під час експлуатації | клас 3K5 відповідно до EN 60721-3 |
| Допустима вологість під час зберігання | клас 1K5 відповідно до EN 60721-3 |
| Допустима вологість під час транспортування | клас 2K5 відповідно до EN 60721-3 |
