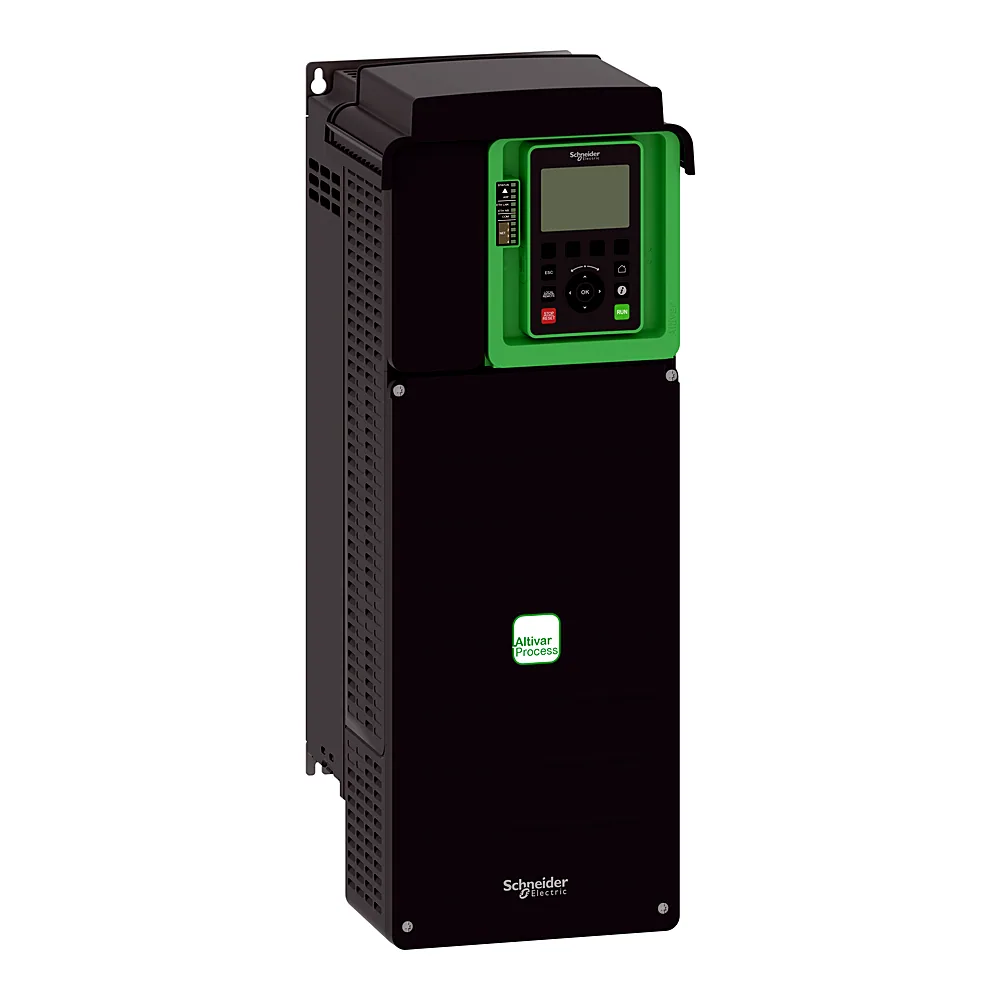

| Код | 00144487 |
| Виробник | Schneider Electric |
| Артикул виробника | ATV630D18N4 |
| Серія | ATS48/480 |
| Базовий струм навантаження при високому перевантаженні | 31,7 А |
| Базовий струм навантаження при низькому перевантаженні | 39,2 А |
| Безпечна зупинка 1 SS1 | Ні |
| Безпечне відключення моменту STO | Так |
| Безпечне керування гальмами SBC | Ні |
| Безпечне обмеження швидкості SLS | Ні |
| Вбудований гальмівний резистор | Ні |
| Висота над рівнем моря | 1000 м |
| Витрата охолоджувального повітря | 215 м³/год |
| Вихідна напруга | <= номінальної напруги живлення |
| Вихідний струм | 39,2 А |
| Вібростійкість | 10 м/с² при 13...200 Гц |
| Відповідність граничним значенням ЕМС | Так |
| Втрати потужності | природне охолодження: 67 Вт при 380 В, частота перемикання 4 кГц; примусове охолодження: 460 Вт при 380 В, частота перемикання 4 кГц |
| Втрати потужності залежно від струму | 616,0 В |
| Вхідний струм | 33,4 А при 380 В (нормальний режим роботи); 28,9 А при 480 В (нормальний режим роботи); 27,7 А при 380 В (важкий режим роботи); 24,4 А при 480 В (важкий режим роботи) |
| Діапазон адрес | 1...247 для Modbus послідовний |
| Діапазон вихідної частоти | 0,1...500 Гц |
| Діапазон потужності | 15...25 кВт в380-440 В 3 фази; 15...25 кВт в480-500 В 3 фази |
| Діапазон робочих температур | -15...+60 °C |
| Допустиме відхилення напруги мережі | 10% |
| Допустиме відхилення частоти мережі | 5% |
| Допустиме тимчасове перевищення струму | 1,1 x In впродовж 60 с (нормальний режим роботи); 1,5 x In впродовж 60 с (важкий режим роботи) |
| Електромагнітна сумісність | тест на стійкість до електростатичного розряду рівень 3 відповідно до МЕК 61000-4-2; тест на стійкість до випромінювання РЧ е/м поля рівень 3 відповідно до МЕК 61000-4-3; тест на стійкість до ел.перехідних процесів/імпульсів рівень 4 відповідно до МЕК 61000-4-4; 1,2/50 мкс - 8/20 мкс тест на стійкість до перенапруги рівень 3 відповідно до МЕК 61000-4-5; тест на стійкість до радіоперешкод рівень 3 відповідно до МЕК 61000-4-6 |
| Ємність ланки постійного струму | 1500,0 мкФ |
| Живлення | зовнішнє живлення для цифрових входів: 24 В постійний струм (19...30 В), <1,25 мА, тип захисту: захист від перевантаження та короткого замикання; внутрішнє живлення для потенціометра (1..10 кОм): 10,5 В постійний струм +/- 5 %, <10 мА, тип захисту: захист від перевантаження та короткого замикання; внутрішнє живлення для дискретних входів та STO: 24 В постійний струм (21...27 В), <200 мА, тип захисту: захист від перевантаження та короткого замикання |
| Закон керування асинхронним двигуном | Оптимізований режим крутного моменту; змінний момент; стандарт постійного крутного моменту |
| Закон керування синхронним двигуном | Двигун з постійними магнітами; синхронний реактивний двигун |
| Ізоляція | Між клемами живлення та керування |
| Інтервал оновлення | релейний вихід (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Інтерфейси | Ethernet; 2-провідний RS 485 |
| Категорія перенапруги | 3 |
| Кількість аналогових виходів | 2 |
| Кількість аналогових входів | 3 |
| Кількість в упаковці | 1 |
| Кількість вихідних фаз | 3 |
| Кількість вхідних фаз | 2 |
| Кількість дискретних виходів | 0 |
| Кількість дискретних входів | 8 |
| Кількість інтерфейсів Industrial Ethernet | 1 |
| Кількість релейних виходів | 3 |
| Кількість фаз | 3 фази |
| Клас умов середовища при експлуатації | клас 3C3 згідно з IEC 60721-3-3; клас 3S3 згідно з IEC 60721-3-3 |
| Клас умов середовища при зберіганні | клас 1C3 відповідно до EN 60721-3-1; клас 1S2 згідно з EN 60721-3-1 |
| Клас умов середовища при транспортуванні | клас 2C3 згідно з EN 60721-3-2; клас 2S1 згідно з EN 60721-3-2 |
| Комп'ютерний порт | Так |
| Компенсація ковзання ротора | Автоматичний при будь-якому навантаженні; налаштовуємий; недоступний для керування двигуном з пост.магнітами; может бути подавлений |
| Контур регулювання | регульований ПІД-регулятор |
| Логіка дискретних входів | 16 попередньо налаштованих швидкостей; позитивна логіка (джерело) (DI1...DI8), < 5 В (стан 0), > 11 В (стан 1); негативна логіка (прийомник) (DI1...DI8), > 16 В (стан 0), < 10 В (стан 1) |
| Максимальна вихідна напруга | 480,0 В |
| Максимальна вихідна частота | 500 кГц |
| Максимальне прискорення при вібрації під час транспортування | 10 м/с² при 13...200 Гц |
| Максимальне прискорення при ударі під час транспортування | 150 м/с² при 11 мс |
| Максимальний вхідний струм | 33,4 А |
| Максимальний коефіцієнт гармонік струму THDi | <48 % від 80...100 % навантаження відповідно до МЕК 61000-3-12 |
| Максимальний перехідний струм | 43,1 А впродовж 60 с (нормальний режим роботи); 47,6 А впродовж 60 с (важкий режим роботи) |
| Максимальний прогин при вібрації | 1,5 мм при 2...13 Гц |
| Максимальний струм запобіжника gG | 63,0 А |
| Максимальний струм перемикання | релейний вихід R1, R2, R3 при резистивний навантаження , cos phi = 1 : 3 А при 250 В змінний струм; релейний вихід R1, R2, R3 при резистивний навантаження , cos phi = 1 : 3 А при 30 В постійний струм; релейний вихід R1, R2, R3 при індуктивне навантаження , cos phi = 0,4 та L/R = 7 мс: 2 А при 250 В змінний струм; релейний вихід R1, R2, R3 при індуктивне навантаження , cos phi = 0,4 та L/R = 7 мс: 2 А при 30 В постійний струм |
| Максимальний струм у сталому режимі | 39,2 А при 4 кГц для нормальний режим роботи; 31,7 А при 4 кГц для важкий режим роботи |
| Маркування | CE |
| Матеріал корпусу | Пластиковий |
| Метод доступу до мережі | ведений Modbus TCP |
| Мінімальний струм перемикання | 5 мА |
| Місцева сигналізація | Для локальна діагностика 3 світлодіоди; для стан вбудованого зв'язку 3 світлодіоди (двокольоровий); для стан модуля зв'язку 4 світлодіоди (двокольоровий); для наявність напруги 1 світлодіод (червоний) |
| Номінальна вихідна потужність | 18,5 кВт |
| Номінальна напруга | 380...480 В |
| Номінальна частота комутації | 4 кГц |
| Опір ізоляції | > 1 МОм |
| Орган керування на пристрої | Так |
| Очікуваний струм короткого замикання Isc | 50 кА |
| Підтримка протоколу CAN | Так |
| Підтримка протоколу DeviceNet | Ні |
| Підтримка протоколу EtherNet/IP | Так |
| Підтримка протоколу Modbus | Так |
| Підтримка протоколу PROFIBUS | Так |
| Підтримка протоколу PROFINET CBA | Так |
| Підтримка протоколу PROFINET IO | Так |
| Підтримка протоколу TCP/IP | Так |
| Повна потужність | 24 кВА при 480 В (нормальний режим роботи); 20,3 кВА при 480 В (важкий режим роботи) |
| Поляризація лінії зв'язку | Відсутній повний опір |
| Потужність двигуна (AC-3) | 18,5 кВт |
| Похибка лінеаризації | AI1, AI2, AI3: +/- 0,15 % максимального значення для Аналоговий вхід; AO1, AO2: +/- 0,2 % для Аналоговий вихід |
| Протокол зв'язку | Ethernet; Modbus TCP; Modbus послідовний |
| Профіль розгону й гальмування | лінійне регулювання окремо від 0,01...9999 с |
| Режим обміну даними | напівдуплексний, повнодуплексний, автоузгодження Ethernet/Modbus TCP |
| Рівень шуму | 59,5 дБ відповідно до 86/188/ЄЕС; 59,5 дБ |
| Робота в чотирьох квадрантах | Ні |
| Робоче положення | вертикальне, +/- 10 градусів |
| Роздільна здатність за частотою | пульт 0,1 Гц; аналоговий вхід 0,012/50 Гц |
| Сертифікація | навколишнє середовище 1, категорія C2 IEC 61800-3; IEC 13849-1; навколишнє середовище 2, категорія C3 IEC 61800-3; UL 508C; IEC 60721-3; IEC 61000-3-12; IEC 61508; IEC 61800-3; IEC 61800-3 середовище 1, категорія C2; IEC 61800-3 середовище 2 категорія C3; IEC 61800-5-1 |
| Спосіб кріплення | Монтаж на стіну |
| Спосіб монтажу | Навісний |
| Статичні втрати потужності | 23,0 В |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP21 |
| Ступінь захисту (NEMA) | NEMA 1 |
| Сумісність входів | DI1... DI6 дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2; DI5, DI6 дискретний вхід ПЛК рівня 1відповідно до МЕК 65A-68; STOA, STOB дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2 |
| Температура зберігання | -40...+70 °C |
| Температура транспортування | -40...+70 °C |
| Тип аналогового виходу | програмно-конфігурована напруга AQ1, AQ2: 0...10 В постійний струм повний опір 470 Ом, роздільна здатність 10 біт; програмно-конфігурований струм AQ1, AQ2: 0...20 мА, роздільна здатність 10 біт; програмно-конфігурований струм DQ-, DQ+: 30 В постійний струм; програмно-конфігурований струм DQ-, DQ+: 100 мА |
| Тип аналогового входу | AI1, AI2, AI3 програмно-конфігурована напруга: 0...10 В постійний струм, повний опір: 31,5 кОм, роздільна здатність 12 біт; AI1, AI2, AI3 програмно-конфігурований струм: 0...20 мА, повний опір: 250 Ом, роздільна здатність 12 біт; AI2 аналоговий вхід сигналу напруги: - 10...10 В постійний струм, повний опір: 31,5 кОм, роздільна здатність 12 біт |
| Тип гальмування | Постійним струмом |
| Тип дискретного виходу | релейні виходи R1A, R1B, R1C 250 В змінний струм 3000 мА; релейні виходи R1A, R1B, R1C 30 В постійний струм 3000 мА; релейні виходи R2A, R2C 250 В змінний струм 5000 мА; релейні виходи R2A, R2C 30 В постійний струм 5000 мА; релейні виходи R3A, R3C 250 В змінний струм 5000 мА; релейні виходи R3A, R3C 30 В постійний струм 5000 мА |
| Тип дискретного входу | DI7, DI8 програмується як імпульсний вхід: 0...30 кГц, 24 В постійна напруга (<= 30 В) |
| Тип електричного з'єднання | Керування знімні гвинтові клеми 0,5...1,5 мм²/AWG 20...AWG 16; бік мережі гвинтова клема 10...16 мм²/AWG 8...AWG 6; двигун гвинтова клема 10...16 мм²/AWG 8...AWG 6 |
| Тип конектора | RJ45 (на віддаленому графічному терміналі) для Ethernet/Modbus TCP; RJ45 (на віддаленому графічному терміналі) для Modbus послідовний |
| Тип охолодження | Примусове охолодження |
| Тип пускача двигуна | Перетворювач частоти |
| Тип релейного виходу | конфігурована релейна логіка R1: реле несправності нормально відкритий/закритий електрична довговічність 100000 циклів; конфігурована релейна логіка R2: реле послідовності нормально відкритий електрична довговічність 100000 циклів; конфігурована релейна логіка R3: реле послідовності нормально відкритий електрична довговічність 100000 циклів |
| Точність | +/- 0,6 % AI1, AI2, AI3 для температури 60 °C аналоговий вхід; +/- 1 % AO1, AO2 для температури 60 °C аналоговий вихід |
| Ударостійкість | 15 gn для 11 мс |
| Фільтр ЕМС | вбудований з50 м відповідно до МЕК 61800-3 категорія C2; вбудований з150 м відповідно до МЕК 61800-3 категорія C3 |
| Формат даних | 8 біт, конфігурується непарний, парний або без парності |
| Формат кадру даних | RTU |
| Відносна вологість | 5...95 % (без конденсації) |
| Допустима вологість під час експлуатації | клас 3K5 відповідно до EN 60721-3 |
| Допустима вологість під час зберігання | клас 1K5 відповідно до EN 60721-3 |
| Допустима вологість під час транспортування | клас 2K5 відповідно до EN 60721-3 |
