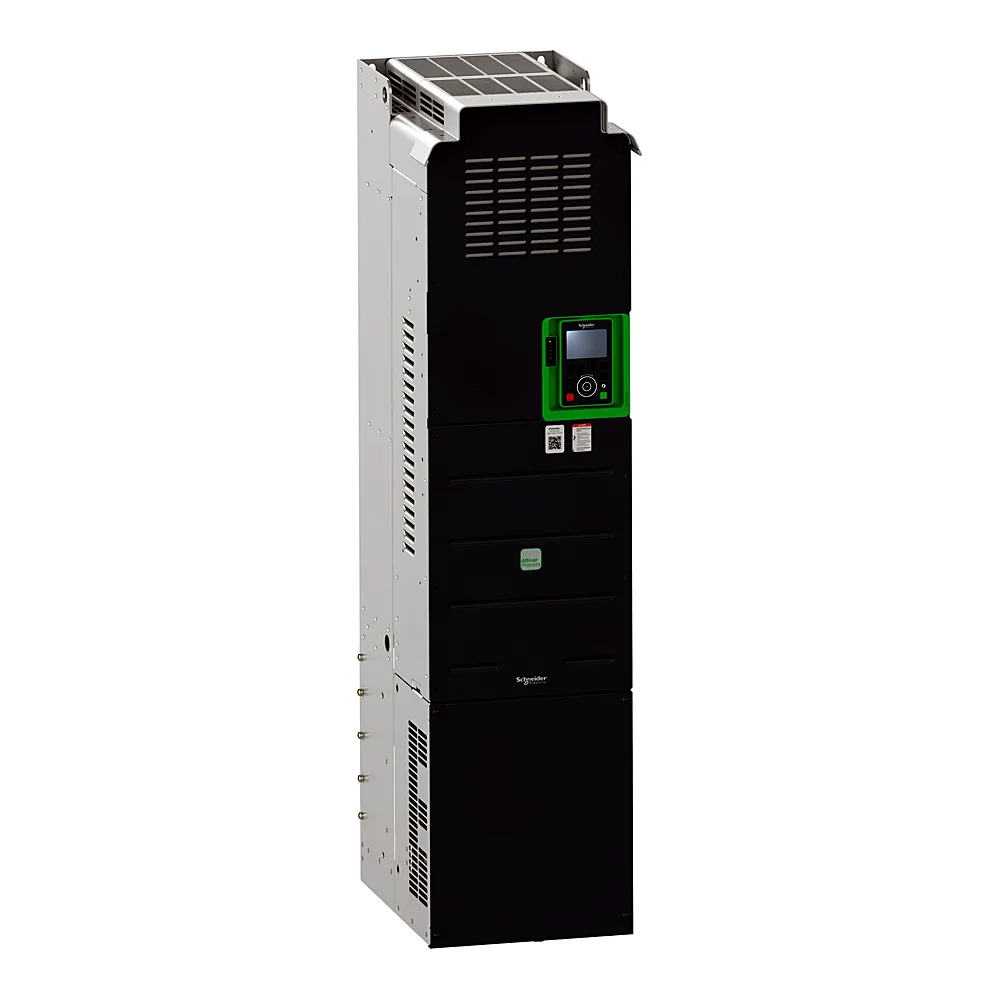

| Код | 00263149 |
| Виробник | Schneider Electric |
| Артикул виробника | ATV930C11N4 |
| Серія | ALTIVAR 930 |
| Базовий струм навантаження при високому перевантаженні | 173,0 А |
| Базовий струм навантаження при низькому перевантаженні | 211,0 А |
| Безпечна зупинка 1 SS1 | Так |
| Безпечне відключення моменту STO | Так |
| Безпечне керування гальмами SBC | Так |
| Безпечне обмеження швидкості SLS | Так |
| Вбудований гальмівний резистор | Так |
| Висота | 1205 мм |
| Вихідний струм | 211,0 А |
| Вібростійкість | 10 м/с² при 13...200 Гц |
| Відповідність граничним значенням ЕМС | Так |
| Втрати потужності | 2638,0 В |
| Вхідний струм | 201,0 А при 380 В (нормальний режим роботи); 170,0 А при 380 В (важкий режим роботи); 165,0 А при 480 В (нормальний режим роботи); 143,0 А при 480 В (важкий режим роботи) |
| Глибина | 393 мм |
| Діапазон адрес | 1...247 для Modbus послідовний; 1-247 |
| Діапазон робочих температур | -15...+60 °C |
| Допустиме відхилення напруги мережі | 10% |
| Допустиме відхилення частоти мережі | 5% |
| Електромагнітна сумісність | тест на стійкість до електростатичного розряду рівень 3 відповідно до МЕК 61000-4-2; тест на стійкість до випромінювання РЧ е/м поля рівень 3 відповідно до МЕК 61000-4-3; тест на стійкість до ел.перехідних процесів/імпульсів рівень 4 відповідно до МЕК 61000-4-4; 1,2/50 мкс - 8/20 мкс тест на стійкість до перенапруги рівень 3 відповідно до МЕК 61000-4-5; тест на стійкість до радіоперешкод рівень 3 відповідно до МЕК 61000-4-6 |
| Закон керування асинхронним двигуном | Стандарт постійного крутного моменту; змінний момент; оптимізований режим крутного моменту |
| Закон керування синхронним двигуном | Двигун з постійними магнітами; синхронний реактивний двигун |
| Ізоляція | Між клемами живлення та керування |
| Інтерфейси | Ethernet; 2-провідний RS 485 |
| Категорія перенапруги | 3 |
| Кількість в упаковці | 1 |
| Кількість вихідних фаз | 3 |
| Кількість вхідних фаз | 2 |
| Кількість дискретних входів | 10 |
| Кількість інтерфейсів Industrial Ethernet | 2 |
| Кількість фаз | 3 фази; однофазний |
| Клас умов середовища при експлуатації | клас 3C3 згідно з IEC 60721-3-3; клас 3S3 згідно з IEC 60721-3-3 |
| Клас умов середовища при зберіганні | клас 1C3 відповідно до EN 60721-3-1; клас 1S2 згідно з EN 60721-3-1 |
| Клас умов середовища при транспортуванні | клас 2C3 згідно з EN 60721-3-2; клас 2S1 згідно з EN 60721-3-2 |
| Комп'ютерний порт | Так |
| Компенсація ковзання ротора | Налаштовуємий; автоматичний при будь-якому навантаженні; может бути подавлений; недоступний для керування двигуном з пост.магнітами |
| Контур регулювання | регульований ПІД-регулятор |
| Країна виробництва | Індія |
| Максимальна вихідна напруга | 480,0 В |
| Максимальна вихідна частота | 599 Гц |
| Максимальне прискорення при вібрації під час транспортування | 10 м/с² при 13...200 Гц |
| Максимальне прискорення при ударі під час транспортування | 150 м/с² при 11 мс |
| Максимальний вхідний струм | 201,0 А |
| Максимальний коефіцієнт гармонік струму THDi | <48 % повне навантаження відповідно до МЕК 61000-3-12 |
| Максимальний перехідний струм | 253 А впродовж 60 с (нормальний режим роботи); 259,5 А впродовж 60 с (важкий режим роботи) |
| Максимальний прогин при вібрації | 1,5 мм при 2...13 Гц |
| Максимальний струм у сталому режимі | 211 А при 4 кГц для нормальний режим роботи; 173 А при 4 кГц для важкий режим роботи |
| Маркування | CE |
| Матеріал корпусу | Листова сталь |
| Метод доступу до мережі | ведений Modbus TCP |
| Місцева сигналізація | Локальна діагностика: 3 світлодіоди (одно-/двокольоровий); 5 світлодіодів (двокольоровий); 2 світлодіоди (двокольоровий); 1 світлодіод (червоний) |
| Номінальна вихідна потужність | 110,0 В |
| Номінальна напруга | 380...480 В |
| Номінальна частота комутації | 2,5 кГц |
| Опір ізоляції | > 1 МОм |
| Орган керування на пристрої | Так |
| Очікуваний струм короткого замикання Isc | 50 кА |
| Підтримка протоколу CAN | Так |
| Підтримка протоколу DeviceNet | Ні |
| Підтримка протоколу EtherNet/IP | Так |
| Підтримка протоколу Modbus | Так |
| Підтримка протоколу PROFIBUS | Так |
| Підтримка протоколу PROFINET CBA | Так |
| Підтримка протоколу PROFINET IO | Так |
| Підтримка протоколу TCP/IP | Так |
| Повна потужність | 121,8 кВА при 380..480 В (нормальний режим роботи); 102,6 кВА при 380..480 В (важкий режим роботи) |
| Поляризація лінії зв'язку | відсутній повний опір; відсутній повний опір для Modbus послідовний |
| Потужність двигуна (AC-3) | 110 кВт |
| Протокол енкодера | амплитуда 1 В; EnDat 2,2; давач положення; RS 422; SSI 24 В; SSI 5 В; TTL/HTL |
| Протокол зв'язку | Ethernet IP/Modbus TCP; Modbus |
| Профіль розгону й гальмування | лінійне регулювання окремо від 0,01...9999 с; Тип кривої S, U або налаштований |
| Рівень шуму | 69,9 дБ відповідно до 86/188/ЄЕС; 69,9 дБ |
| Робота в чотирьох квадрантах | Так |
| Робоче положення | вертикальне, +/- 10 градусів |
| Сертифікація | IEC 13849-1; UL 508C; IEC 60721-3; IEC 61000-3-12; IEC 61508; IEC 61800-3; IEC 61800-5-1 |
| Спосіб збирання | Шафа |
| Спосіб кріплення | Монтаж на стіну |
| Статичні втрати потужності | 67,0 В |
| Стійкість до впливів середовища | стійкість до хімічного забруднення клас 3C3 відповідно до МЕК 60721-3-3; стійкість до пилового забруднення клас 3S3 відповідно до МЕК 60721-3-3 |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP21 |
| Температура зберігання | -25...+70 °C |
| Температура транспортування | -25...+70 °C |
| Тип гальмування | Постійним струмом |
| Тип електричного з'єднання | Бік мережі гвинтова клема 2×50...3×120 мм²/2 x AWG 1/0...2×300 kcmil; ланка постійного струму гвинтова клема 0,5...1,5 мм²/AWG 20...AWG 16; керування гвинтова клема 0,5...1,5 мм²/AWG 20...AWG 16 |
| Тип конектора | 2 RJ45; 1 RJ45 |
| Тип релейного виходу | конфігурована релейна логіка R1: реле несправності нормально відкритий/закритий електрична довговічність 100000 циклів; конфігурована релейна логіка R2: реле послідовності нормально відкритий електрична довговічність 1000000 циклів; конфігурована релейна логіка R3: реле послідовності нормально відкритий електрична довговічність 1000000 циклів |
| Ударостійкість | 6 gn для 11 мс |
| Фільтр ЕМС | вбудований; з опцією ЕМС-пластини |
| Формат даних | 8 біт, конфігурується непарний, парний або без парності для Modbus послідовний; 8 біт, конфігурується непарний, парний або без парності |
| Формат кадру даних | RTU |
| Частота | 50...60 Гц |
| Швидкість передачі даних | 10/100 Мбіт/с для Ethernet IP/Modbus TCP; 4,8, 9,6, 19,2, 38,4 кбіт/с для Modbus послідовний; 10, 100 Мбіт/с; 4,8 кбіт/с; 9600 біт/с; 19200 біт/с |
| Ширина | 320 мм |
| Вага | 104 кг |
| Відносна вологість | 5...95 % (без конденсації) |
| Допустима вологість під час експлуатації | клас 3K5 відповідно до EN 60721-3 |
| Допустима вологість під час зберігання | клас 1K5 відповідно до EN 60721-3 |
| Допустима вологість під час транспортування | клас 2K5 відповідно до EN 60721-3 |
