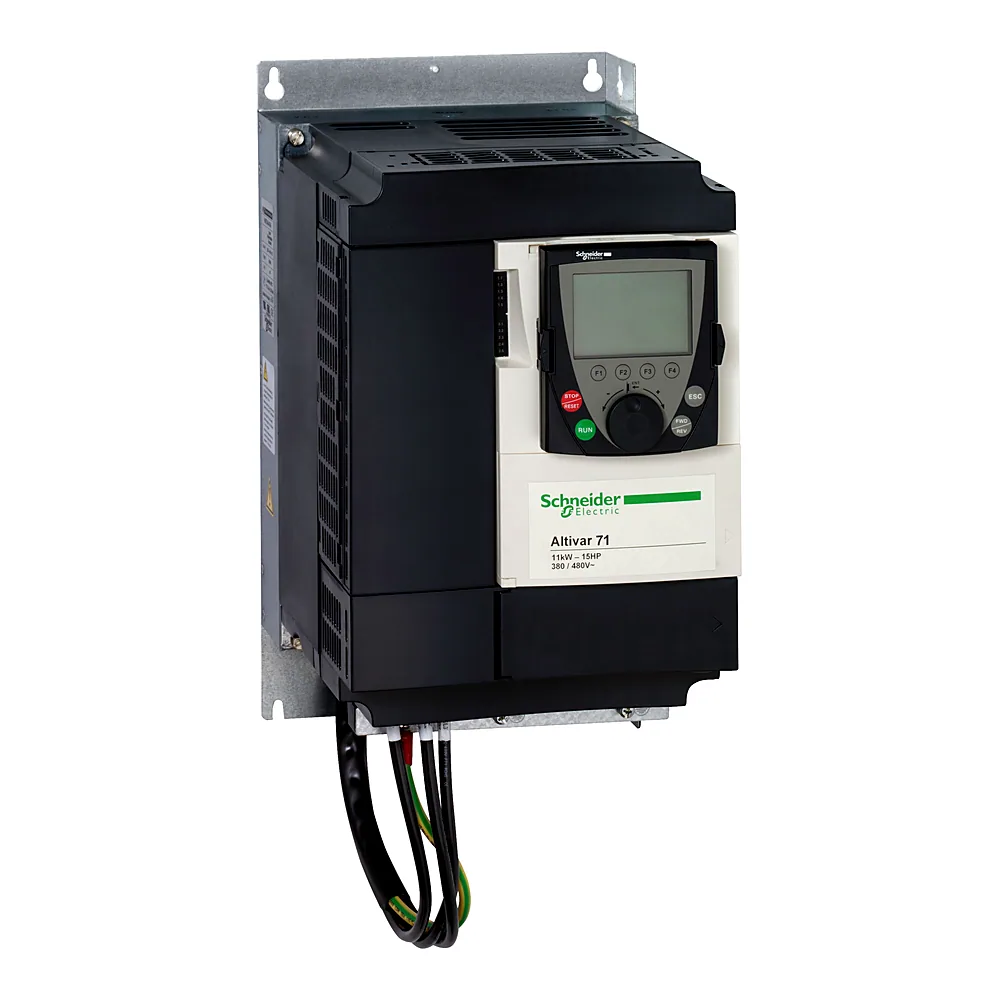

| Код | 00226494 |
| Виробник | Schneider Electric |
| Артикул виробника | ATV71LD17N4Z |
| Серія | ATS48/480 |
| Висота над рівнем моря | 1000 м |
| Вихідна напруга | <= номінальної напруги живлення |
| Вихідний струм | 17,6 А при 4 кГц 380 В 3 фази 7,5 кВт / 10 к.с; 14 А при 4 кГц 460 В 3 фази 7,5 кВт / 10 к.с |
| Вібростійкість | 1,5 мм від вершини до вершини (f= 3...13 Гц); 1 gn (f= 13...200 Гц) |
| Вхідний струм | 27 А для 380 В 3 фази 7,5 кВт / 10 к.с; 22,2 А для 480 В 3 фази 7,5 кВт / 10 к.с |
| Гальмівний крутний момент | 30 % без гальмівного резистора; <= 150 % з гальмівним або підйомним резистором |
| Діапазон адрес | 1...247 для Modbus; 1...127 для CANopen |
| Діапазон вихідної частоти | 0...599 Гц |
| Діапазон напруги живлення | 323...528 В |
| Діапазон регулювання швидкості | 1...100 для асинхрониий двигун в розімкнут. режимі, без зворот. зв'яз. за швидкістю; 1...50 для синхронний двигун в розімкнут. режимі, без зворот. зв'яз. за швидкістю; 1...1000 для асинхрониий двигун в режимі замкненого контуру з енкодером |
| Діапазон робочих температур | -10...+50 °C |
| Електрична міцність ізоляції | 3535 В ПОСТІЙНИЙ СТРУМ між заземленням та клемами живлення; 5092 В ПОСТІЙНИЙ СТРУМ між керуванням та клемами живлення |
| Живлення | внутрішнє живлення для потенціометра (1..10 кОм): 10,5 В постійний струм +/- 5 %, <10 А, тип захисту: захист від перевантаження та короткого замикання; внутрішнє живлення: 24 В постійний струм (21...27 В), <200 А, тип захисту: захист від перевантаження та короткого замикання |
| Закон керування асинхронним двигуном | векторне керування без датчика, ENA (Energy Adaptation System); векторне керування без датчика, стандартний; скалярне керування (U/f) - енергозбереж, квадрат.U/f; векторне керування з датчиком, стандартний; відношення напружене/частота, 5 точок; векторне керування без датчика, 2 точки; відношення напружене/частота, 2 точки |
| Закон керування синхронним двигуном | Векторне керування з давачем, стандартне; векторне керування без давача, стандартне |
| Ізоляція | Електрична між силовою частиною та системою керування |
| Інтерфейси | 2-провідний RS 485 для Modbus |
| Кількість аналогових виходів | 1 |
| Кількість аналогових входів | 2 |
| Кількість дискретних виходів | 2 |
| Кількість дискретних входів | 7 |
| Кількість фаз | 3 фази |
| Компенсація ковзання ротора | недоступний при скалярному керуванні U/f(2 чи 5 точок); автоматичний при будь-якому навантаженні; налаштовуємий; придушувані |
| Контур регулювання | регульований ПІ-регулятор |
| Короткочасне перевищення моменту | 170 %, +/- 10 % для 60 с; 220 %, +/- 10 % для 2 с |
| Країна виробництва | Китай |
| Логіка дискретних входів | Позитивна логіка (LI6)якщо сконфігуровано як логічний вхід, < 5 В (стан 0), > 11 В (стан 1); негативна логіка (LI6)якщо сконфігуровано як логічний вхід, > 16 В (стан 0), < 10 В (стан 1); позитивна логіка (LI1...LI5), < 5 В (стан 0), > 11 В (стан 1); негативна логіка (LI1...LI5), > 16 В (стан 0), < 10 В (стан 1); позитивна логіка (PWR), < 2 В (стан 0), > 17 В (стан 1) |
| Максимальний перехідний струм | 23,9 А для 2 с 3 фази / 7,5 кВт / 10 к.с |
| Максимальний струм перемикання | 5 А при 250 В змінний струм при резистивний навантаження - cos phi = 1 - L/R = 0 мс (R1, R2); 5 А при 30 В постійний струм при резистивний навантаження - cos phi = 1 - L/R = 0 мс (R1, R2); 2 А при 250 В змінний струм при індуктивне навантаження - cos phi = 0,4 - L/R = 7 мс (R1, R2); 2 А при 30 В постійний струм при індуктивне навантаження - cos phi = 0,4 - L/R = 7 мс (R1, R2) |
| Маркування | CE |
| Метод доступу до мережі | ведений CANopen |
| Мінімальний гальмівний опір | 12 Ом |
| Мінімальний струм перемикання | 3 мА |
| Місцева сигналізація | Для напруга перетворювача частоти 1 світлодіод (червоний) |
| Момент затягування | 3 Н.м, 26,5 дюйм*фунт (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB); 0,6 Н.м (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) |
| Номінальна напруга | 380...480 В |
| Номінальна частота комутації | 8 кГц |
| Опір ізоляції | > 1 МОм |
| Очікуваний струм короткого замикання Isc | 22 кА для 3 фази |
| Повна потужність | 17,8 кВА при 380 В 3 фази 7,5 кВт / 10 к.с |
| Поляризація лінії зв'язку | відсутній повний опір для Modbus |
| Потужність двигуна (AC-3) | 7,5 кВт, 3 фази при 380..480 В |
| Похибка лінеаризації | +/- 0,15 % максимального значення (AI1-/Al1+, AI2); +/- 0,2 % (AO1) |
| Протокол зв'язку | CANopen; Modbus |
| Профіль розгону й гальмування | авторегул.темпу при перевищ.гальмівної здатності; лінійне регулювання окремо від 0,01...9000 с; Тип кривої S, U або налаштований |
| Рівень шуму | 55,6 дБ відповідно до 86/188/ЄЕС |
| Робоче положення | вертикальне, +/- 10 градусів |
| Роздільна здатність за частотою | пульт 0,1 Гц; аналоговий вхід 0,024/50 Гц |
| Сертифікація | NOM 117; C-Tick; CSA; GOST; UL |
| Спосіб збирання | З тепловідвідним радіатором |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 (у верхній частині без глухої пластини на кришці), IP21, IP41 (у верхній частині), IP54 (в нижній частині) |
| Температура зберігання | -25...+70 °C |
| Тип аналогового виходу | AO1 програмно-конфігурована напруга: 0...10 В постійний струм, повний опір: 470 Ом, роздільна здатність: 10 біт; AO1 програмно-конфігурований струм: 0...20 мА, повний опір: 500 Ом, роздільна здатність: 10 біт; AO1 програмно-конфігурована вихідна логіка 10 В 20 А |
| Тип аналогового входу | AI2 програмно-конфігурована напруга: 0...10 В постійний струм 24 В макс, повний опір: 30000 Ом, роздільна здатність 11 біт; AI1-/Al1+ біполярна диференційна напруга: +/- 10 В постійний струм 24 В макс, роздільна здатність 11 біт + знак; AI2 програмно-конфігурований струм: 0...20 мА, повний опір: 242 Ом, роздільна здатність 11 біт |
| Тип дискретного виходу | конфігурована релейна логіка: (R1A, R1B, R1C) нормально відкритий/закритий - 100000 циклів; конфігурована релейна логіка: (R2A, R2B) нормально відкритий - 100000 циклів |
| Тип дискретного входу | Програмований (LI1...LI5)24 В постійна напруга, з ПЛК рівня 1 - 3500 Ом; конфігурується перемикачем (LI6)24 В постійна напруга, з ПЛК рівня 1 - 3500 Ом; конфігурується перемикачем давач PTC (терморезистор) (LI6) - 0...6 датчики - 1500 Ом; вхід безпеки (PWR)24 В постійна напруга - 1500 Ом |
| Тип електричного з'єднання | Клема, момент затяжки: 2,5 мм², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR); клема, момент затяжки: 6 мм², AWG 8 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) |
| Тип захисту | Захист від перегріву: привод; тепловий захист: привод; коротке замикання між фазами двигуна: привод; обриви вхідної фази: привод; перевантаження по струму між вихідн.фазами та землею: привод; перенапруга у ланці постійного струму: привод; обрив у ланцюзі керування: привод; від перевищення допустимої швидкості: привод; недонапруга в мережі: привод; перенапруга в мережі: привод; від втрати вхідної фази: привод; тепловий захист: двигун; обрив фази двигуна: двигун; відключення живлення: двигун |
| Тип кабелю | без монтажного комплекту 1 дріт(и) Кабель IEC при 45 °C, мідь 90 °C / XLPE/EPR; без монтажного комплекту 1 дріт(и) Кабель IEC при 45 °C, мідь 70 °C / ПВХ; з монтажним комплектом IP21 або IP31 3 дріт(и) Кабель IEC при 40 °C, мідь 70 °C / ПВХ; з монтажним комплектом NEMA тип 1 3 дріт(и) UL 508 кабель при 40 °C, мідь 75 °C / ПВХ |
| Тип конектора | 1 RJ45 (на лицьовій стороні) для Modbus; 1 RJ45 (на терміналі) для Modbus; штекер SUB-D 9 на RJ45 для CANopen |
| Точність | +/- 0,6 % (AI1-/Al1+) для температури 60 °C; +/- 0,6 % (AI2) для температури 60 °C; +/- 1 % (AO1) для температури 60 °C |
| Точність крутного моменту | +/- 5 % в режимі замкненого контуру з енкодером; +/- 15 % в розімкнут. режимі, без зворот. зв'яз. за швидкістю |
| Точність підтримання швидкості | +/- 0,01 % від номінальної швидкості в режимі замкненого контуру з енкодером 0,2 Тн до Тн; +/- 10 % від номінального ковзання без зворотного зв'язку по швидкості 0,2 Тн до Тн |
| Ударостійкість | 15 gn для 11 мс |
| Фільтр ЕМС | Вбудований |
| Формат даних | 8 біт, 1 стоп, парна парність для Modbus на лицьовій стороні; 8 біт, непарний, парний або без конфігурованої парності для Modbus на терміналі |
| Формат кадру даних | RTU для Modbus |
| Час вибірки | 2 мс +/- 0,5 мс (LI6)якщо сконфігуровано як логічний вхід - дискретний вхід(входи); 2 мс +/- 0,5 мс (LI1...LI5) - дискретний вхід(входи); 2 мс +/- 0,5 мс (AI1-/Al1+) - аналоговий вхід(входи); 2 мс +/- 0,5 мс (Al2) - аналоговий вхід(входи) |
| Час реакції | R1A, R1B, R1C 7 мс, відхилення +/- 0,5 мс для дискретний вихід(ів); R2A, R2B 7 мс, відхилення +/- 0,5 мс для дискретний вихід(ів); AO1 2 мс, відхилення +/- 0,5 мс для аналоговий вихід(ів); <= 100 мс у режимі сTO (безпечне вимкнення моменту) |
| Частота | 47,5...63 Гц |
| Швидкість передачі даних | 9600 біт/с, 19200 біт/с для Modbus на лицьовій стороні; 4800 біт/с, 9600 біт/с, 19200 біт/с, 38,4 кбіт/с для Modbus на терміналі; 20 кбіт/с, 50 кбіт/с, 125 кбіт/с, 250 кбіт/с, 500 кбіт/с, 1 Мбіт/с для CANopen |
| Відносна вологість | 5...95 % (без конденсації) |
