| Код | 00166118 |
| Виробник | Schneider Electric |

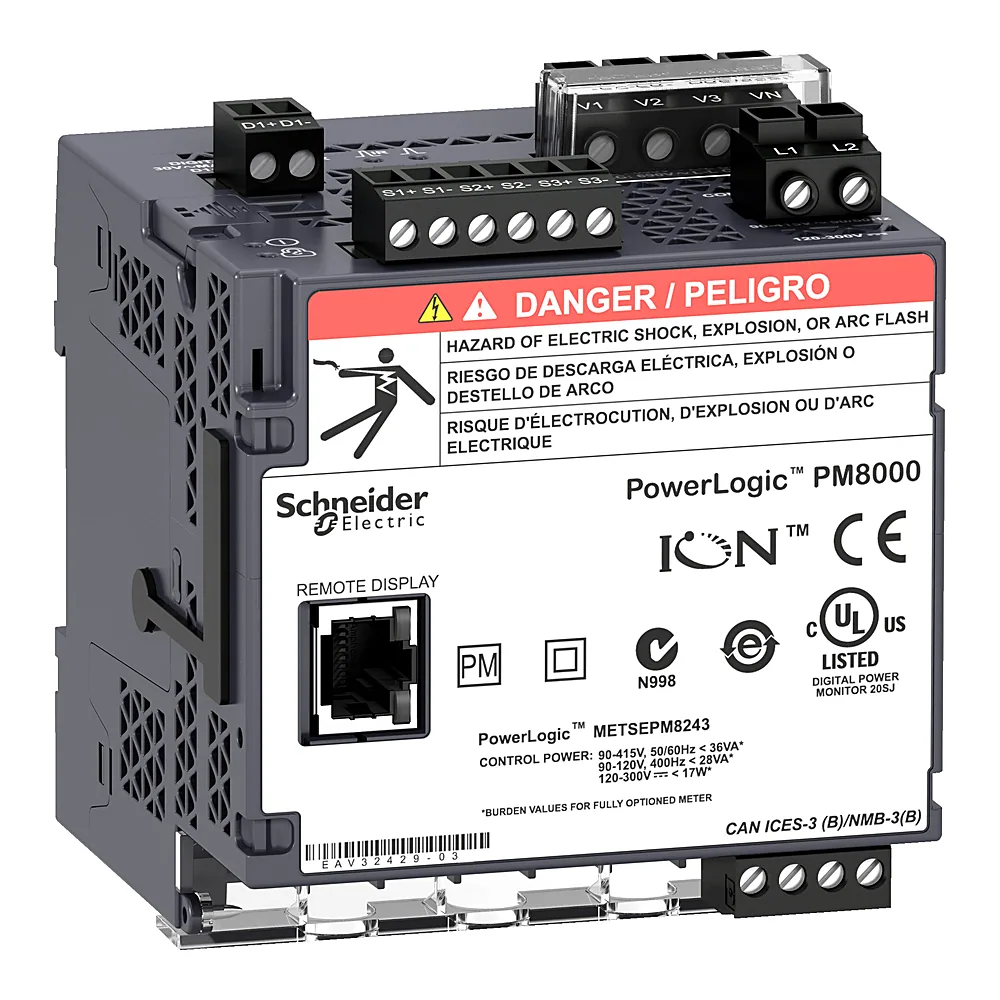

| Артикул виробника | METSEPM8243 |
| Серія | Вимірювачі |
| Аналіз якості електроенергії | відповідно до EN 50160: 2010 звіт про відповідність; відповідно до IEEE 519: 2014 звіт про відповідність; відповідно до МЕК 61000-4-30: клас S вимірювання якості потужності; до 63-ї гармоніки; гармонійні спотворення; захоплення форми сигналу; виявлення провалів і стрибків напруги; програмованість (логічні та математичні функції); відповідно до МЕК 62586 спостереження за якістю потужності; визначення порушення напрямку; швидка зміна напруги |
| Веб-сервіси | домашня сторінка з можливістю налаштування; завантаження/вивантаження файлів через FTP; завантаження/вивантаження файлів через SFTP; веб-сервер; сповіщення про сигналізації на електронну пошту; перегляд знятої осцилограми (FTP); перегляд знятої осцилограми (веб-сторінка); HTTPS сервер |
| Виконання EMC | електростатичний розряд conforming to МЕК 61000-4-2; тест на стійкість до випромінювання РЧ е/м поля conforming to МЕК 61000-4-3; тест на стійкість до ел.перехідних процесів/імпульсів conforming to МЕК 61000-4-4; тест на стійкість до перенапруги conforming to МЕК 61000-4-5; наведені радіочастотні збурення conforming to МЕК 61000-4-6; Магнітне поле при частоті живлення conforming to МЕК 61000-4-8; тест на стійкість до перепадів та переривань напруги conforming to МЕК 61000-4-11; стійкість до імпульсних хвиль conforming to МЕК 61000-4-12; наведені та випромінювані перешкоди conforming to EN 55022; наведені та випромінювані перешкоди conforming to EN 55011; наведені та випромінювані перешкоди conforming to FCC частина 15; наведені та випромінювані перешкоди conforming to ICES-003; наведені радіочастотні збурення (2...150 Гц) conforming to CLC/TR 50579; стійкість до перенапруги conforming to IEEE C37,90,1 |
| Вимірювані величини | Струм; напруга; частота; активна та реактивна потужність сумарне; видима потужність сумарне; коефіцієнт потужності сумарне; активна та реактивна потужність на фазу, середньоквадратичне значення; видима потужність на фазу, середньоквадратичне значення; коефіцієнт потужності на фазу, середньоквадратичне значення |
| Вимірювання напруги | 57...400 В змінний струм 42...69 Гц між фазою та нейтраллю; 100...690 В змінний струм 42...69 Гц між фазами |
| Вимірювання сили струму | 50...10000 мА |
| Вимірювання частоти | 42...69 Гц |
| Висота | 90,5 мм |
| Відображувана інформація | Напруга; струм; частота; потужність; енергоспоживання; гармонійні спотворення |
| Глибина | 90,8 мм |
| Діапазон робочих температур | -25...+70 °C |
| Запис даних | журнали гармонік; журнали провалів і стрибків; GPS-синхронізація; відмітка часу; журнали даних; тренди/прогнозування; журнали форм сигналу; журнали сигналізацій; послідовність запису подій; min/max миттєвих значень; журнали подій; 50 реєстраторів даних |
| Категорія перенапруги | 3 |
| Кібербезпека | захист паролем; зміцнення портів; увімкнення/вимкнення комунікаційних портів; надійні журнали безпеки; підтримка протоколу Syslog |
| Кількість виходів | 1 Імпульс |
| Кількість входів | 3 Цифровий 30 В змінний струм; 3 Цифровий 60 В ПОСТІЙНИЙ СТРУМ |
| Клас точності | клас 0,2S активна енергія відповідно доМЕК 62053-22; клас 0,2 активна енергія відповідно доANSI C12,20; клас 0,2 активна потужність відповідно доМЕК 61557-12; клас 0,5S Реактивна енергія відповідно доМЕК 62053-24; клас 0,5 коефіцієнт потужності відповідно доМЕК 61557-12; клас 0,2 напруга відповідно доМЕК 61557-12; клас 0,2 струм відповідно доМЕК 61557-12 |
| Комунікаційний порт | Ethernet; блок гвинтових контактів RS485 |
| Країна виробництва | Німеччина |
| Макс. висота встановлення | 3000 м |
| Монтажна опора | DIN-рейка |
| Напруга ізоляції | ІІІ, 400...690 В відповідно до МЕК 61010-1:ред. 3; ІІІ, 400...690 В відповідно до EN 61010-1:ред. 3; ІІІ, 347...600 В відповідно до UL 61010-1:ред. 3; ІІІ, 347...600 В відповідно до CSA C22,2 № 61010-1:ред. 3 |
| Номінальна напруга | 90...415 В AC, 110...415 В DC |
| Номінальний струм | 1 А; 10 А; 5 А |
| Обсяг пам'яті | 512 МБ |
| Опис полюсів | 1P + N; 3P + N; 3P |
| Протокол зв'язку | Modbus RTU на 115 кбод - 2-провідний; ION на 115 кбод - 2-провідний; DNP3; IEC 61850; Modbus TCP/IP; Ethernet Modbus TCP/IP на 10/100 Мбіт/с; RSTP 801,1d 2004 |
| Профіль обміну даними | SMTP e-mail повідомлення; DHCP; підтримка RSTP; Синхронізація часу NTP; Синхронізація часу PTP |
| Сегмент ринку | Будинки Велика споруда Управління витратами: Облік: Допоміжний фідер; Будинки Невелика споруда управління мережею: основний ввід; Будинки Середня споруда управління мережею: основний ввід; Будинки Велика споруда управління мережею: основний ввід; Будинки Велика споруда управління мережею: Допоміжний фідер; Будинки Багатосайтовий управління мережею: основний ввід; Будинки Багатосайтовий управління мережею: Допоміжний фідер; Центр обробки даних управління мережею: основний ввід; Центр обробки даних управління мережею: Допоміжний фідер; Медична установа управління мережею: основний ввід; Медична установа управління мережею: Допоміжний фідер; Промисловість управління мережею: основний ввід; Промисловість управління мережею: Допоміжний фідер; утилізація: Допоміжний фідер |
| Сертифікація | IEEE 1588; IEC 61326-1; IEC 61557-12; IEC 62052-11; IEC 62053-22; IEC 62053-24; IEC 62586-2 |
| Споживана потужність | 18 В·А на 415 В змінний струм |
| Спосіб кріплення | Затисканням |
| Ступінь захисту | IP30 |
| Сумісність | PM8243 |
| Температура зберігання | -40...+85 °C |
| Тип аналогового входу | Напруга (impedance 5 МОм); струм (impedance 0,3 мОм) |
| Тип дисплея | Без дисплея |
| Тип мережі передачі даних | IPv6 (інтернет-протокол) |
| Точність | Активна енергія +/- 0,2 %; напруга +/- 0,1 %; струм +/- 0,1 % |
| Частота | 50 Гц; 60 Гц |
| Частота дискретизації | 256 зразків/цикл |
| Ширина | 90,5 мм |
| Вага | 528 г |
| Відносна вологість | 5...95 % |
