| Код | 00241654 |
| Виробник | Schneider Electric |

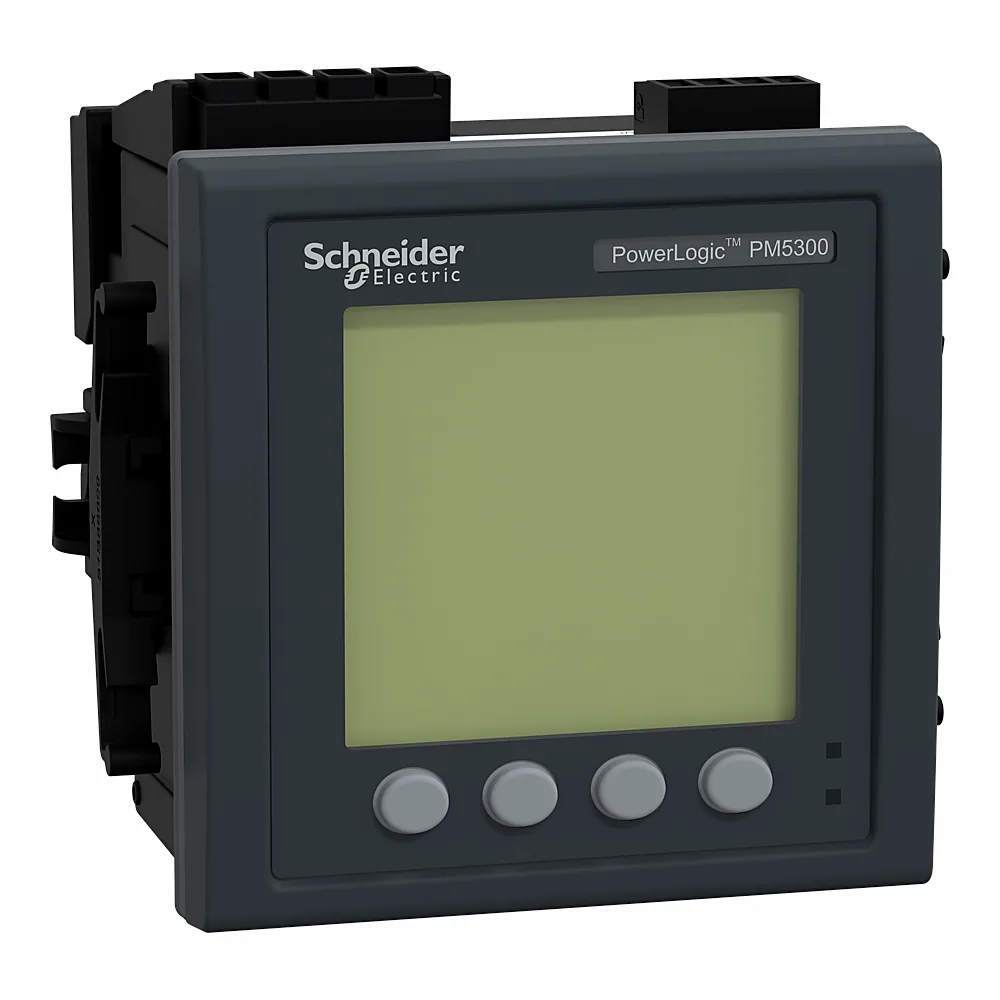

| Артикул виробника | METSEPM5340 |
| Серія | Вимірювачі |
| Аналіз якості електроенергії | до 31-ї гармоніки |
| Вимірювані величини | Струм; напруга; частота; коефіцієнт потужності; енергія; активна та реактивна потужність |
| Вимірювання напруги | 35...760 В змінний струм 45...65 Гц між фазами; 20...400 В змінний струм 45...65 Гц між фазою та нейтраллю |
| Вимірювання сили струму | 5...9000 мА |
| Вимірювання частоти | 45...65 Гц |
| Висота | 96 мм |
| Висота над рівнем моря | 3000 м |
| Відображувана інформація | Тариф (4) |
| Глибина | 72 мм |
| Діапазон робочих температур | -25...+70 °C лічильник; -20...+70 °C індикація; -25...-20 °C (зі зниженою продуктивністю) індикація |
| Електромагнітна сумісність | предел для помех от оков гармоник клас А conforming to МЕК 61000-3-2; електростатичний розряд рівень 4 conforming to МЕК 61000-4-2; наведені радіочастотні збурення рівень 3 conforming to МЕК 61000-4-6; Магнітне поле при частоті живлення рівень 4 conforming to МЕК 61000-4-8; наведені та випромінювані перешкоди клас B conforming to EN 55022 |
| Запис даних | Журнали даних; журнали сигналізацій; відмітка часу; журнали подій; min/max миттєвих значень; журнали технічного обслуговування |
| Кількість виходів | 2 релейний; 2 цифровий |
| Кількість входів | 2 Цифровий |
| Клас точності | клас 0,5S активна енергія відповідно доМЕК 62053-22 |
| Комунікаційний порт | Ethernet |
| Країна виробництва | Індія |
| Максимальна споживана потужність | 11 В·А на 415 В |
| Монтажна опора | Рамка |
| Номінальна напруга | 90...450 В AC, 100...300 В DC |
| Номінальний струм | 5 А; 1 А |
| Обсяг пам'яті | 256 кБ |
| Опис полюсів | 3P; 1P + N; 3P + N |
| Протокол зв'язку | Modbus TCP/IP на 10/100 Мбіт/с, ізоляція 2500 В; BACnet IP |
| Роздільна здатність екрана | 128×128 пікселів |
| Сертифікація | EN 50470-1; EN 50470-3; IEC 60529; UL 61010-1; IEC 61557-12:2015; IEC 62052-11:2020; IEC 62052-31:2015; IEC 62053-22:2020; IEC 62053-23:2020; IEC 62053-24 |
| Спосіб кріплення | Монтування на поверхні |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP51 (індикація), IP30 (задня) |
| Сумісність | PM5340 |
| Температура зберігання | -40...+85 °C |
| Тип аналогового входу | Напруга (impedance 10 МОм); струм (impedance <= 0,3 мОм) |
| Тип дисплея | монохромний графічний РК-дисплей |
| Тип затискачів | ланцюг напруги: гвинтова клемна колодка4; ланцюг управління: гвинтова клемна колодка2; трансформатор струму: гвинтова клемна колодка6; схема входу/виходу: гвинтова клемна колодка6; релейний вихід: гвинтова клемна колодка4; мережа Ethernet: роз'єм RJ45 |
| Точність | Активна енергія +/- 0,5 %; реактивна енергія +/- 2 %; активна потужність +/- 0,5 %; видима потужність +/- 0,5 %; частота +/- 0,05 %; коефіцієнт потужності +/- 0,5; струм +/- 0,5 %; напруга +/- 0,5 %; видима енергія +/- 0,5 %; реактивна потужність +/- 2 % |
| Час утримання вихідної напруги | 100 мс 120 В змінний струм постійно; 400 мс 230 В змінний струм постійно; 50 мс 125 В ПОСТІЙНИЙ СТРУМ постійно |
| Частота | 60 Гц; 50 Гц |
| Частота дискретизації | 64 зразки/цикл |
| Ширина | 96 мм |
| Вага | 430 г |
| Відносна вологість | 5...95 % при 50 °C (без конденсації) |
