| Код | 00241653 |
| Виробник | Schneider Electric |

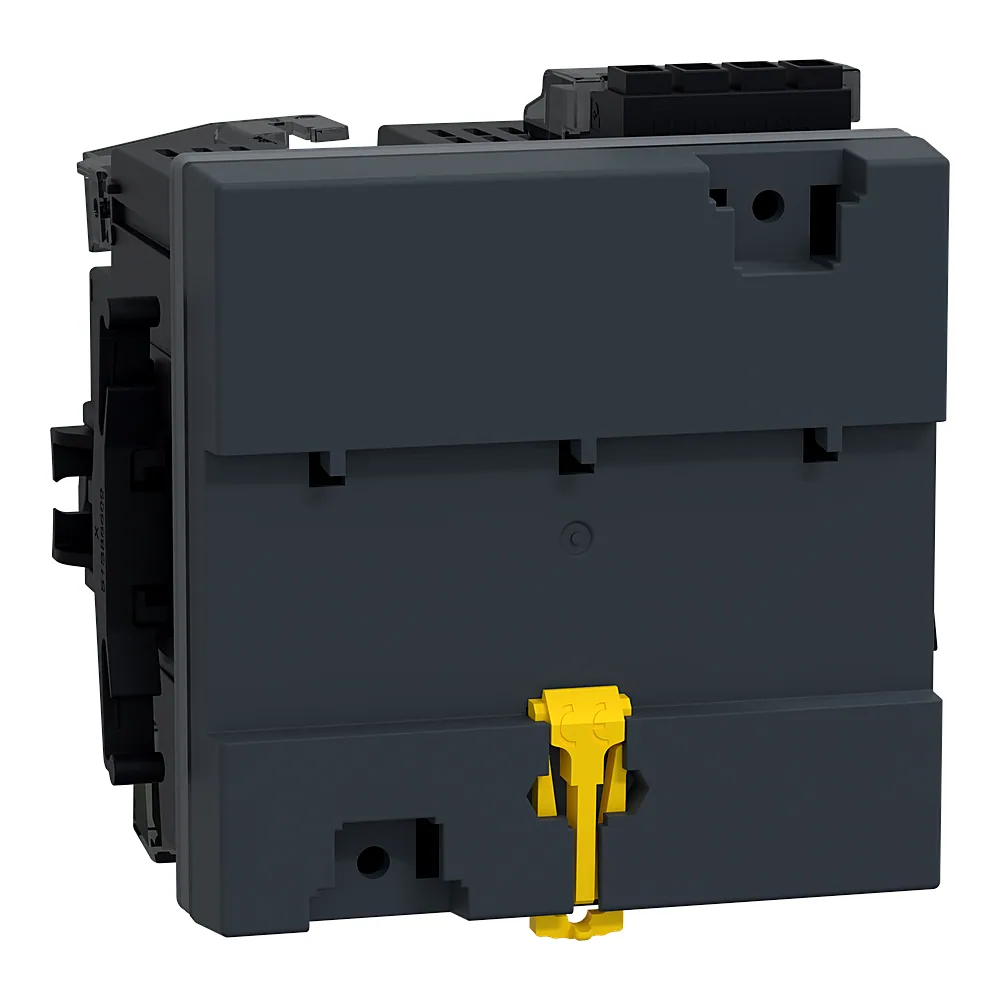

| Артикул виробника | METSEPM5563 |
| Серія | Вимірювачі |
| Аналіз якості електроенергії | до 63-ї гармоніки |
| Веб-сервіси | Сповіщення про сигналізації на електронну пошту; діагностика за допомогою зумовлених веб-сторінок; веб-сервер; перегляд даних в режимі реального часу |
| Вимірювані величини | Струм; напруга; частота; коефіцієнт потужності; енергія; активна та реактивна потужність; виміряний струм нейтралі; розрахований струм заземлення |
| Вимірювання напруги | 20...400 В змінний струм 45...65 Гц між фазою та нейтраллю; 20...828 В змінний струм 45...65 Гц між фазами |
| Вимірювання сили струму | 50...10000 мА |
| Вимірювання частоти | 45...65 Гц |
| Висота | 96 мм |
| Висота над рівнем моря | 3000 м |
| Відображувана інформація | Тариф (8) |
| Глибина | 72 мм |
| Діапазон робочих температур | -25...+70 °C |
| Запис даних | Журнали технічного обслуговування; журнали подій; журнали сигналізацій; відмітка часу; журнали даних; min/max миттєвих значень |
| Кількість виходів | 2 цифровий |
| Кількість входів | 4 Цифровий |
| Клас точності | клас 0,2S активна енергія відповідно доМЕК 62053-22 |
| Комунікаційний порт | RS485; Ethernet |
| Країна виробництва | Індія |
| Максимальна споживана потужність | 16 В·А на 480 В |
| Монтажна опора | DIN-рейка |
| Номінальна напруга | 100...300 В DC, 90...528 В AC |
| Номінальний струм | 5 А; 1 А |
| Обсяг пам'яті | 1,1 Мбайт |
| Опис полюсів | 1P + N; 3P; 3P + N |
| Протокол зв'язку | Modbus RTU and ASCII на 9,6, 19,2 та 38,4 кбод парне/непарне або жодного - 2 дроти, ізоляція 2500 В; JBUS; Modbus TCP/IP на 10/100 Мбіт/с, ізоляція 2500 В; Ethernet Modbus TCP/IP; BACnet IP; DNP3 через Ethernet |
| Сертифікація | ANSI C12,20; EN 50470-1; EN 50470-3; IEC 60529; UL 61010-1; IEC 61557-12:2015; IEC 62052-11:2020; IEC 62052-31:2015; IEC 62053-22:2020; IEC 62053-23:2020; IEC 62053-24 |
| Служби Ethernet | SNMP - Лючки; SNTP-клієнт |
| Спосіб кріплення | Затисканням |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP54 (індикація), IP30 (задня) |
| Сумісність | PM5563 |
| Температура зберігання | -40...+85 °C |
| Тип аналогового входу | Напруга (impedance 5 МОм); струм (impedance <= 0,3 мОм) |
| Тип дисплея | Без дисплея |
| Тип затискачів | ланцюг напруги: гвинтова клемна колодка4; ланцюг управління: гвинтова клемна колодка2; трансформатор струму: гвинтова клемна колодка6; З'єднання RS485: гвинтова клемна колодка4; цифровий вхід: гвинтова клемна колодка8; цифровий вихід: гвинтова клемна колодка4; мережа Ethernet: роз'єм RJ452 |
| Точність | Видима потужність +/- 0,5 %; частота +/- 0,05 %; активна енергія +/- 0,2 %; реактивна енергія +/- 1 %; активна потужність +/- 0,2 %; напруга +/- 0,1 %; коефіцієнт потужності +/- 0,005; струм +/- 0,15 %; реактивна потужність +/- 1 % |
| Час утримання вихідної напруги | 35 мс 120 В змінний струм постійно; 129 мс 230 В змінний струм постійно; 50 мс 125 В ПОСТІЙНИЙ СТРУМ постійно |
| Частота | 60 Гц; 50 Гц |
| Частота дискретизації | 128 вибірок/цикл |
| Ширина | 96 мм |
| Шлюз зв'язку | Ethernet/серійний |
| Вага | 450 г |
| Відносна вологість | 5...95 % при 50 °C (без конденсації) |
