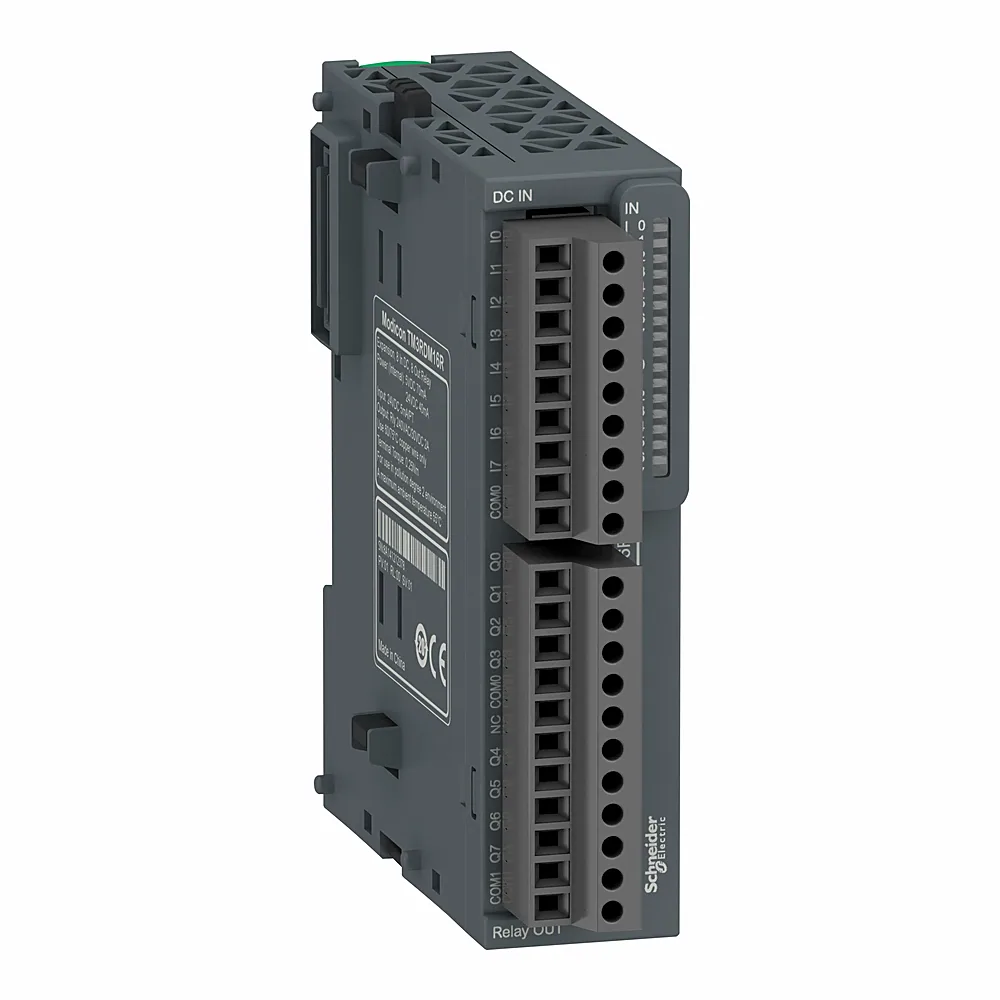

| Код | 00249885 |
| Виробник | Schneider Electric |
| Артикул виробника | TM3RDM16R |
| Серія | M221 CONTROLLER |
| Висота | 90 мм |
| Висота над рівнем моря | 2000 м |
| Вібростійкість | 3,5 мм на 5...8,4 Гц на DIN-рейка; 1 gn на 8,4...150 Гц на DIN-рейка; 3,5 мм на 5...8,7 Гц на панель; 2 gn на 8,7...150 Гц на панель |
| Вхідний опір | 4,7 кОм |
| Глибина | 84,6 мм |
| Діапазон робочих температур | 0...55 °C |
| Електромагнітна емісія | випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30...230 МГц відповідно до МЕК 55011; випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230...1000 МГц відповідно до МЕК 55011 |
| Ізоляція | між входом і внутрішньою логікою в 500 В змінний струм; неізольований між входами; між групами вводу та групами виводу в 1500 В змінний струм; між відкритим контактом в 750 В змінний струм; між виходом і внутрішньою логікою в 500 В змінний струм; неізольований між виходами |
| Кількість дискретних виходів | 8 |
| Кількість дискретних входів | 8 для Вхід відповідно до МЕК 61131-2 Тип 1 |
| Кількість дискретних входів і виходів | 16 |
| Країна виробництва | Німеччина |
| Логіка дискретних входів | Споживач або джерело струму (позитивний / негативний) |
| Логіка дискретного виходу | Позитивний або негативний |
| Максимальна висота зберігання | 0...3000 м |
| Максимальна довжина кабелю між пристроями | неекранований кабель <50 м для Вхід; неекранований кабель <150 м для вихід |
| Максимальний струм на загальну клему виходів | 4 А |
| Маркування | CE |
| Механічна зносостійкість | 20 000 000 циклів |
| Мінімальне навантаження | 10 мА на 5 В постійний струм для релейний вихід |
| Місцева сигналізація | Для Стан вводу/виводу 1 світлодіод на канал (зелений) |
| Монтажна опора | DIN-рейка 35×15 рейка відповідно до МЕК 60715; DIN-рейка 35×7,5 рейка відповідно до МЕК 60715; плата або панель із монтажним набором |
| Напруга дискретного виходу | 24 В постійного струму для релейний вихід; 240 В змінного струму для релейний вихід |
| Напруга дискретного входу | 24 В |
| Напруга стану 0 дискретного входу | 0...5 В для Вхід |
| Напруга стану 1 дискретного входу | 15...28,8 В для Вхід |
| Рід струму дискретного входу | Постійна напруга |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2; 6 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до імпульсних перенапруг | 2 кВ Вихід Звичайний режим відповідно до МЕК 61000-4-5; 1 кВ вхід Звичайний режим відповідно до МЕК 61000-4-5 |
| Стійкість до кондуктивних завад | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 |
| Стійкість до магнітних полів | 30 А/м 50/60 Гц відповідно до МЕК 61000-4-8 |
| Стійкість до швидких перехідних процесів | 2 кВ для релейного виходу відповідно до МЕК 61000-4-4; 1 кВ для вхід відповідно до МЕК 61000-4-4 |
| Струм дискретного виходу | 2000 мА для релейний вихід |
| Струм дискретного входу | 5 мА для Вхід |
| Струм споживання | 70 мА на 5 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено); 40 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено) |
| Струм стану 0 дискретного входу | <= 1 мА (Вхід) |
| Струм стану 1 дискретного входу | >= 2,5 мА (Вхід) |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Сумісність | Modicon Easy M200 |
| Температура зберігання | -25...+70 °C |
| Тип дискретного виходу | Реле нормально розімкнуте |
| Тип електричного з'єднання | 11×1,5 мм² знімна гвинтова клемна колодка з крок 3,81 мм настройка для виходів; 9×1,5 мм² знімна гвинтова клемна колодка з крок 3,81 мм настройка для входів |
| Ударостійкість | 15 gn для 11 мс |
| Час реакції | 4 мс (увімкнення); 4 мс (вимкнення) |
| Ширина | 27,4 мм |
| Вага | 0,118 кг |
| Відносна вологість | 10...95 % (без конденсації) |
