| Код | 00083212 |
| Виробник | Schneider Electric |

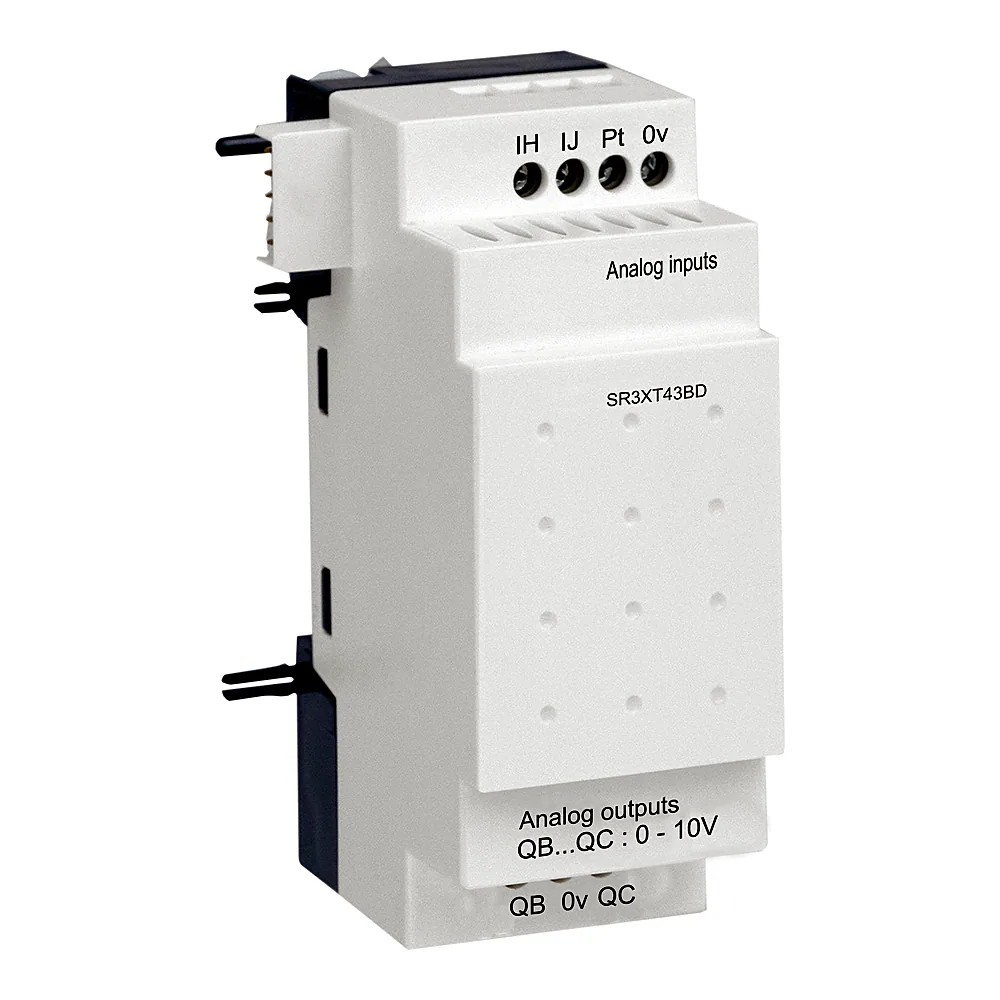

| Артикул виробника | SR3XT43BD |
| Серія | ZELIO |
| Висота над рівнем моря | 2000 м |
| Вхідний опір | 18 кОм, вхідний діапазон: 0...10 В для ланцюг аналогового входу; 247 Ом, вхідний діапазон: 0...20 мА для ланцюг аналогового входу |
| Діапазон аналогового виходу | 0...10 В |
| Діапазон аналогового входу | 0...10 В; 0...20 мА; -25...125 °C |
| Діапазон робочих температур | -20...+40 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2; -20...+55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 |
| Електромагнітна емісія | клас B відповідно до МЕК 55022-11 Група 1 |
| Захист від зворотної полярності | Ланцюг аналогового входу: з |
| Захист від короткого замикання | з Аналоговий вихід |
| Кількість аналогових виходів | 2 |
| Кількість аналогових входів | 2 |
| Країна виробництва | Франція |
| Максимальна висота транспортування | 3048 м |
| Максимальна довжина лінії | 10 м з екранованим кабелем для ланцюг аналогового входу; 10 м з екранованим кабелем для Аналоговий вихід |
| Максимальна допустима напруга | 30 В для ланцюг аналогового входу |
| Максимальний струм навантаження | 10 мА для Аналоговий вихід |
| Момент затягування | 0,5 Н·м |
| Повторюваність | < +/- 0,3 °C, вхідний діапазон: - 25...125 °C на 25 °C для ланцюг аналогового входу; <= +/- 1 %, вхідний діапазон: 0...10 В на 25 °C для ланцюг аналогового входу; <= +/- 1 %, вхідний діапазон: 0...10 В на 55 °C для Аналоговий вихід; <= +/- 1 %, вхідний діапазон: 0...20 мА на 25 °C для ланцюг аналогового входу |
| Роздільна здатність аналогового виходу | 10 біт на вихідному діапазоні |
| Роздільна здатність аналогового входу | 10 біт на вхідному діапазоні |
| Сертифікація | C-Tick; CSA; GOST; UL |
| Стійкість до впливів середовища | Директива з електромагнітної сумісності відповідно до МЕК 61000-6-2; Директива з електромагнітної сумісності відповідно до МЕК 61000-6-3; Директива з електромагнітної сумісності відповідно до МЕК 61000-6-4; Директива з електромагнітної сумісності відповідно до МЕК 61131-2 зона B; директива про низьку напругу відповідно до МЕК 61131-2 |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 (клемна колодка), IP40 (передня панель) |
| Температура зберігання | -40...+70 °C |
| Тип аналогового входу | Режим синфазного сигналу |
| Тип датчика | Pt 100, 3-провідний відповідно до МЕК 751 |
| Тип затискачів | Гвинтовий |
| Тип навантаження | Резистивний навантаження для Аналоговий вихід |
| Ціна молодшого розряду | 0,15 °C, - 25...125 °C для ланцюг аналогового входу; 20 мкА, 0...20 мА для ланцюг аналогового входу; 9,8 мВ, 0...10 В для ланцюг аналогового входу; 9,8 мВ, 0...10 В для Аналоговий вихід |
| Час перетворення | час циклу інтелектуального реле для ланцюг аналогового входу; час циклу інтелектуального реле для Аналоговий вихід |
| Вага | 0,11 кг |
| Відносна вологість | 95 % (без конденсації) |
