| Код | 00250759 |
| Виробник | Schneider Electric |

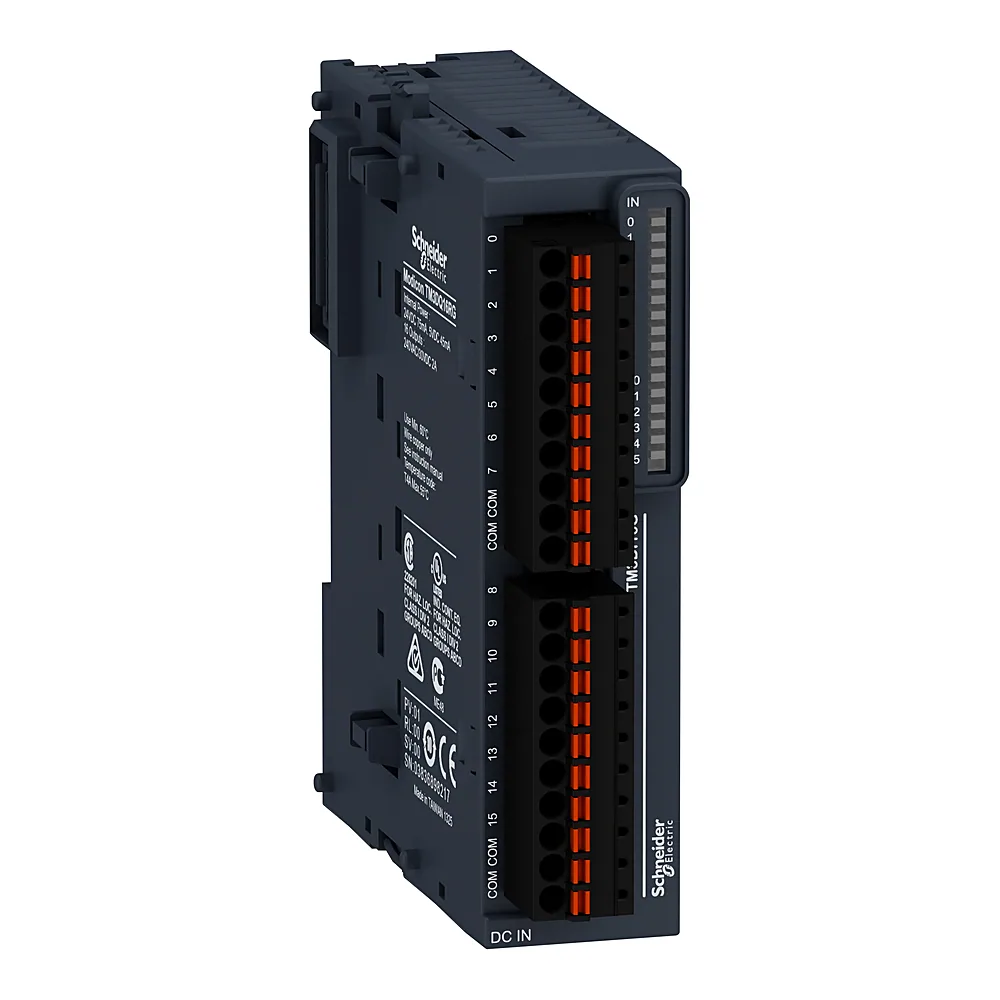

| Артикул виробника | TM3DQ16RG |
| Серія | M221 CONTROLLER |
| Висота | 90 мм |
| Вібростійкість | 3,5 мм на 5...8,4 Гц на DIN-рейка; 3 gn на 8,4...150 Гц на DIN-рейка; 3,5 мм на 5...8,4 Гц на панель; 3 gn на 8,4...150 Гц на панель |
| Глибина | 84,6 мм |
| Діапазон робочих температур | -10...+35 °C вертикальна установка; -10...+55 °C горизонтальна установка |
| Електромагнітна емісія | випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30...230 МГц відповідно до МЕК 55011; випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230...1000 МГц відповідно до МЕК 55011 |
| Ізоляція | між виходом і внутрішньою логікою в 2300 В змінний струм; між виходами в 750 В змінний струм; між вихідними групами в 1500 В змінний струм |
| Кількість дискретних виходів | 16 |
| Кількість дискретних входів і виходів | 16 |
| Країна виробництва | Тайвань |
| Логіка дискретного виходу | Позитивний або негативний |
| Макс. висота встановлення | 2000 м |
| Максимальна висота зберігання | 0...3000 м |
| Максимальна довжина кабелю між пристроями | неекранований кабель <30 м для релейний вихід |
| Механічна зносостійкість | 20 000 000 циклів |
| Мінімальне навантаження | 10 мА на 5 В постійний струм для релейний вихід |
| Місцева сигналізація | Для стан виходу 1 світлодіод на канал (зелений) |
| Монтажна опора | DIN-рейка 35×15 рейка відповідно до МЕК 60715; DIN-рейка 35×7,5 рейка відповідно до МЕК 60715; плата або панель із монтажним набором |
| Напруга дискретного виходу | 240 В змінного струму для релейний вихід; 30 В постійного струму для релейний вихід |
| Номінальний струм | 2 А |
| Сертифікація | CE; IEC 61131-2 |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3; 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3; 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2; 4 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до імпульсних перенапруг | 1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5 DC |
| Стійкість до кондуктивних завад | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6; 3 В фіксована частота (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL) |
| Стійкість до магнітних полів | 30 А/м 50/60 Гц відповідно до МЕК 61000-4-8 |
| Стійкість до швидких перехідних процесів | 2 кВ для релейного виходу відповідно до МЕК 61000-4-4 |
| Струм дискретного виходу | 2000 мА для релейний вихід |
| Струм споживання | 0 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані вимкнено); 75 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено) |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Сумісність | Modicon M221, Modicon M241, Modicon M251, Modicon M262 |
| Температура зберігання | -25...+70 °C |
| Тип дискретного виходу | Реле нормально розімкнуте |
| Тип електричного з'єднання | 10×1,5 мм² знімна пружинна клемна колодка з крок 3,81 мм настройка для виходів |
| Ударостійкість | 15 gn для 11 мс |
| Час реакції | 10 мс (увімкнення); 5 мс (вимкнення) |
| Ширина | 27,4 мм |
| Вага | 0,145 кг |
| Відносна вологість | 10...95 % (без конденсації) |
