| Код | 00248329 |
| Виробник | Schneider Electric |

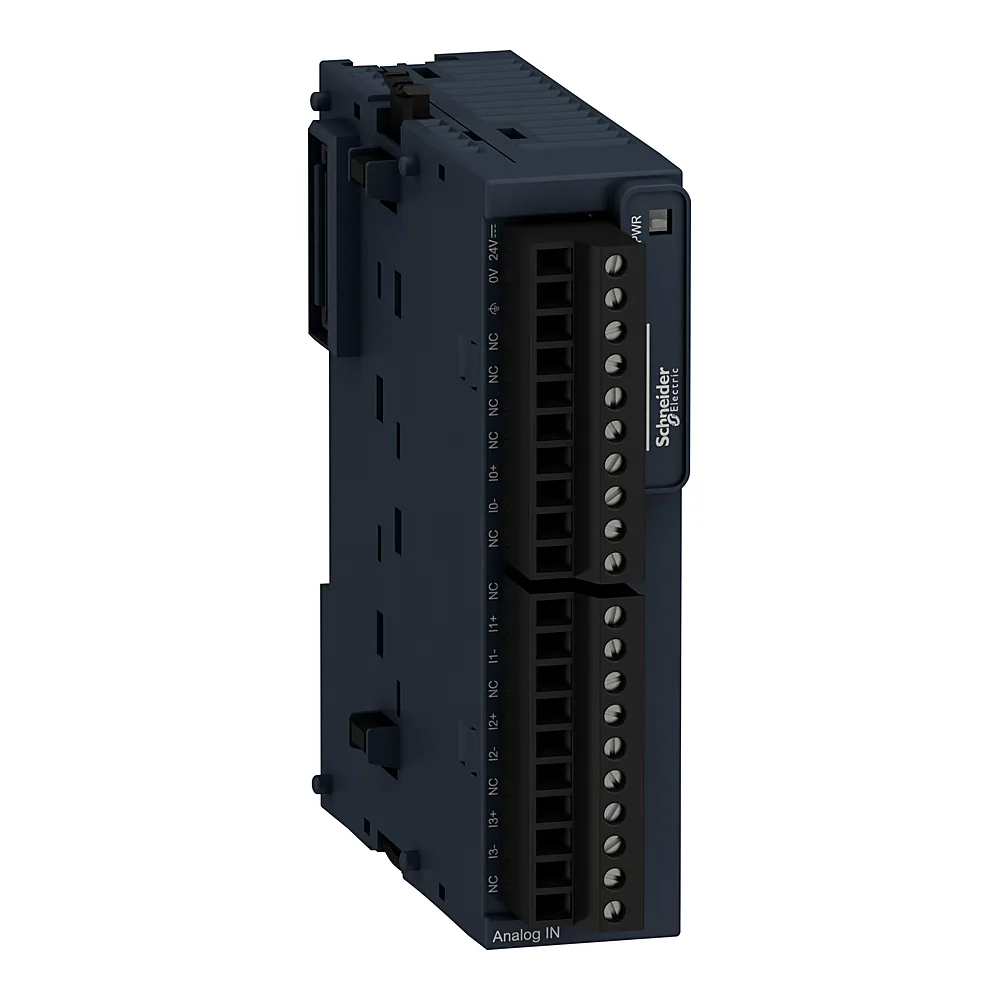

| Артикул виробника | TM3AI4 |
| Серія | M221 CONTROLLER |
| Абсолютна похибка вимірювання | +/- 0,1 % повної шкали на 25 °C; +/- 1 % повної шкали |
| Висота | 90 мм |
| Висота над рівнем моря | 2000 м |
| Вібростійкість | 3,5 мм на 5...8,4 Гц на DIN-рейка; 3 gn на 8,4...150 Гц на DIN-рейка |
| Вхідний опір | <= 50 Ом струм; >= 1 МОм напруга |
| Глибина | 70 мм |
| Діапазон напруги живлення | 20,4...28,8 В |
| Діапазон робочих температур | -10...+55 °C горизонтальна установка; -10...+35 °C вертикальна установка |
| Допустиме тривале перевантаження входу | 13 В, аналоговий тип входу: напруга; 40 мА, аналоговий тип входу: струм |
| Електромагнітна емісія | випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30...230 МГц відповідно до МЕК 55011; випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230...1000 МГц відповідно до МЕК 55011 |
| Ізоляція | між входом і виходом в 1500 В змінний струм; між входом і внутрішньою логікою в 500 В змінний струм |
| Кількість аналогових входів | 4 |
| Країна виробництва | Китай |
| Максимальна висота зберігання | 0...3000 м |
| Маркування | CE |
| Місцева сигналізація | Для PWR 1 світлодіод (зелений) |
| Монтажна опора | DIN-рейка 35×15 рейка відповідно до МЕК 60715; DIN-рейка 35×7,5 рейка відповідно до МЕК 60715; плата або панель із монтажним набором |
| Нелінійність | +/- 0,2 %FS |
| Номінальна напруга | 24 В |
| Перехресне наведення | <= 1 LSB |
| Повторюваність | +/-0,5 %FS |
| Роздільна здатність аналогового входу | 12 біт; 11 біт + знак |
| Сертифікація | IEC 61131-2 |
| Стійкість до електромагнітного поля | 10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3; 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3; 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 8 кВ в повітрі відповідно до МЕК 61000-4-2; 4 кВ при контакті відповідно до МЕК 61000-4-2 |
| Стійкість до імпульсних перенапруг | 1 кВ джерело живлення Звичайний режим відповідно до МЕК 61000-4-5; 0,5 кВ джерело живлення Диференційний режим відповідно до МЕК 61000-4-5; 1 кВ вхід Звичайний режим відповідно до МЕК 61000-4-5 |
| Стійкість до кондуктивних завад | 10 В 0,15...80 MГц відповідно до МЕК 61000-4-6; 3 В фіксована частота (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL) |
| Стійкість до коротких перерв живлення | 10 мс |
| Стійкість до магнітних полів | 30 А/м відповідно до МЕК 61000-4-8 |
| Стійкість до швидких перехідних процесів | 1 кВ відповідно до МЕК 61000-4-4 (I/O) |
| Струм споживання | 35 мА на 5 В постійний струм на через роз'єм комунікаційної шини Режим холостого ходу; 45 мА на 5 В постійний струм на через роз'єм комунікаційної шини повне навантаження; 30 мА на 24 В постійний струм на через зовнішнє джерело живлення |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Сумісність | Modicon M221, Modicon M241, Modicon M251, Modicon M262 |
| Температура зберігання | -25...+70 °C |
| Температурний дрейф | +/- 0,006 % FS/ °C |
| Тип аналогового входу | Напруга - 10...10 В; напруга 0...10 В; струм 0...20 мА; струм 4...20 мА |
| Тип електричного з'єднання | 10×1,5 мм² знімна гвинтова клемна колодка з крок 3,81 мм настройка для входів і живлення; 10×1,5 мм² знімна гвинтова клемна колодка з крок 3,81 мм настройка для входів |
| Тип кабелю | екранована вита пара <30 м для Вхід ланцюг |
| Ударостійкість | 15 gn для 11 мс |
| Ціна молодшого розряду | 2,44 мВ 0...10 Внапруга; 4,88 мВ - 10...10 Внапруга; 4,88 мкА 0...20 мАструм; 3,91 мкА 4...20 мАструм |
| Час вибірки | 1 мс |
| Час перетворення | 1 мс + 1 мс на канал + 1 цикл контролера |
| Ширина | 23,6 мм |
| Вага | 0,11 кг |
| Відносна вологість | 10...95 % (без конденсації) |
