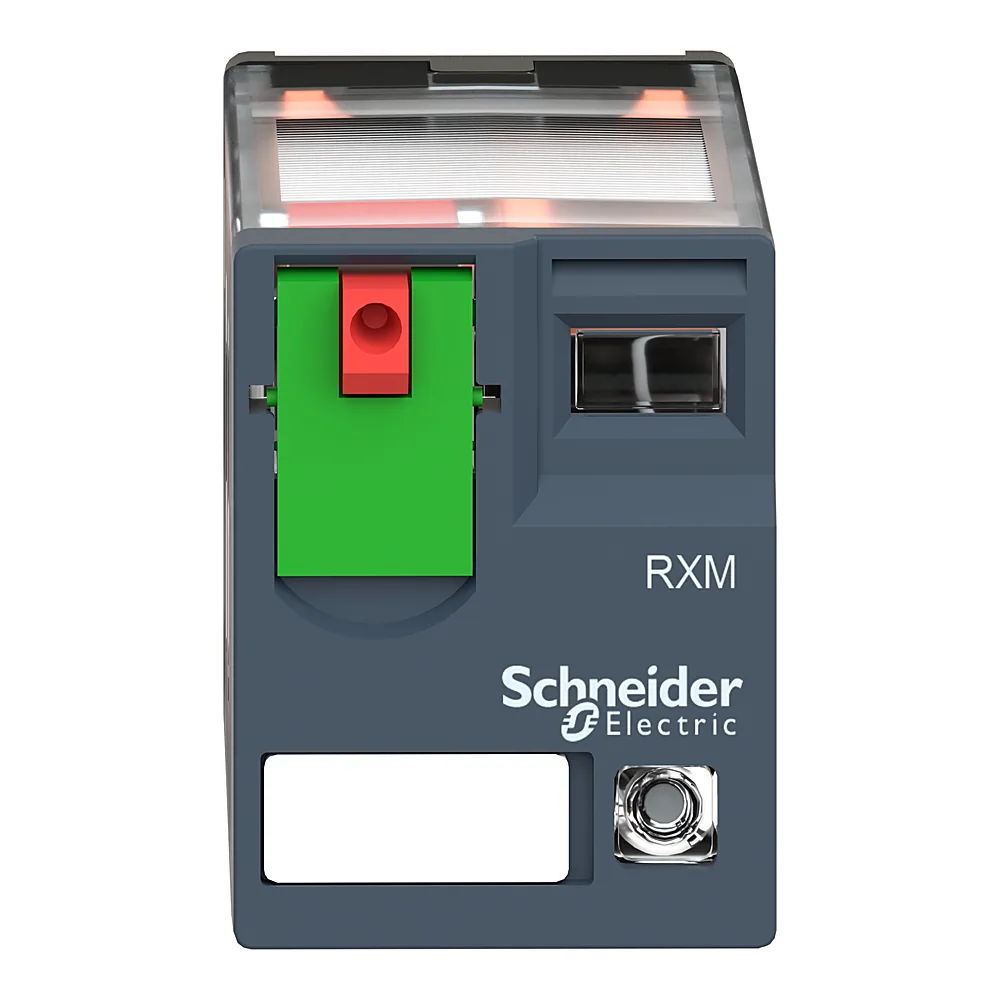

Проміжне реле мініатюрне 4CO 230 В AC Schneider Electric RXM4AB2P7

Name: Проміжне реле мініатюрне 4CO 230 В AC Schneider Electric RXM4AB2P7
Brand: Schneider Electric
SKU: 00106533
Price: 428.07 UAH
Availability: InStock

Код товару:

428⁰⁷ ₴шт

Купити

Порівняти

В наявності 10 шт·доставка 1–2 дні

Під замовлення 149 шт·доставка 3–7 днів

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаОплата при отриманні, оплата на рахунок, єВідновлення, оплата частинами

Оплата при отриманні
Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог серії RELAYS · 20,5 МБ

Основні характеристики

Код товару: 106533
Виробник: Schneider Electric
Артикул: RXM4AB2P7
Тип виробу: Проміжне реле
Номінальний струм: 6 А
6 А
10 А
Діапазон номінальної робочої напруги: 184...253 В змінний струм
19,2...26,4 В ПОСТІЙНИЙ СТРУМ
184...253 В змінний струм
Кількість та вид контактів: 4CO
2CO
3CO
4CO
Напруга схеми керування: 230 В AC
24 В DC
230 В AC(2)

Усі характеристики

Код	00106533
Виробник	Schneider Electric
Артикул виробника	RXM4AB2P7
Серія	RELAYS
Висота	82,8 мм
Вібростійкість	3 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів в операції; 5 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів не в операції
Глибина	80,35 мм
Діапазон номінальної робочої напруги	184...253 В змінний струм
Діапазон робочих температур	-40...+55 °C
Електрична зносостійкість	100 000 циклів
Електрична міцність ізоляції	1300 В змінний струм між контактами з мікро вимкнення ізоляція; 2000 В змінний струм між котушкою і контактом з базова ізоляція ізоляція; 2000 В змінний струм між полюсами з базова ізоляція ізоляція
Імпульсна витримувальна напруга Uimp	2,5 кВ
Інтегральний час	20 мс
Кількість та вид контактів	4CO
Коефіцієнт використання	20%
Країна виробництва	Китай
Максимальна комутаційна здатність	1500 ВА/168 Вт
Максимальна напруга комутації	250 В відповідно до МЕК
Максимальний струм у сталому режимі	5 А
Матеріал контактів	AgNi
Механічна зносостійкість	10 000 000 циклів
Мінімальна комутаційна здатність	170 мВт на 10 мА, 17 В
Напруга відпускання	>= 0,15 Uc
Напруга ізоляції	250 В
Напруга схеми керування	230 В AC
Номінальний робочий струм	3 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК; 3 А на 250 В (AC) нормально закритий відповідно до МЕК; 6 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК; 6 А на 250 В (AC) нормально відкритий відповідно до МЕК; 6 А на 277 В (AC) відповідно до UL; 8 А на 30 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL
Номінальний струм	6 А
Опір котушки управління, Ом ±10%	15000 Ом на 20 °C +/- 15 %
Показники надійності	B10d = 100000
Потужність споживання котушки керування	1,2 В·А на 60 Гц
Робоче положення	Довільне
Світлодіодний індикатор стану	Так
Сертифікація	CE; CSA; GOST; IECEE CB Scheme; Lloyd's; UL
Струм навантаження	6 А на 250 В змінний струм; 6 А на 28 В ПОСТІЙНИЙ СТРУМ
Ступінь забруднення	2
Ступінь захисту	IP40
Сумісність	RXM
Температура зберігання	-40...+85 °C
Тип керування	Кнопка перевірки з можливістю блокування
Тип контакту та з'єднання	4CO
Ударостійкість	10 gn для в дії; 30 gn для не працює
Форма контактів	Плоский
Час замикання і розмикання	20 мс
Частота комутацій (Увімк-Вимк/год)	<= 1200 циклів/год під навантаженням; <= 18000 циклів/год Холостий хід
Вага	0,037 кг

Опис

Мініатюрне реле Schneider Electric RXM4AB2P7 4CO 230V AC - це електромеханічне реле серії Harmony з чотирма перемикаючими контактами. Розраховане на напругу живлення 230 В змінного струму та номінальний струм 6 А. Компактний корпус із захистом IP40 дозволяє встановлювати його в розподільчі коробки.

Переваги

Чотири перемикаючі контакти - достатньо для комутації до чотирьох незалежних кіл одним сигналом. Кожен контакт комутує до 6 А при 250 В змінного струму.
Світлодіодний індикатор - візуально показує наявність напруги на котушці, що спрощує діагностику без мультиметра.
Кнопка перевірки з блокуванням - дозволяє примусово ввімкнути реле та зафіксувати його в такому положенні для тестування ланцюга.
Висока механічна зносостійкість - 10 000 000 циклів, електрична - 100 000 циклів при резистивному навантаженні. Реле розраховане на тривалу експлуатацію.
Широкий діапазон температур - від -40 до +55 °C, що дає змогу працювати в неопалюваних приміщеннях.

Де застосовується

Промислова автоматика: керування пускачами, контакторами та сигналізацією.
Системи вентиляції та кондиціонування: комутація ланцюгів керування.
Побутові щити: розширення функціоналу систем «розумний дім».

Технічні особливості

Реле відповідає стандартам UL, CE, CSA, GOST та IEC. Електрична міцність ізоляції між котушкою та контактами - 2000 В змінного струму, між контактами - 1300 В. Матеріал контактів - срібний сплав (AgNi), стійкий до зварювання. Виробник допускає довільне робоче положення, тому реле можна монтувати в будь-якій орієнтації. Типова помилка - використовувати реле для комутації навантаження понад 6 А без проміжного контактора; це може призвести до пошкодження контактів. Номінальна імпульсна витримувана напруга - 2,5 кВ.
