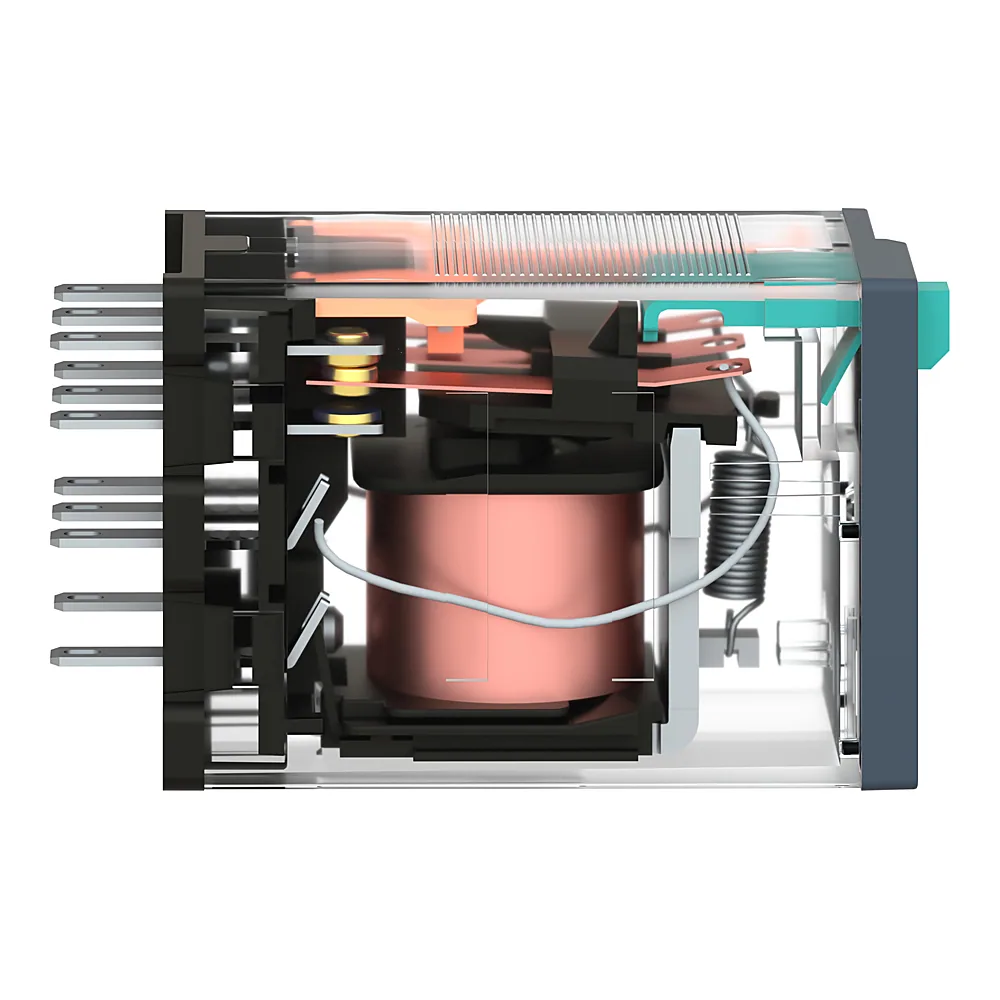

Name: Проміжне реле мініатюрне 3CO 24 В DC Schneider Electric RXM3AB1BD
Brand: Schneider Electric
SKU: 00262085
Price: 346.95 UAH
Availability: PreOrder

Проміжне реле мініатюрне 3CO 24 В DC Schneider Electric RXM3AB1BD

346⁹⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог серії RELAYS · 20,5 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 262085
Виробник: Schneider Electric
Артикул: RXM3AB1BD
Тип виробу: Проміжне реле
Номінальний струм: 10 А
6 А
10 А
Діапазон номінальної робочої напруги: 19,2...26,4 В ПОСТІЙНИЙ СТРУМ
19,2...26,4 В ПОСТІЙНИЙ СТРУМ
184...253 В змінний струм
Кількість та вид контактів: 3CO
2CO
3CO
4CO
Напруга схеми керування: 24 В DC
24 В DC
230 В AC(2)

Усі характеристики

Код	00262085
Виробник	Schneider Electric
Артикул виробника	RXM3AB1BD
Серія	RELAYS
Висота	82,8 мм
Вібростійкість	3 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів в операції; 5 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів не в операції
Глибина	80,35 мм
Діапазон номінальної робочої напруги	19,2...26,4 В ПОСТІЙНИЙ СТРУМ
Діапазон робочих температур	-40...+55 °C
Електрична зносостійкість	100 000 циклів
Електрична міцність ізоляції	1300 В змінний струм між контактами з мікро вимкнення ізоляція; 2000 В змінний струм між котушкою і контактом; 2000 В змінний струм між полюсами
Імпульсна витримувальна напруга Uimp	4 кВ
Інтегральний час	20 мс
Кількість та вид контактів	3CO
Коефіцієнт використання	20%
Країна виробництва	Китай
Максимальна комутаційна здатність	2500 ВА/280 Вт
Максимальна напруга комутації	250 В відповідно до МЕК
Максимальний струм у сталому режимі	6,7 А
Матеріал контактів	AgNi
Механічна зносостійкість	10 000 000 циклів
Мінімальна комутаційна здатність	170 мВт на 10 мА, 17 В
Напруга відпускання	>= 0,1 Uc
Напруга ізоляції	250 В
Напруга схеми керування	24 В DC
Номінальний робочий струм	10 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК; 10 А на 250 В (AC) нормально відкритий відповідно до МЕК; 5 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК; 5 А на 250 В (AC) нормально закритий відповідно до МЕК; 10 А на 30 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL; 10 А на 277 В (AC) відповідно до UL
Номінальний струм	10 А
Опір котушки управління, Ом ±10%	650 Ом на 20 °C +/- 10 %
Показники надійності	B10d = 100000
Потужність споживання котушки керування	0,9 Вт
Робоче положення	Довільне
Світлодіодний індикатор стану	Ні
Сертифікація	CE; CSA; GOST; IECEE CB Scheme; Lloyd's; UL
Струм навантаження	10 А на 250 В змінний струм; 10 А на 28 В ПОСТІЙНИЙ СТРУМ
Ступінь забруднення	2
Ступінь захисту	IP40
Сумісність	RXM
Температура зберігання	-40...+85 °C
Тип керування	Кнопка перевірки з можливістю блокування
Тип контакту та з'єднання	3CO
Ударостійкість	10 gn для в дії; 30 gn для не працює
Форма контактів	Плоский
Час замикання і розмикання	20 мс
Частота комутацій (Увімк-Вимк/год)	<= 1200 циклів/год під навантаженням; <= 18000 циклів/год Холостий хід
Вага	0,037 кг

Опис

Мініатюрне реле Schneider Electric RXM3AB1BD 3CO 24V DC - компактний комутаційний пристрій для керування навантаженням до 10 А. Три перемикаючі контакти дозволяють замінити два звичайних реле в одному корпусі. Підходить для монтажу в розподільчі коробки та щити.

Переваги

Три перемикаючі контакти - одне реле замінює два звичайних, економить місце в шафі.
Номінальний струм 10 А - достатньо для живлення освітлення, насосів та вентиляторів.
Котушка 24 В постійного струму - стандартна напруга для контролерів та джерел живлення.
Механічний ресурс 10 млн циклів - реле розраховане на безперебійну роботу протягом багатьох років.
Ступінь захисту IP40 - захист від проникнення дрібних часток, ідеально для закритих щитів.

Де застосовується

Керування освітленням, насосами, вентиляторами в квартирах і приватних будинках.
Комутація сигналів і навантажень у промислових шафах, системах кондиціювання й автоматизації.

Технічні особливості

Струм спрацювання котушки - лише 10 мА, тому навіть слабкий блок живлення впорається. Електрична зносостійкість - 100 000 циклів, що відповідає ресурсу типових електромеханічних реле. Робочий діапазон температур від -40 до +55 °C дозволяє використовувати пристрій у неопалюваних приміщеннях. При монтажі враховуйте, що котушка розрахована на постійний струм - подача змінного виведе реле з ладу. Для захисту від індуктивних сплесків паралельно котушці рекомендують встановлювати діод.
