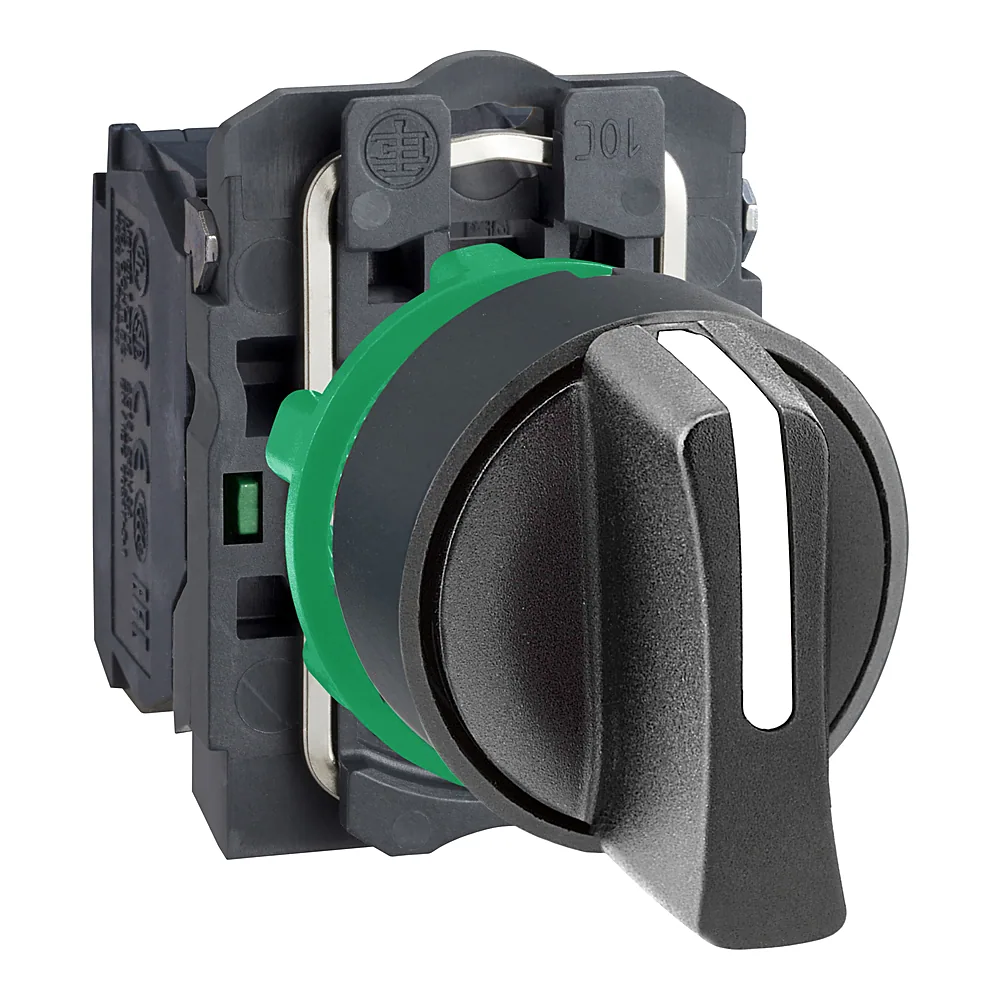

Перемикач керування 22 мм 3-позиційний з фіксацією 2NO IP66 Schneider Electric XB5AD33

Name: Перемикач керування 22 мм 3-позиційний з фіксацією 2NO IP66 Schneider Electric XB5AD33
Brand: Schneider Electric
SKU: 00083406
Price: 716.98 UAH
Availability: InStock

Код товару:

716⁹⁸ ₴шт

Купити

Порівняти

Під замовлення 26 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Основні характеристики

Код товару: 83406
Виробник: Schneider Electric
Артикул: XB5AD33
Тип виробу: Перемикач керування
Серія: DIAMETER 22
Номінальний струм: 3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
3 А в 120 В, AC-15, B300 відповідно до МЕК 60947-5-1; 1,5 А в 240 В, AC-15, B300 відповідно до МЕК 60947-5-1; 0,1 А в 250 В, DC-13, R300 відповідно до МЕК 60947-5-1; 0,22 А в 125 В, DC-13, R300 відповідно до МЕК 60947-5-1
3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1(4)
Номінальна напруга: 230...240 В
Ступінь захисту: IP66, IP67, IP69, IP69K
Колір: Чорний
Діаметр монтажного отвору: 22 мм
16 мм
22 мм(4)
Тип контактів: 2NO
1NO(2)
1NO+1NC(2)
2NO

Усі характеристики

Код	00083406
Виробник	Schneider Electric
Артикул виробника	XB5AD33
Серія	DIAMETER 22
Висота	42 мм
Вібростійкість	5 gn (f= 2...500 Гц)
Глибина	70 мм
Діаметр монтажного отвору	22 мм
Діапазон робочих температур	-40...+70 °C
Електрична зносостійкість	1000000 циклів, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C
Електрична надійність контактів	λ < 10exp(-6) на 5 В, 1 мА в чистому середовищі відповідно до МЕК 60947-5-4; λ < 10exp(-8) на 17 В, 5 мА в чистому середовищі відповідно до МЕК 60947-5-4
Захисна обробка	TH
Захист від короткого замикання	10 А плавка вставка тип gG відповідно до МЕК 60947-5-1
Імпульсна витримувальна напруга Uimp	6 кВ
Клас електричної ізоляції	Клас II відповідно до МЕК 60536
Колір	Чорний
Країна виробництва	Франція
Крутний момент спрацювання	0,14 Н.м НЕ змінює електричний стан
Матеріал контактів	AgNi
Матеріал рамки	Темно-сірий пластик
Механічна зносостійкість	1 000 000 циклів
Момент затягування	0,8...1,2 Н·м
Напруга ізоляції	600 В
Номінальна напруга	230...240 В
Номінальний струм	3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
Позиції виконавчого механізму	3 положення +/- 45°
Позначення клем	(13-14)NO
Призначення контактів	Стандартні контакти
Примусове розмикання контактів	Відсутній
Профіль органу керування	Чорний стандартна ручка
Робота контактів	Повільне розмикання
Сертифікація	BV; CSA; DNV; GL; LROS (Lloyds реєстр судноплавства); UL
Стійкість до миття під високим тиском	7000000 па на 55 °C, відстань : 0,1 м
Ступінь захисту	IP66, IP67, IP69, IP69K
Ступінь захисту (NEMA)	NEMA 13; NEMA 4X
Ступінь захисту IK	IK04
Сумісність	XB5
Температура зберігання	-40...+70 °C
Тип виконавчого механізму	Залишатися на місці
Тип головки	Стандартний
Тип затискачів	Гвинтовий
Тип контактів	2NO
Тип шліца	хрестовий сумісний з Philips № 1 викрутка; хрестовий сумісний з позиційний № 1 викрутка; Щілинний сумісний з плоский Ø 4 мм викрутка; Щілинний сумісний з плоский Ø 5,5 мм викрутка
Ударостійкість	30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення; 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення
Умовний тепловий струм у відкритому виконанні	10 А
Форма головки сигнального блока	Круглий
Ширина	30 мм
Вага	0,052 кг
Групова упаковка	1 шт

Опис

Перемикач Schneider Electric 22 мм 3-позиційний з фіксацією 2NO IP66 XB5AD33 – це поворотний механізм для керування навантаженням з трьома фіксованими положеннями (I-O-II). Він дає змогу вмикати, вимикати або перемикати між двома електричними колами простим поворотом рукоятки. Головна користь – надійна комутація в умовах підвищеної вологості та пилу завдяки захисту IP66 для корпусу та IP20 для контактної частини.

Переваги
– Три чітких положення з фіксацією (I-O-II): випадкове перемикання виключене.
– Витримує екстремальні температури: від -40 до +70°C, підходить для неопалюваних приміщень чи вулиці.
– Висока механічна зносостійкість – 1 000 000 циклів, що забезпечує довгий термін служби.
– Герметичний корпус IP66: захищає від струменів води та пилу, можна встановлювати просто неба.
– Гарантія 1,5 року від виробника (Франція).

Де застосовується
– На дачі або в гаражі: для керування насосом чи освітленням на вулиці, де важливий захист від дощу.
– На виробництві або складі: у якості перемикача режимів конвеєра, вентиляції чи іншого обладнання, де потрібне чітке фіксоване положення.
– На комунальних об’єктах: для ручного перемикання резервного живлення в металевих шафах (щільність пилу та вологість не проблема завдяки IP66).

Технічні особливості
Перемикач виконаний за стандартом кулачкового механізму з двома нормально відкритими контактами (2NO). Діаметр посадкового отвору – 22,5 мм, що робить його сумісним з більшістю стандартних щитів і корпусів. Схема перемикання 1-0-2 з фіксацією положення контакту: можна комутувати два окремі кола без повернення в нуль. Встановлюється врізним способом (вбудований тип). Габаритні розміри – 42х30х70 мм.

Товар на складі, відправляємо по всій Україні.
